透明外壳三相节能电机控制装置

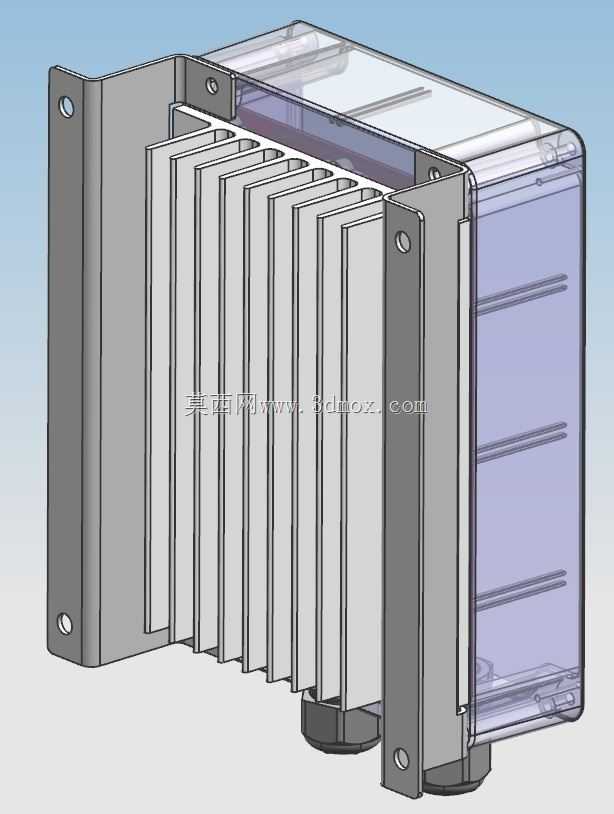

　　这款控制装置主要面向固定转速三相交流感应电动机的能效优化场景，在工业厂房风机、水泵、输送带这类长期恒定转速运行的负载端应用广泛，这类负载普遍存在大马拉小车、运行功率因数偏低的问题，常规运行状态下电能浪费占比可达两成以上，该装置通过内置的功率因数检测与调压调控逻辑，可根据电机实际负载动态调整输入电压，在不改变电机额定转速、不影响输出扭矩的前提下降低空载与轻载状态下的铁损与铜损，实现最高25%左右的主动节能效果。从结构设计来看，装置采用上下分层的壳体布局，下部为一体化压铸成型的铝质散热基座，基座底部延伸出带安装孔的固定支脚，支脚开孔间距适配市面通用的电控箱安装梁尺寸，安装时无需额外打孔改造，

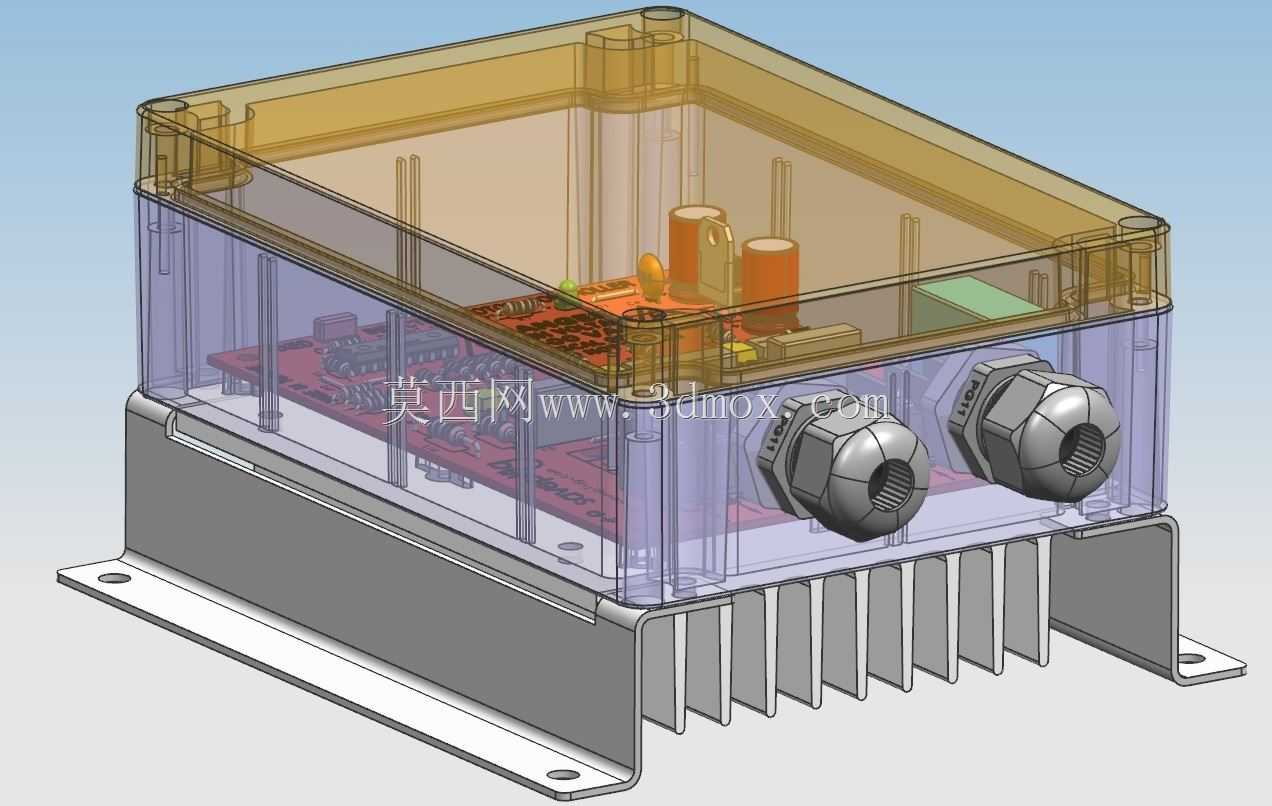

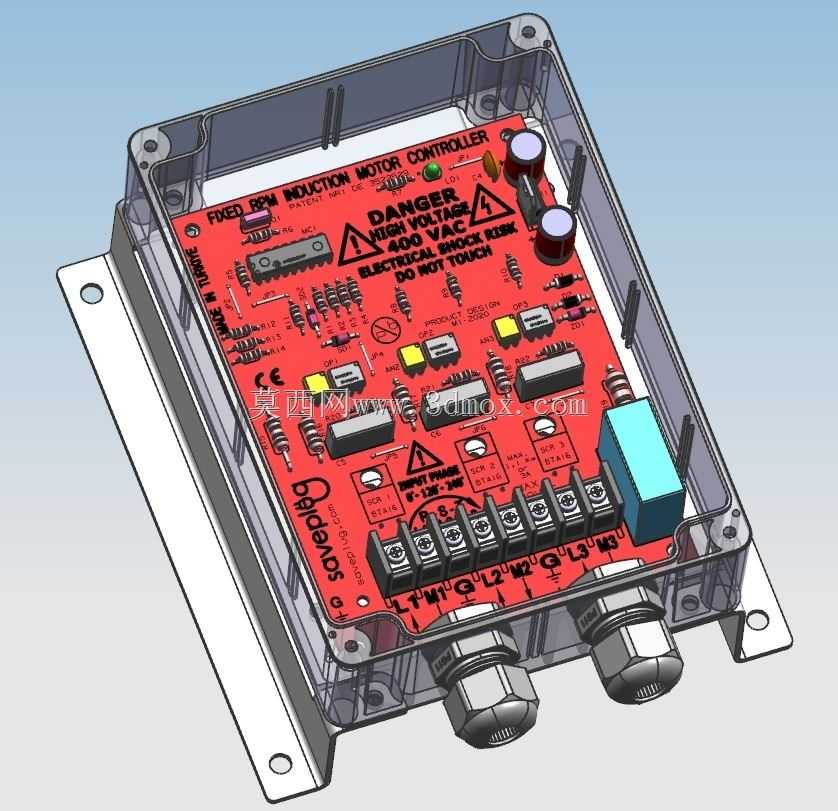

　　直接通过螺栓即可固定在柜体安装轨或者墙面支架上；基座上部排布等间距的平行散热鳍片，鳍片高度与厚度经过热阻核算，可将内部功率器件工作产生的热量快速导出到外部空气中，无需额外加装散热风扇即可满足长期满负荷运行的散热需求，避免了风扇带来的积尘、寿命短板问题。上部壳体采用半透明工程塑料材质，分为上下两段式卡扣结构，上段为茶色半透明上盖，下段为淡蓝色透明中框，无需拆开壳体即可直观观察内部电路板、电容、接线端子的状态，日常巡检时可以快速发现电容鼓包、接线松动、积尘过多这类隐患，大幅降低运维排查的工作量；壳体侧面预留两个格兰头安装位，采用金属防水电缆接头，进线与出线分别从两个接头接入，防护等级可达到IP54，能够适应多尘、轻度潮湿的车间现场环境，

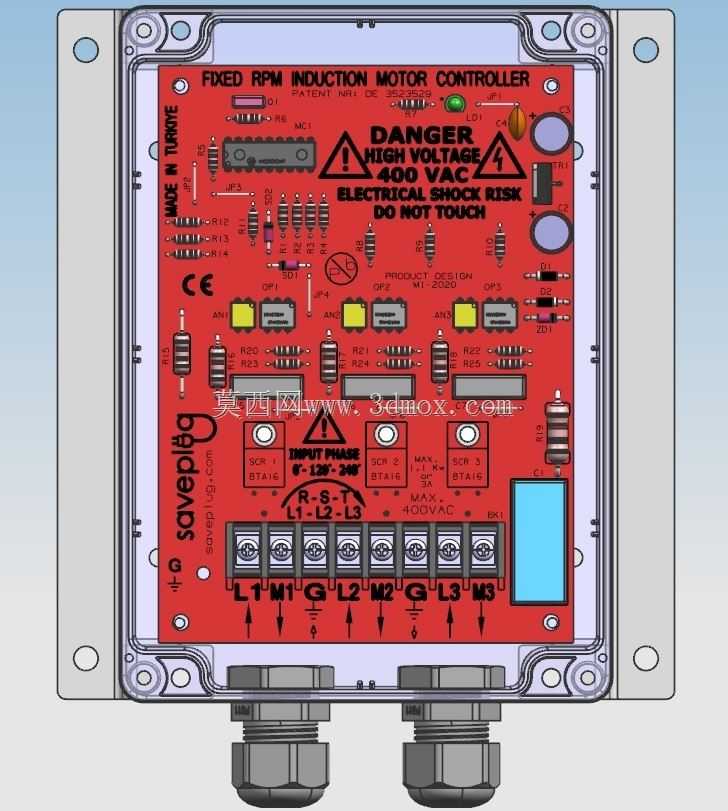

　　避免粉尘、溅水进入内部造成电路短路。内部电路板采用分层布局，强电回路与弱电控制回路之间预留足够的电气安全间隙，主回路功率器件直接通过导热硅胶垫贴合在下部铝质散热基座上，降低热传导路径的热阻；电解电容、接线端子等易损件全部布置在靠近壳体开盖侧的位置，后期维护更换时无需拆解整个主回路，掀开上盖即可直接操作。在安装边界上，装置整体外形方正，整体高度控制在常规低压电控柜的层间安装尺寸范围内，侧面两个电缆接头向外突出的长度经过核算，不会和柜内相邻的断路器、接触器等元器件产生安装干涉，接线时电缆弯曲半径满足常规电力电缆的施工要求，无需额外预留过大的走线空间。从实际使用的适配性来看，该装置可直接串接在三相电机的主供电回路中，

　　不需要改动电机原有接线逻辑，也不需要额外加装传感器采集电机运行参数，自身内置的电流电压采样回路即可完成负载状态识别，现场改造施工的门槛极低，普通电工按照接线标识即可完成安装调试，适配额定功率范围内绝大多数常规Y系列、YX3系列固定转速三相感应电机，在纺织厂、水泥厂、污水处理厂这类长期连续运行电机占比高的场景下，投入成本可在较短的运行周期内通过节电收益收回。壳体的卡扣结构设计经过反复优化，卡扣配合间隙控制在合理范围，既可以保证日常使用时不会因为设备振动出现松脱，也能在需要开盖维护时通过普通一字螺丝刀即可轻松撬开，不会出现卡扣断裂的问题；透明壳体材质选用抗紫外线的PC工程塑料，长期在光照环境下使用也不会出现发黄变脆的问题，使用寿命可匹配电机的整体服役周期。
