通讯类金属薄板渐进式条带冲压料带结构

　　这套料带结构是高速冲压产线上用于通讯类金属薄板零件连续成型的核心载体，日常应用在多工位级进模的批量冲压生产场景中，适配每分钟数百冲次的高速冲床运行工况，承担着从卷料开卷后逐工位送进、完成多道成型工序最终落料得到成品零件的全流程承载作用。在实际冲压生产环节，料带的送进步距精度直接决定了每一个工位成型特征的位置度，一旦料带定位孔设计不合理、导正间隙匹配不当，就会出现冲孔偏位、折弯角度超差、成型特征错位等批量质量问题，严重时还会引发叠料、撞模等设备故障，因此料带的排样设计是级进模开发前期最核心的工作内容之一。从结构设计逻辑来看，这套料带采用双侧载体+中间连接的排样方式，载体部分预留了高精度的导正钉孔，每一个送进步距都对应一组定位孔，

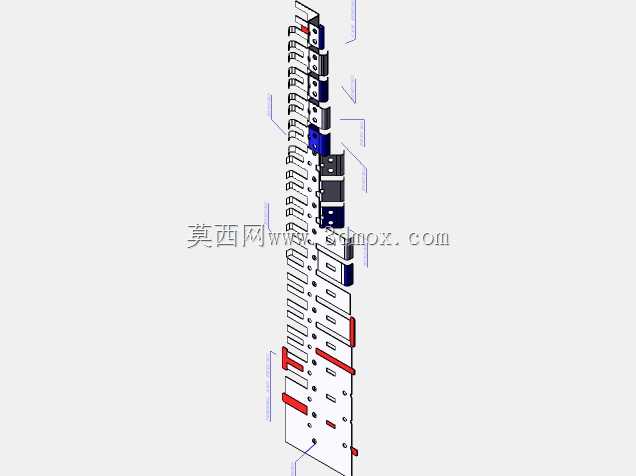

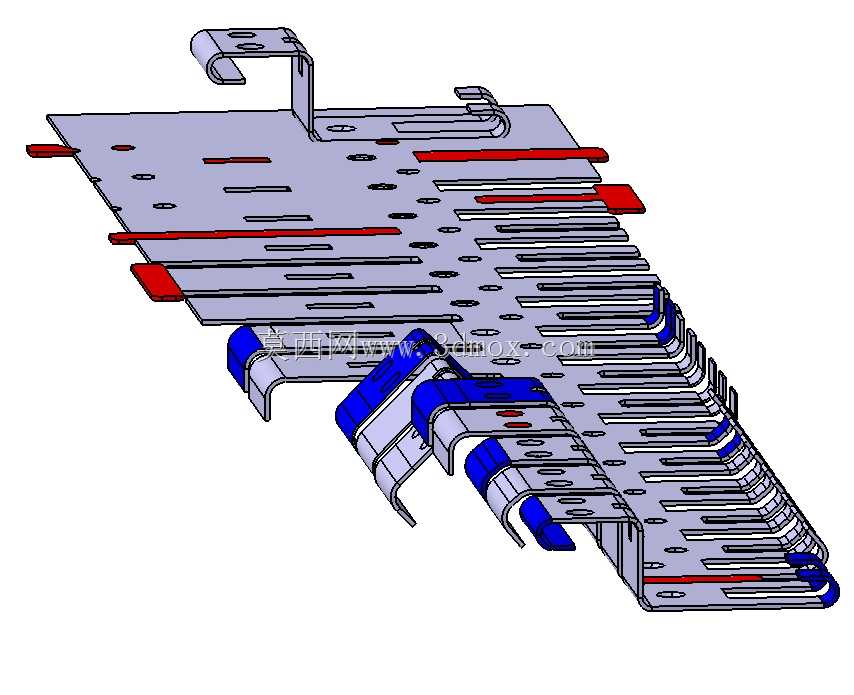

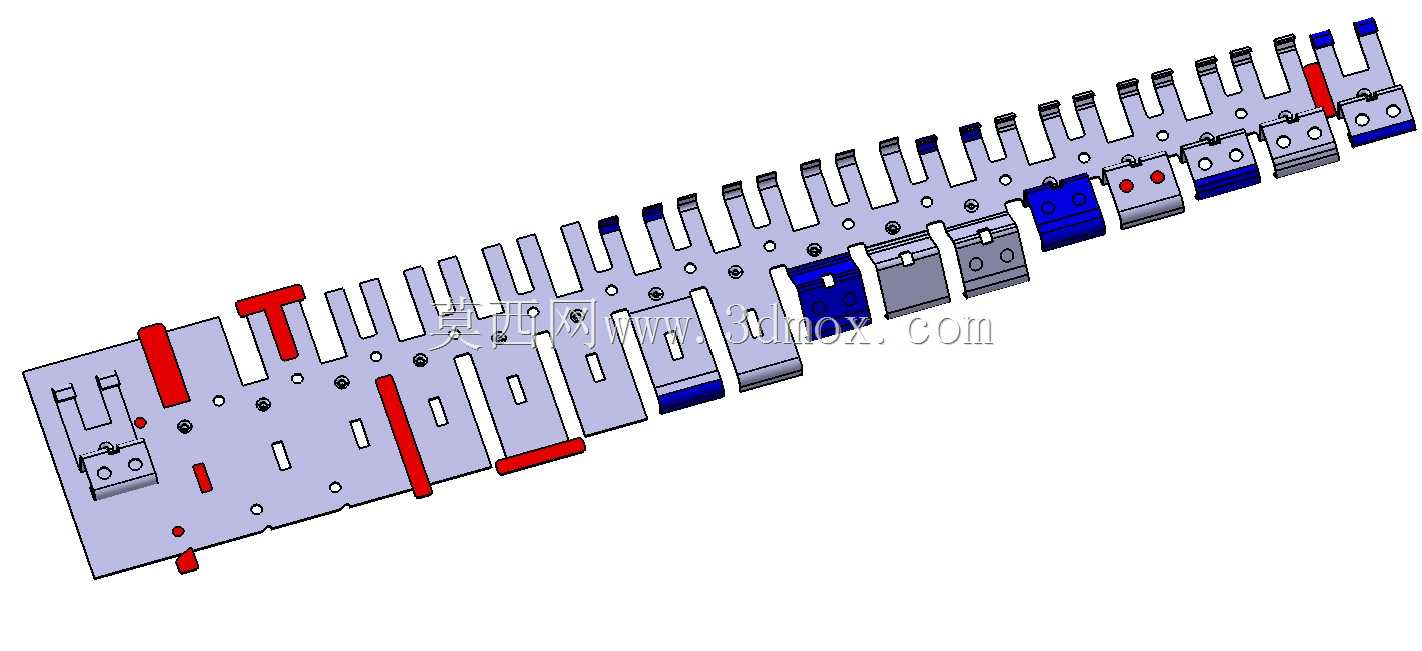

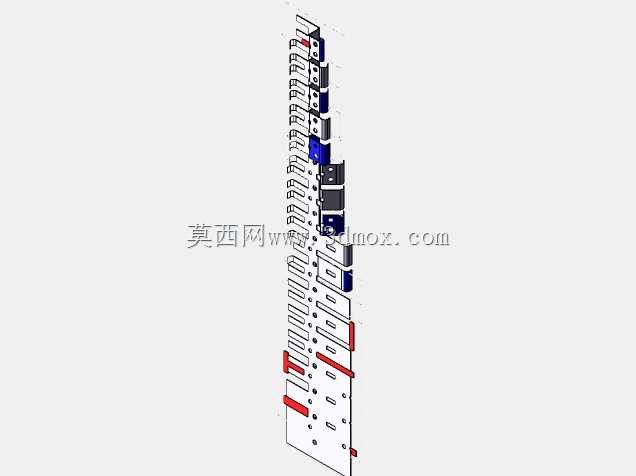

　　配合模具内的导正销插入定位，能够将送料误差控制在0.02mm以内，满足通讯类五金零件严苛的尺寸公差要求。料带上不同颜色标识的区域分别对应不同的冲压工序：红色区域是冲裁分离工序的工位，依次完成零件外形的分步冲切、内孔与异形槽的冲制，避免单次冲裁截面过大导致的料带变形；蓝色区域是成型工序工位，依次完成局部折弯、凸包成型、压筋加强等特征的加工，按照成型难度从易到难排布工位，将变形量较大的折弯工序放在料带刚性较好的中段位置，减少成型过程中料带的拉扯变形；灰色区域是工位间的连接桥与避让结构，针对模具内的顶料销、浮升销、成型镶块预留了足够的避让空间，避免合模过程中料带与模具零件发生干涉。考虑到金属薄板料厚较薄、料带刚性不足的问题，

　　设计时在载体边缘额外增加了压筋结构，提升料带整体的抗弯强度，避免高速送进过程中料带下垂、拱起导致的送料不到位问题；连接桥的宽度经过反复校核，既要保证料带在送进过程中有足够的连接强度，不会在工位间传递时发生断裂，又要保证最终落料时能够顺利将成品与载体分离，减少连接部位的毛刺残留。在安装边界匹配上，料带的整体宽度适配对应级进模的料宽限位槽尺寸，导正孔的孔位与模具内导正销的排布完全对应，料带的送进高度匹配模具内浮升销的顶起高度，保证开模状态下料带能够平稳浮起、顺利送进到下一工位，合模时导正销能够精准插入导正孔完成定位。针对通讯类零件对表面质量的高要求，料带与零件的连接位置特意选在零件非外观面的边缘，避免连接桥断裂后在外观面留下明显的接痕，

　　减少后续抛光、去毛刺的工序工作量。排样时还充分考虑了材料利用率，通过优化零件在料带上的排布角度，将搭边宽度控制在满足冲裁强度要求的最小值，尽可能减少冲压过程中的边角料损耗，对于大批量生产的通讯五金零件来说，材料利用率每提升1%，全年的原材料成本就能节省数万元。此外，料带的工位排布还预留了空工位，为后续可能的设计变更、特征调整预留了模具修改空间，不需要重新设计整套料带排样与模具结构，降低后期的产品迭代成本。在实际试模调整阶段，这套料带结构能够快速匹配不同吨位的高速冲床，导正定位稳定，连续冲压数万冲次都没有出现料带跑偏、成型特征错位的问题，成型后的零件平面度、折弯角度、孔位精度都能满足通讯产品的装配要求，适配自动化产线的快速送料与连续生产需求，不需要人工额外调整料带位置，能够大幅提升冲压生产的效率与成品合格率。
