交流稳压器金属钣金防护机架

　　这套钣金结构件是交流稳压供电设备内部的承载防护机架，在中小功率工业稳压柜、车间末端供电稳压单元以及商用配电配套场景中承担核心支撑作用，日常装配完成后会嵌套在稳压器塑料或金属外罩内部，用来固定调压绕组、控制电路板、接线端子排与散热组件，把零散的电气元件整合为规整的整机模块。从现场装配的实际需求来看，这类机架不需要额外做复杂的承重校核，核心设计目标是在薄钢板用料的前提下兼顾结构刚性、装配避让与生产加工便利性，避免量产时出现折弯干涉、孔位错位或者元件安装后晃动的问题。

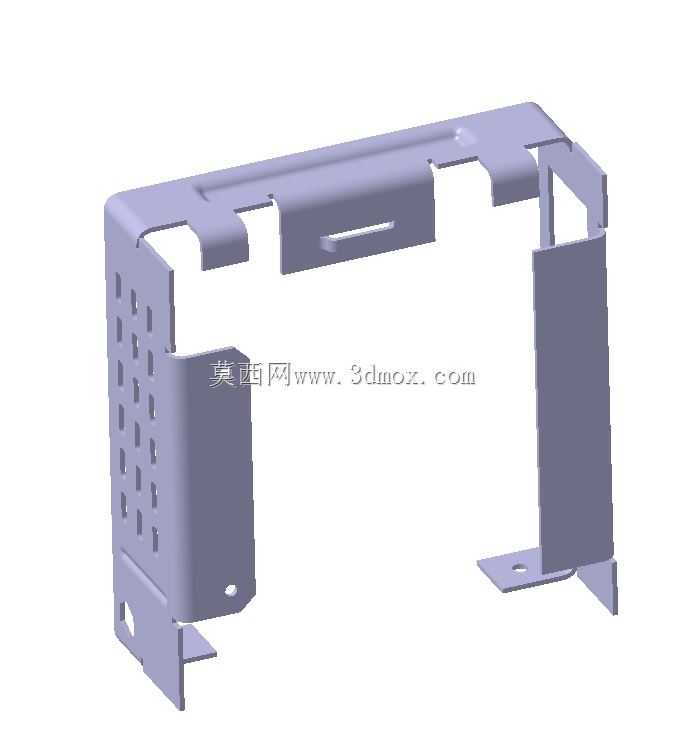

　　整个构件采用连续折弯的一体化钣金工艺成型，主体板材选用常规冷轧低碳钢板，料厚控制在0.8到1.5毫米区间，既不会因为板材过薄导致搬运、装配过程中出现板面翘曲，也不会因料厚过大增加不必要的整机重量与材料成本。构件整体呈半包围U型布局，两侧立板与顶部连接板通过折弯自然连为一体，不需要额外拼接焊接，大幅减少了后续工序的加工量。左侧立板区域规则排布了多组阵列式通风散热孔，长条形开孔沿竖向整齐排列，当稳压器长时间带载运行、绕组与功率元件产生热量时，柜内空气可以顺着这些开孔形成自然对流通道，把积聚在机架内部的热量及时导出，避免局部温升过高影响电气元件的使用寿命。

　　机架底部两端延伸出带安装孔的固定支脚，支脚处预先冲制了圆形装配孔，整机装配时可以直接通过螺栓把整个机架锁附在稳压器底座或者机柜内部的安装梁上，支脚的折弯边做了小幅外翻处理，既增大了和安装面的接触面积，也能避免薄钢板边缘的锐边划伤装配人员。顶部连接板上预留了多处异形避让缺口与长条型定位槽，这些缺口并非随意开设：宽度较大的开口是为了避让调压变压器的凸出接线柱与铁芯顶部结构，长条槽则用来适配电路板或者绝缘隔板的卡扣安装，允许装配时存在小幅的位置公差，降低零件加工精度带来的装配难度。顶部边缘还做了多处小尺寸折弯卡扣，装配绝缘盖板时可以直接把卡扣卡入盖板对应的卡槽，不需要额外打螺丝，进一步提升流水线的装配效率。

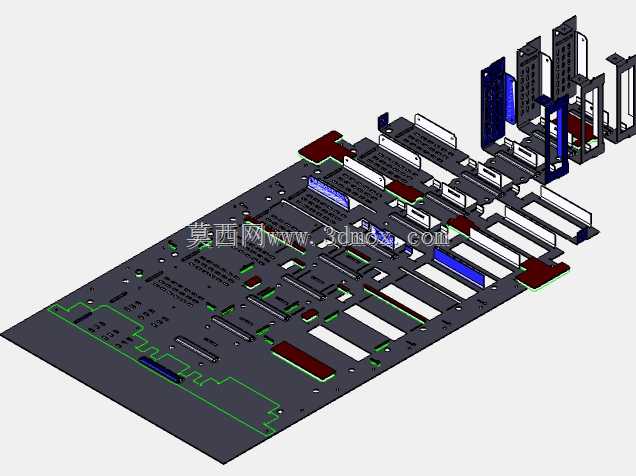

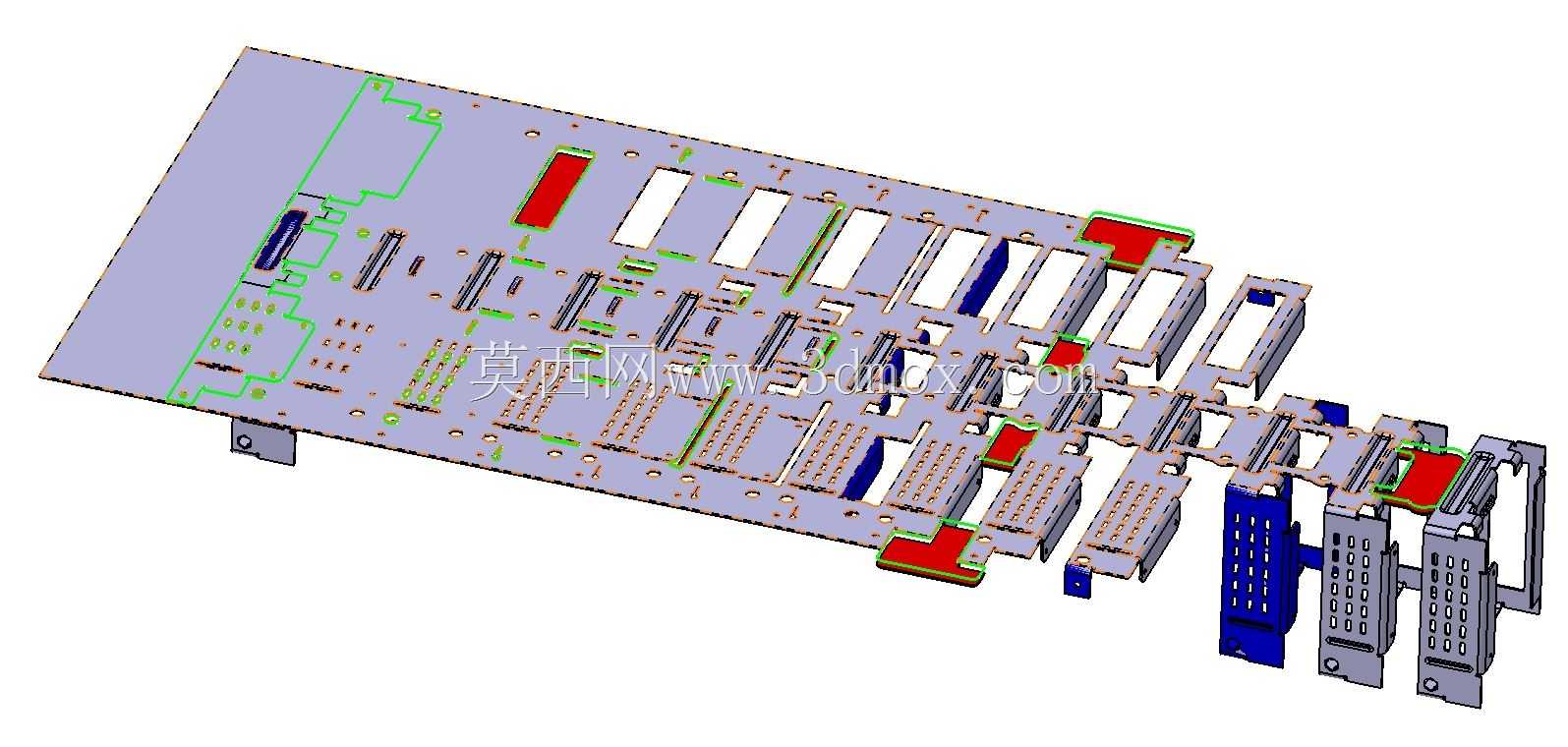

　　从建模与工艺落地的角度梳理，这类钣金件的设计全程围绕冲压折弯的工艺特性展开：所有折弯内角都预留了和料厚匹配的折弯半径，避免直角折弯造成板材外侧拉伸开裂；所有开孔边缘和折弯线之间都保留了足够的安全距离，防止冲孔后折弯时孔位出现拉扯变形；构件上所有外露的锐边都在工艺里安排了去毛刺工序，部分易触碰的位置还做了小幅折边处理，既提升板材边缘的结构强度，也消除安全隐患。和采用型材拼接的机架相比，这种一体化渐进冲压成型的钣金机架量产一致性极强，首件调试完成后，后续批量生产的零件孔位、折弯角度偏差可以控制在极小范围内，不需要逐件配对修配，非常适合稳压设备这类批量量产的配电产品。

　　实际选型适配时，技术人员只需要确认机架内部的净空宽度、高度尺寸能够容纳对应功率段的调压铁芯与控制板，底部支脚的安装孔间距和整机底座的预留孔位匹配，侧面散热孔的通风面积满足设备满载时的散热需求即可。构件两侧的立板还预留了后续拓展安装的冗余空间，用户如果需要加装温度传感器、小型散热风扇或者额外的接线端子，可以直接在立板的平面区域钻孔固定，不需要对主体结构做大幅改动。整个结构没有复杂的曲面特征，所有特征都完全适配常规数控冲床、折弯机的加工能力，不需要开昂贵的专属冲压模具，小批量试产阶段也可以通过激光切割下料再数控折弯的方式快速出样，大幅缩短稳压设备新产品的开发验证周期。
