通讯设备用Champ级进冲压底盘结构设计

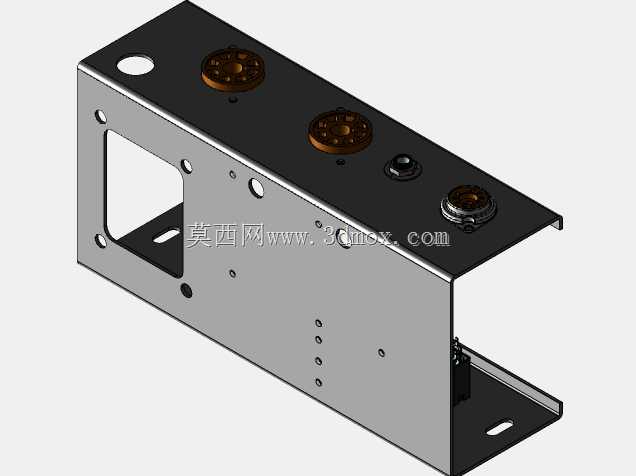

　　这款冲压成型的金属底盘，是通讯类电子设备内部承载核心功能模块的关键支撑构件，主要应用于工业级通讯终端、信号转接控制单元这类需要稳定结构支撑与电磁屏蔽防护的设备场景中，日常多装配在机柜内部、设备机架层板上，承担内部接口模块、电路转接板的固定承载作用，同时依托钣金弯折形成的半封闭腔体，对内部弱电信号回路形成基础的电磁屏蔽防护，减少外部杂散信号对通讯传输质量的干扰。从结构功能设计来看，整个构件采用单张金属板材通过级进模连续冲压弯折成型，没有额外的拼接焊缝，整体结构刚性更均匀，长期在设备内部受温湿度变化影响时，不会因为拼接应力释放出现安装位偏移的问题。顶面预留的三个圆形沉台安装位，是专门适配圆形通讯接口模块的定位结构，

　　沉台的深度刚好匹配接口法兰的厚度，装配后接口端面能和设备外壳的开孔面齐平，不会出现突出卡滞或者凹陷导致接插件插合不到位的问题；旁边单独设置的小圆孔与带螺纹的凸台结构，分别用于接地端子固定与小型调节旋钮的安装避让，所有孔位的位置公差都控制在±0.05mm范围内，能直接适配标准通讯接插件的安装尺寸，不需要二次扩孔或者补加工。侧面的大尺寸方形开孔是为内部电路转接板的插拔操作预留的操作空间，开孔边缘做了向内的小折边处理，既可以提升开孔区域的结构刚性，避免板材受力出现边缘变形，也能消除板材剪切后的锐边，防止装配维护时划伤操作人员或者割破线缆绝缘层；侧面阵列排布的小圆孔分为两类，靠近上下边缘的通孔是底盘自身与设备主框架连接的固定孔位，

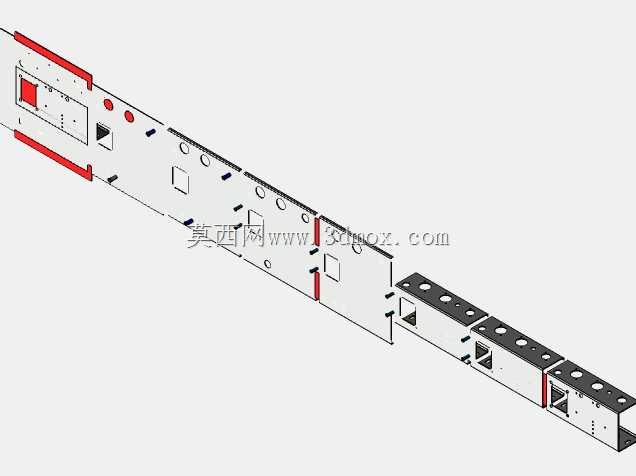

　　中间区域的密集小孔是内部模块的辅助散热通风孔，能让设备内部的冷却气流顺着腔体方向流通，带走接口模块工作时产生的热量，避免局部温度过高影响通讯信号的传输稳定性。从级进模工艺的设计思路来看，整个零件的冲压工序排布完全遵循连续冲压的工艺逻辑，先在条料上完成所有小孔、异形孔的冲裁，再依次完成沉台拉伸、螺纹凸台的冲压成型，最后进行整体的弯折与外形落料，每一步工序的成型力都经过核算，避免单次成型变形量过大导致板材出现拉裂或者起皱的问题；弯折处的内R角统一设置为板材厚度的0.5倍，既保证弯折后角度的一致性，也不会因为R角过大导致安装面出现贴合间隙。在安装边界的尺寸控制上，整个底盘的外形长宽尺寸完全适配标准1U通讯设备的内部安装空间，

　　底部延伸出的折边带两个长条形安装腰孔，腰孔的长度方向预留了0.8mm的安装调整余量，能抵消框架焊接或者组装时产生的位置累积误差，装配时可以微调底盘位置保证接口与外壳开孔的同轴度；腔体内部的净空尺寸经过核算，能容纳厚度不超过20mm的标准通讯转接电路板，板卡安装后与顶面接口模块的引脚间隙保持在3mm以上，不会出现引脚触碰壳体造成短路的风险。整个结构没有多余的冗余设计，所有的开孔、折边、凸台结构都对应明确的装配或者功能需求，级进模连续生产的工艺方案也能保证批量生产时的尺寸一致性，适合大批量通讯设备的装配配套使用，在结构设计阶段就充分考虑了冲压生产的工艺性与后续装配的维护便利性，不需要额外增加二次加工工序就能直接投入装配使用。
