液体火箭发动机尾喷管结构三维数模

　　该喷管作为液体火箭发动机推力室的核心排气做功部件，主要应用于航天运载火箭、轨道转移飞行器的液体动力系统中，承担着将燃烧室内高温高压燃气的热能转化为定向喷射动能的核心作用，直接决定发动机的推力输出效率与比冲性能表现。从实际工况适配角度看，该结构采用分段式壁面设计，壁面预留的多组接口对应再生冷却通道的介质进出通路，可在发动机工作时引导推进剂组元沿喷管壁面流动，带走燃气传递给壁面的大量热量，避免壁面材料在3000K以上的高温燃气冲刷下出现烧蚀失效，同时预热进入燃烧室的推进剂，提升整体燃烧效率。设计过程中首先围绕推力室的热力计算结果确定喷管的膨胀比，结合燃烧室压力与外界工作环境压力的匹配关系，确定收敛段与扩张段的型面曲线，

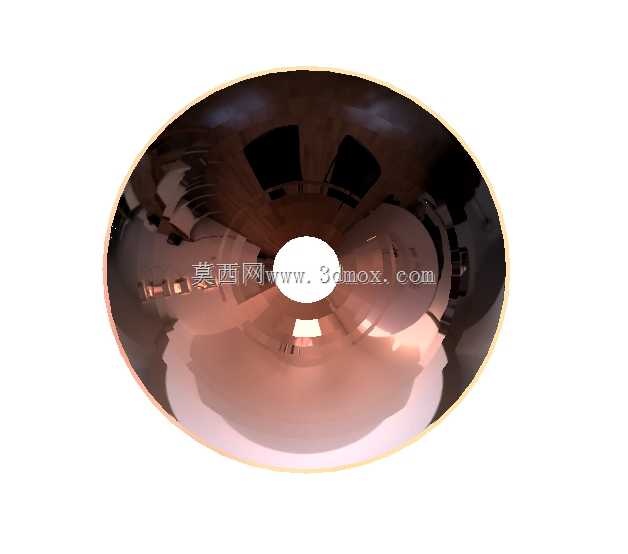

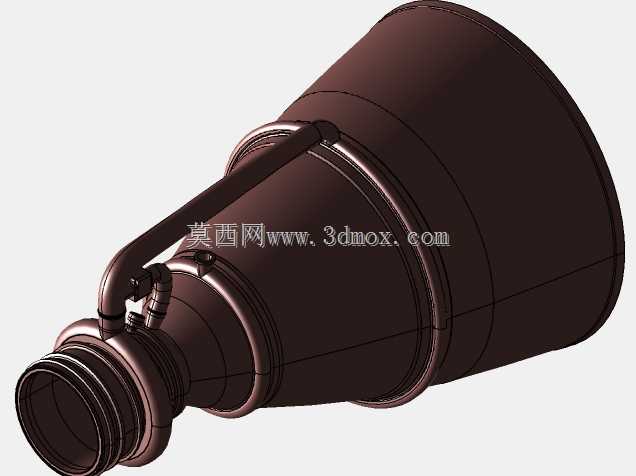

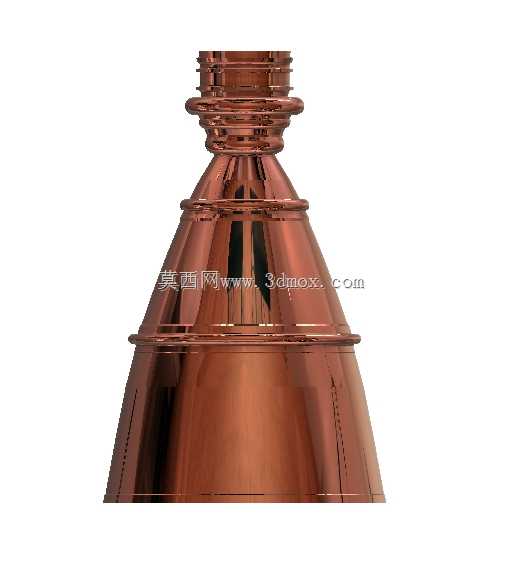

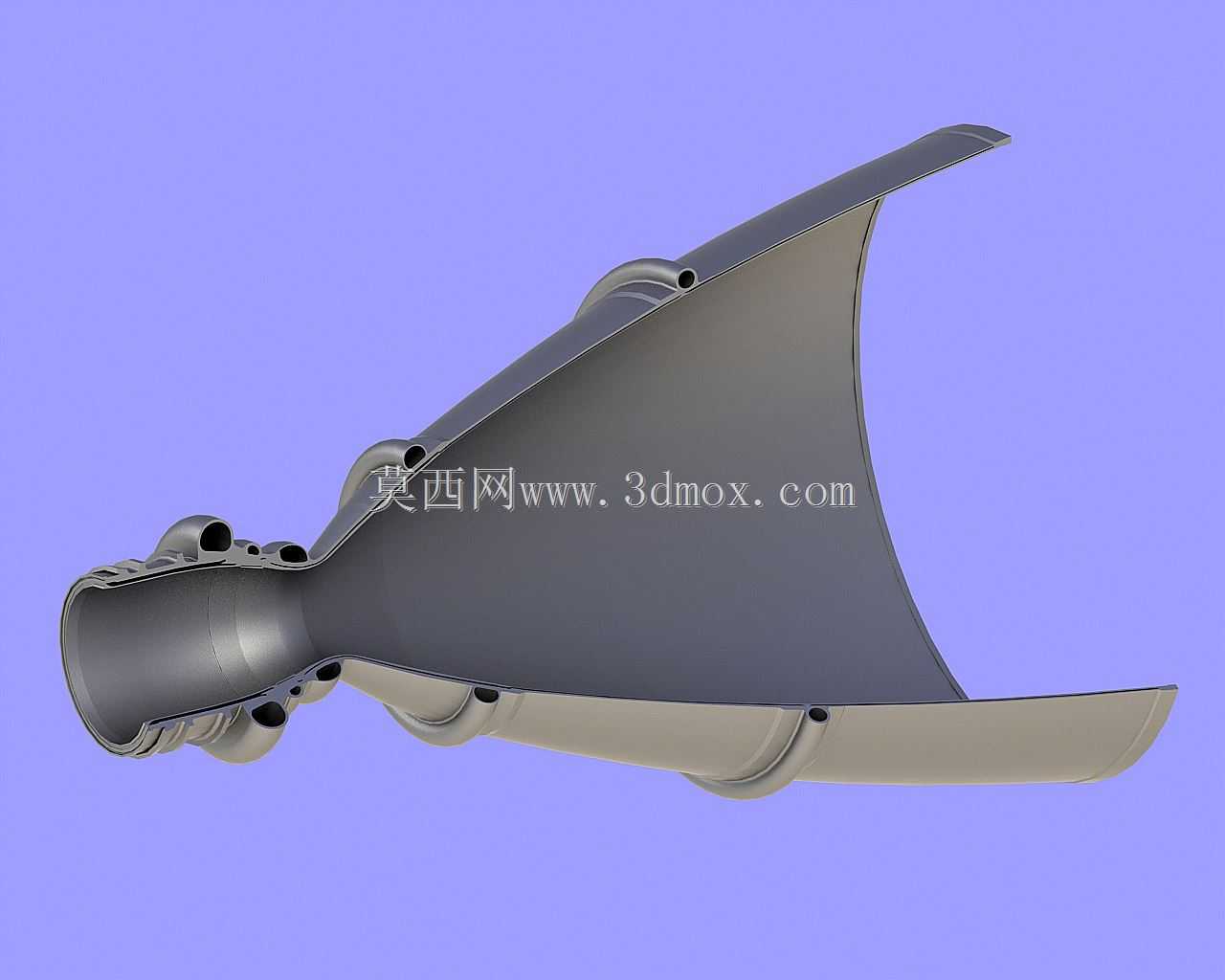

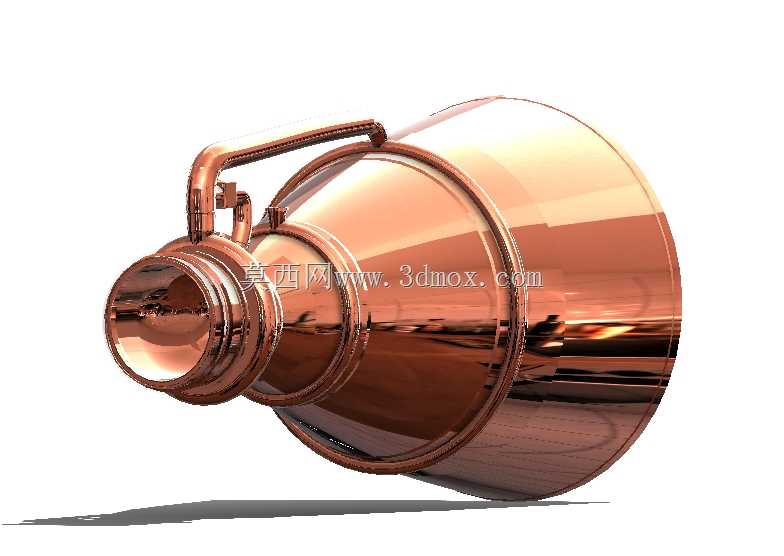

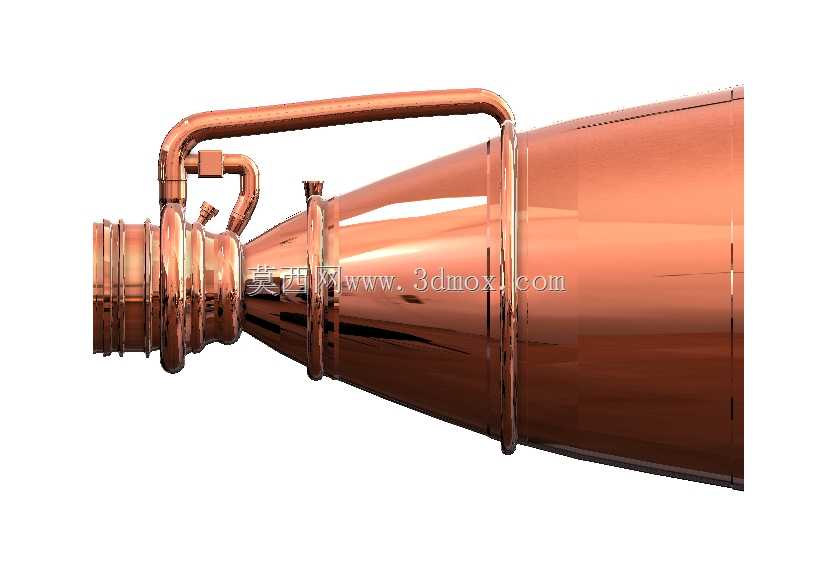

　　收敛段采用平滑过渡的圆弧收敛构型，保证燃气从燃烧室亚音速状态平稳加速至喉部音速位置，扩张段采用特征线法优化的钟型型面，相比传统锥形喷管可在更短的轴向尺寸下实现更高的膨胀效率，减少燃气径向流动带来的能量损失，同时降低喷管整体结构重量，适配箭体的安装尺寸约束。从安装边界来看，喷管入口端设置有带连接孔的安装边，可通过螺栓与燃烧室身部实现密封连接，安装边的孔位排布与燃烧室出口的法兰接口完全匹配，保证装配时的同轴度要求，避免燃气流场出现偏斜导致侧向力超标；喷管外壁分布的多组凸台结构，一方面用于冷却管路的焊接固定，另一方面可作为喷管与箭体伺服机构、热防护结构的连接支点，承受发动机工作时的振动载荷与推力传递载荷。结构细节上，

　　喷管的壁厚沿轴向呈梯度变化，喉部区域因热流密度最高，壁厚设计相对较薄以提升冷却换热效率，扩张段末端因燃气温度、压力逐步降低，壁厚适当增加以提升结构刚度，避免飞行过程中气动载荷导致的壁面变形；壁面的冷却通道采用铣槽式结构设计，通道截面为矩形，沿喷管母线方向排布，可保证冷却介质的流速均匀，避免局部出现换热死区导致壁面超温。在实际工程应用中，该类喷管结构需要通过多轮热试车验证结构可靠性，建模过程中对所有过渡圆角、接口位置的尺寸公差都做了对应预留，装配时可保证冷却通道的对接密封，防止推进剂泄漏引发故障；喷管的外轮廓尺寸充分考虑了箭体级间段的内部空间边界，扩张段的最大外径不会与箭体壳段内壁发生干涉，同时预留了热防护层的安装空间，

　　可在喷管外壁粘贴高温隔热材料，减少发动机工作时向箭体其他设备传递的热辐射。从流场适配角度，型面设计时规避了燃气过度膨胀或者膨胀不足的问题，在设计工况下燃气在喷管出口截面的压力与外界环境压力基本匹配，可减少出口激波带来的推力损失，同时降低喷管延伸段的流动分离风险，保证发动机在不同飞行高度下的工作稳定性。
