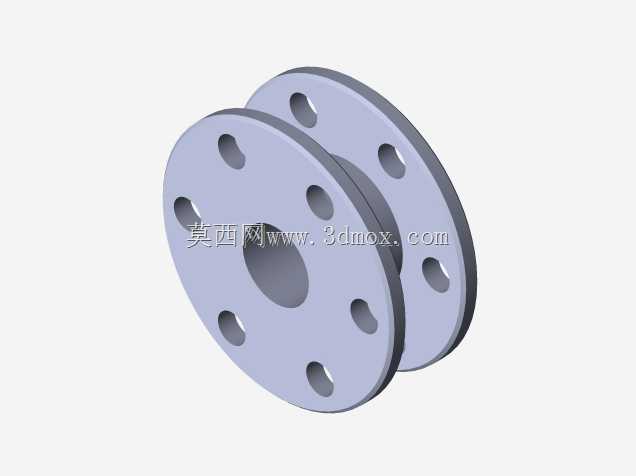

六缸径向排布气动动力输出装置结构

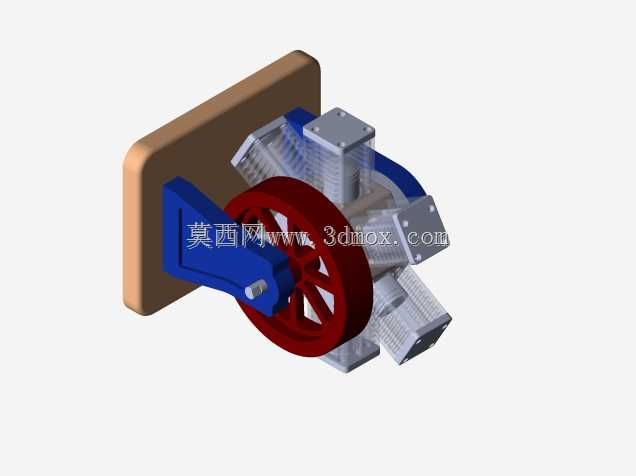

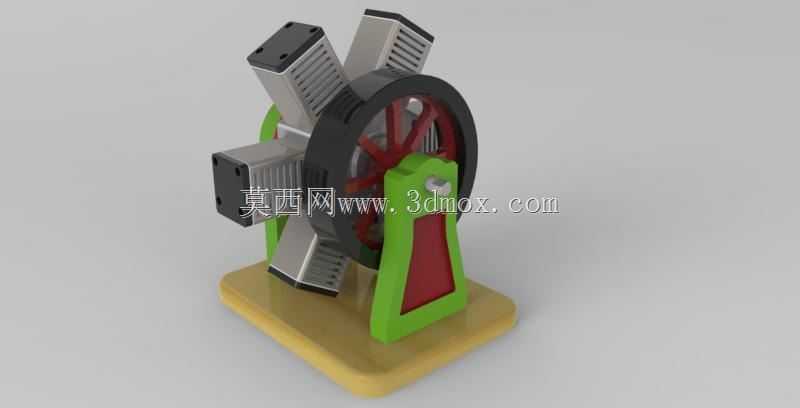

　　在小型气动动力单元的选型与结构设计场景中，径向排布的多缸气动结构一直是小空间高扭矩输出需求下的优选方案，这套六缸径向气动动力结构，核心围绕压缩空气驱动的动力转换逻辑搭建，六个气缸沿中心曲轴的径向圆周均匀排布，相比直列排布的同缸数气动结构，径向布局能让各气缸的做功推力直接沿曲轴径向传递，大幅降低曲轴的侧向受力，减少曲轴支撑位的磨损，同时让整体结构的径向尺寸更紧凑，轴向长度仅为同功率直列六缸气动结构的三分之一左右，非常适合安装在轴向安装空间受限、径向有一定布置余量的小型设备上，比如小型气动工装夹具的动力头、教学演示用动力原理实验台、小型气动输送线的驱动单元等场景。从功能特性来看，这套结构采用六个气缸依次顺序做功的逻辑，曲轴每旋转一周，

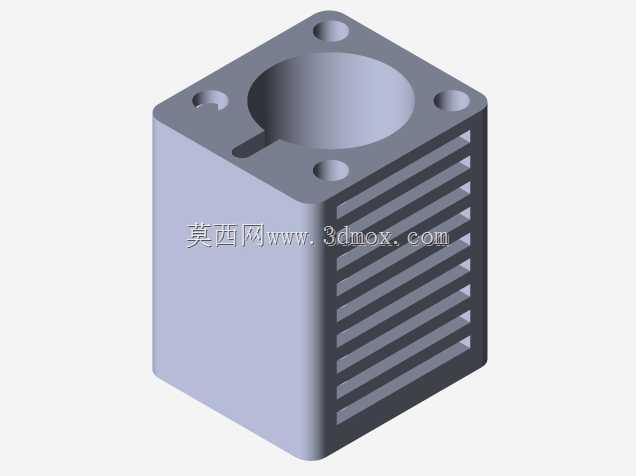

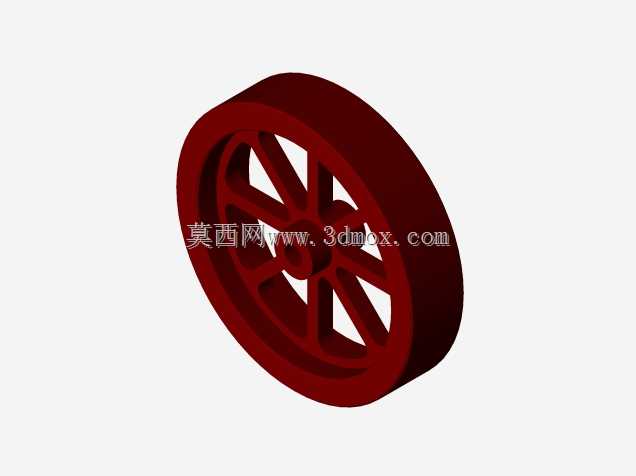

　　六个气缸分别完成一次进气、膨胀做功、排气的循环，相比单缸或双缸气动结构，扭矩输出的波动幅度被大幅压低，运转时的动力平顺性更好，不需要额外加装大质量的飞轮来稳定转速，就能在低转速下输出稳定的扭矩，适配那些对转速稳定性有要求、又无法加装大尺寸飞轮的紧凑安装场景。设计思路上，整套结构优先考虑了零部件的加工工艺性与装配便利性，气缸采用标准化的方形气缸型材作为主体，不需要定制异形的气缸缸体，加工时仅需要对缸体两端的安装面做铣削加工，就能直接与中心的曲轴安装座连接，降低了零件加工的成本与周期；中心的曲轴采用偏心轴结构，六个气缸的活塞连杆端分别与偏心轴的不同相位轴颈连接，偏心轴的相位角按照60度间隔均匀分布，刚好匹配六个气缸的做功顺序，

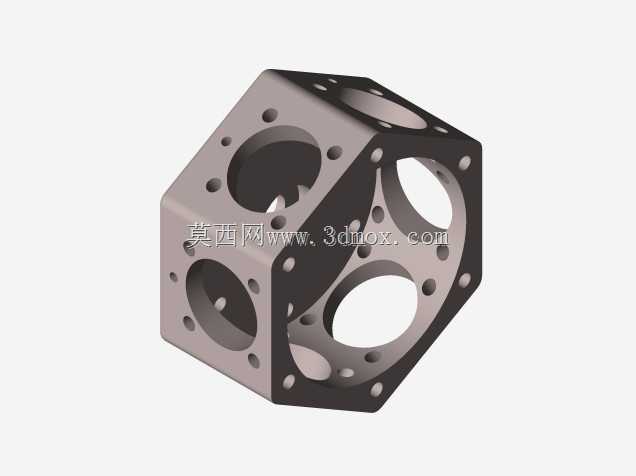

　　保证每个气缸的做功行程依次衔接，避免出现动力间断的区间；支撑结构采用立式支架加底座的设计，两个立式支架分别从曲轴的两端提供支撑，支架与底座之间采用定位销加螺栓的连接方式，装配时可以先将曲轴、连杆、活塞、气缸组装成核心动力总成，再整体吊装到支架上完成固定，大幅降低装配时的对位难度。从安装边界来看，整套结构的底座采用矩形平板设计，四个角预留了安装固定的通孔，安装时可以直接通过螺栓固定在设备的安装平台上，不需要额外设计定制的安装转接座；整体的外形轮廓在径向方向以曲轴中心为圆心，最大回转半径不超过气缸伸出时的外端尺寸，设计时已经预留了气缸运动时的安全间隙，不会出现气缸运动时与周边支架、安装座干涉的问题；进气接口统一布置在中心曲轴的端盖位置，

　　采用集中进气的方式，通过曲轴内部的气道将压缩空气分配到各个做功相位的气缸，不需要在每个气缸上单独布置进气管路，减少了外接管路的数量，也避免了管路随气缸运动产生弯折磨损的问题。在实际应用中，这类径向六缸气动结构相比同功率的叶片式气动马达，低速扭矩输出特性更好，在转速低于100转每分的工况下，依然能输出稳定的额定扭矩，不会出现叶片式马达低速爬行的问题，同时零部件的维护更换更方便，单个气缸出现密封件磨损时，不需要拆解整个动力总成，仅需要拆下对应的气缸更换密封件即可，维护成本更低；结构的所有运动副都采用了自润滑的轴承衬套，长时间运转不需要额外加注润滑油，适配那些对油污有严格限制的生产场景，比如食品包装生产线的辅助驱动工位、无尘车间内的小型工装驱动单元等。设计时还充分考虑了动平衡的问题，六个活塞与连杆的重量做了一致性配平，曲轴的偏心配重块与活塞连杆组的往复运动重量做了平衡匹配，高速运转时的振动幅度被控制在很低的水平，安装在普通的型材机架上也不会产生明显的共振，不需要额外加装减震阻尼元件。
