手动薄板折弯加工工装设备结构

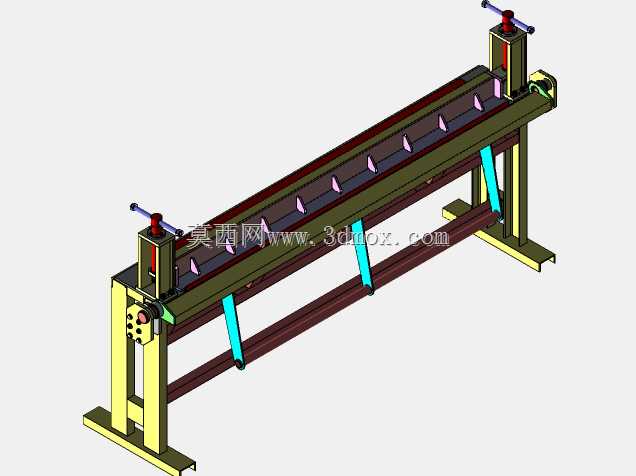

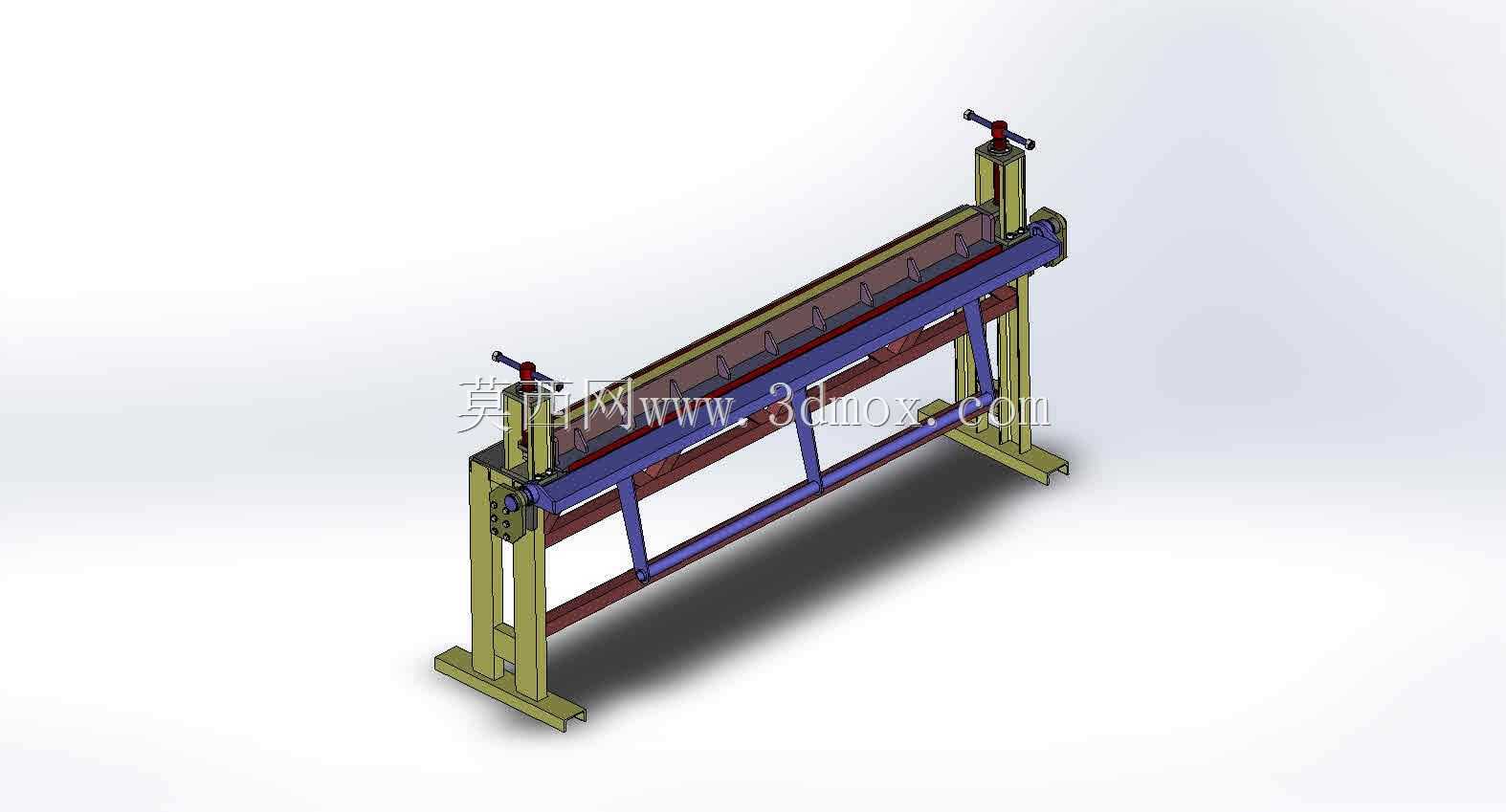

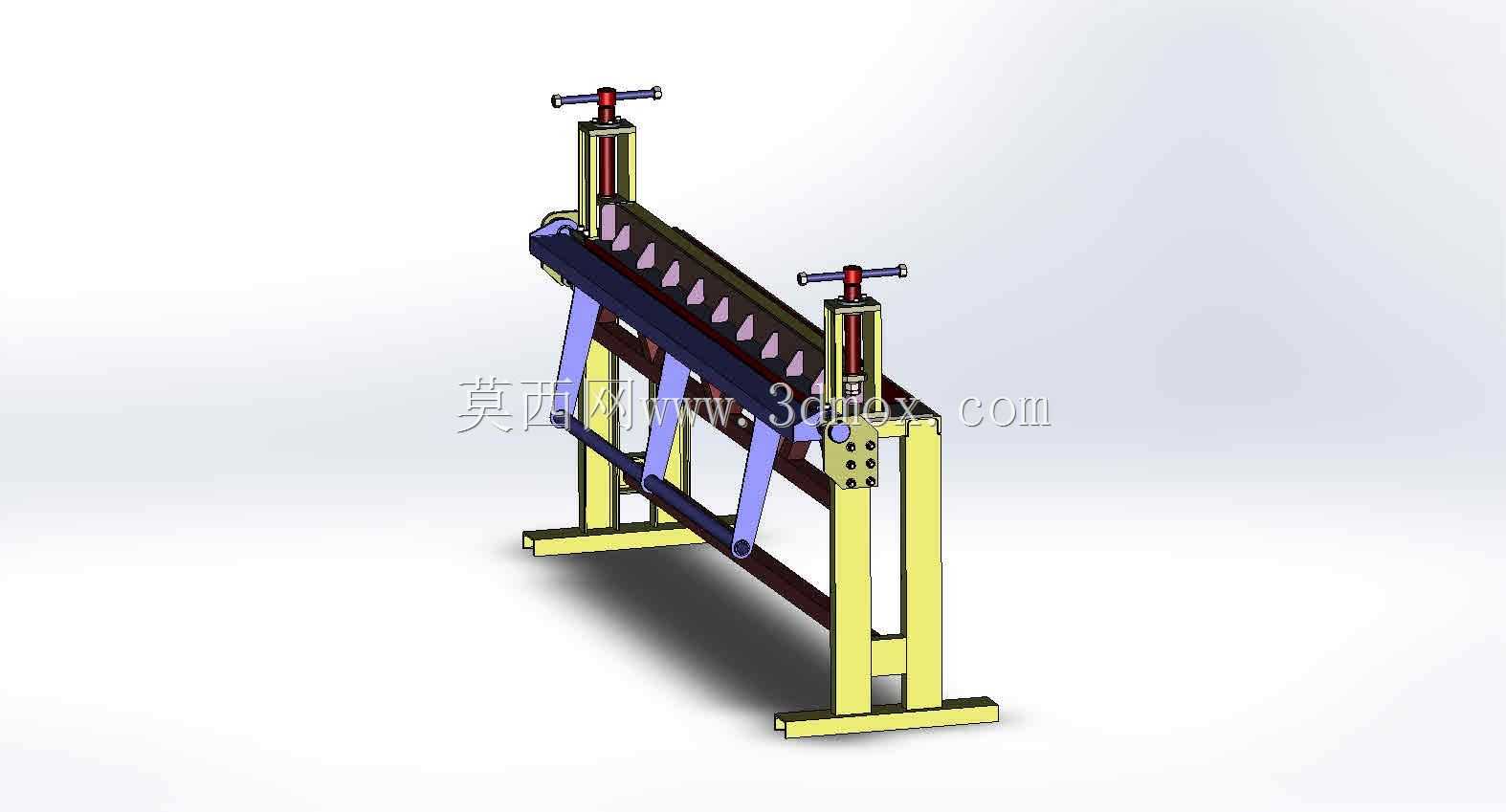

　　在小型钣金加工门店、五金制品维修作坊、户外现场施工作业场景中，这类手动折弯设备的使用频次远高于大型数控折弯设备，它不需要外接动力源，完全依靠人力操作即可完成薄金属板材的折弯成型作业，尤其适合加工批量小、折弯角度多变、作业场地不固定的加工需求，比如通风管道的边角折边、小型五金壳体的折弯成型、施工现场的薄钢板护罩弯折加工，都能通过这类设备快速完成作业，不需要复杂的设备调试，操作人员经过简单的上手练习就能掌握操作要领。从结构设计逻辑来看，这套设备采用立式框架承载结构，底部的双支脚落地支撑结构做了加宽处理，作业时不需要额外打膨胀螺栓固定，依靠设备自身重量就能抵消折弯作业时产生的倾覆力矩，适合在平整的水泥地面、钢板工作台面上直接放置使用，

　　整体框架采用型钢焊接成型，受力路径直接从折弯作业点传递到底部支撑脚，没有多余的传力结构，能有效减少作业过程中的结构形变，保证折弯精度。设备上部设置了两组手动螺旋压紧机构，通过T型手柄转动丝杠带动压条下行，能够在折弯作业前将待加工板材牢牢压紧在定位基准面上，压紧力可以通过手柄的转动圈数手动调节，针对0.5mm到2mm厚度的冷轧钢板、镀锌板、铝板都能提供足够的压紧力，避免折弯过程中板材出现滑移错位，压条的工作面做了淬火处理，长期使用也不会出现压痕凹陷，保证压紧定位的精度稳定性。折弯执行部件采用摆臂式结构，摆臂与机架之间通过铰接轴连接，操作人员扳动摆臂即可带动板材沿压紧边完成弯折动作，摆臂的长度经过匹配设计，人力扳动时的力臂长度足够，

　　折弯2mm厚度的钢板时不需要施加过大的操作力，单人即可完成全部作业流程，铰接位置设置了可调节的间隙补偿结构，长期使用出现磨损后可以通过调节螺栓消除铰接间隙，避免折弯角度出现偏差。从安装边界尺寸来看，这类手动折弯设备的整体宽度适配常规1200mm幅宽的薄板加工需求，整体高度符合成年人站立作业的人机工程学要求，作业时操作人员站在设备摆臂侧，不需要弯腰或者抬手过高就能完成压紧、折弯的全部操作流程，设备的整体占地面积不到两平米，即使是空间狭小的加工门店也能轻松放置，不需要预留大型设备所需的操作维护空间。在功能设计上，设备的折弯角度可以通过摆臂的摆动行程自由控制，不需要更换模具就能完成0到135度范围内的任意角度折弯，

　　针对常见的90度直角折弯、45度折边、包边折弯需求都能适配，压条与折弯摆臂的刃口做了圆角处理，折弯时不会在板材表面产生明显的压痕，针对表面带涂层的彩钢板、装饰用铝板加工也能保证成型后的表面质量。设备的整体结构没有复杂的传动部件，日常维护只需要定期在铰接位置、丝杠传动位置涂抹润滑脂即可，没有易损的电子元件、液压密封件，即使在潮湿、多粉尘的作业环境下也能长期稳定工作，不会出现故障停机的问题。对于三维结构设计从业者来说，这套模型完整还原了手动折弯设备的全部受力结构、运动配合关系，在设计同类小型手动钣金加工设备时，可以参考其压紧机构的力传递路径、摆臂铰接的结构形式、支撑框架的受力加强方式，结合实际的加工幅宽需求、板材厚度参数调整对应结构的尺寸参数，就能快速衍生出适配不同加工需求的手动折弯设备结构，避免从零开始设计时出现的结构强度不足、操作力过大、定位精度不足等常见问题。在实际选型适配时，需要根据日常加工的板材最大宽度调整设备的整体长度，对应加强框架的横梁截面尺寸，避免压紧时横梁出现中部挠度过大的问题，导致板材压紧力不足，折弯时出现滑移，同时丝杠的直径也要对应加工板材的厚度做匹配，保证压紧力足够的同时，丝杠的自锁性能可靠，不会在折弯作业时出现压条自行回升的问题。
