长槽型螺旋给料输送设备结构设计

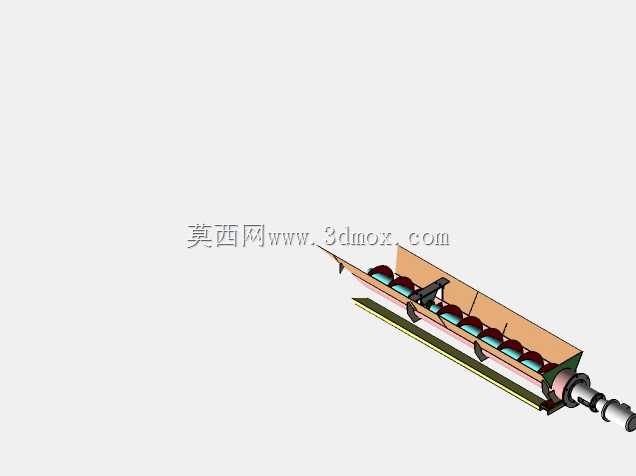

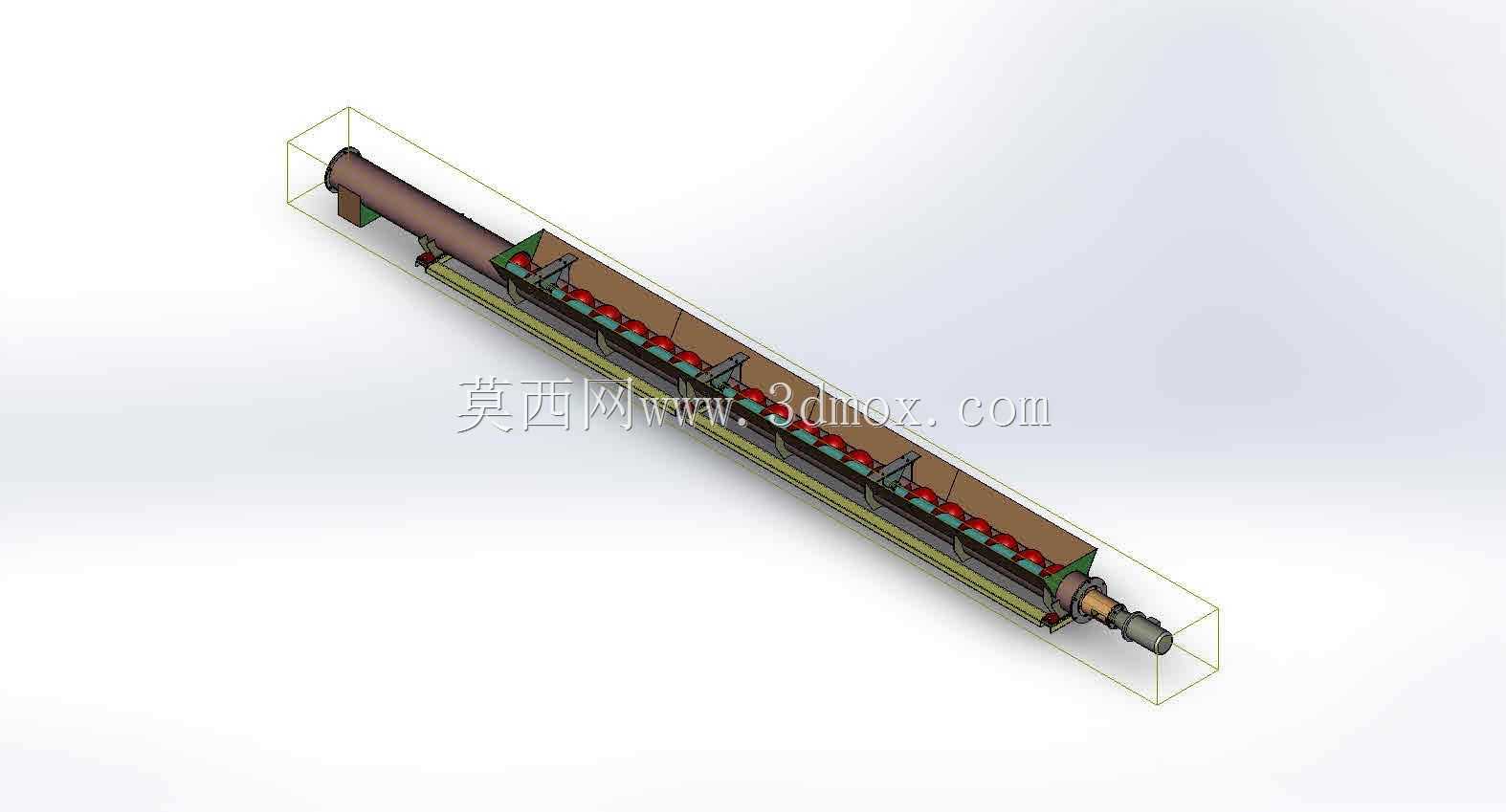

　　在散料连续输送的工程场景里，这类长槽型螺旋输送结构常被用于粉体、小颗粒散料的水平定量给料作业，常见于粮食加工、建材配料、化工粉体输送、污水处理站污泥输送等工段，承担从料仓到下游工艺设备的均匀给料任务，避免物料架桥、下料不均导致的工艺参数波动。整套结构采用U型长槽作为物料承载主体，槽体截面尺寸根据额定输送量匹配，本次设计的槽体宽度适配常规中小产能给料需求，整体长度可根据现场安装工位的水平距离调整，槽体两端设置端板密封结构，避免细粉料从轴端缝隙溢出，同时端板上预留轴承安装位，支撑内部螺旋轴的转动。螺旋轴作为核心输送部件，采用等螺距连续螺旋叶片焊接在中心轴上的结构，叶片边缘与槽体内壁保留均匀间隙，既避免转动时叶片刮蹭槽壁产生卡滞，

　　也能减少槽壁残留物料的堆积，针对磨蚀性较强的物料，叶片边缘可额外堆焊耐磨层提升使用寿命，轴体一端通过联轴器与驱动端的减速电机直连，省去复杂的链传动或带传动结构，减少传动环节的功率损耗与维护点，驱动端的安装座与槽体端部采用螺栓可拆卸连接，方便后期检修时拆解抽出螺旋轴清理内部残留物料。槽体顶部设置分段式盖板，盖板与槽体采用快拆卡扣连接，日常巡检时可快速打开盖板观察内部物料输送状态，清理卡入叶片间的异物，盖板上可根据上游料仓的落料位置开设进料口，进料口处设置导流挡板，避免物料直接冲击螺旋叶片造成叶片局部变形。槽体底部沿长度方向间隔设置支撑脚架，脚架上预留长条形安装孔，可适配现场安装基础的位置误差，

　　安装时需保证槽体整体水平度偏差在允许范围内，避免螺旋轴转动时因槽体倾斜导致物料向一端堆积，增大驱动负载。结构设计阶段重点考虑了物料的流动特性，针对易结拱的细粉料，在槽体进料段的叶片采用变螺距设计，进料口位置的螺距略小于输送段螺距，让物料进入槽体后能快速被螺旋叶片推送离开进料区，减少进料口处的物料堆积堵料风险；针对含水率较高的粘性物料，槽体内壁做光滑处理，同时在叶片表面喷涂不粘涂层，降低物料粘附在叶片和槽壁上的概率，避免长期运行后物料结块导致输送效率下降。传动端的密封结构采用填料密封加骨架油封的双重密封形式，填料函内填充耐磨密封填料，可通过压盖螺栓调整填料压紧度，适配不同物料的密封需求，避免细粉料进入轴承座造成轴承磨损，

　　轴承选用带座外球面轴承，具备一定的调心能力，可补偿长轴加工、安装过程中产生的同轴度误差，降低轴系转动时的附加载荷。整套结构的安装边界需预留端部驱动装置的维护空间，驱动端外侧至少留出相当于槽体宽度1.5倍的操作空间，方便后期拆解联轴器、更换轴承等维护作业，槽体上方的盖板开启空间需避开上方的管线、桥架等障碍物，保证盖板可完全开启进行内部清理。实际运行时，螺旋轴匀速转动，物料在自身重力和槽壁摩擦力的作用下，不随螺旋叶片一同旋转，而是沿着螺旋叶片的导程方向向前推移，实现连续均匀给料，给料量可通过调整驱动电机的转速进行线性调节，适配不同工艺段的产能需求，相比带式输送机，这类螺旋输送结构的整体密封性更好，输送过程中无粉尘外溢，适合对环境洁净度有要求的生产车间，同时整体结构紧凑，占用的水平安装空间更小，可在狭窄的设备间隙内布置，完成多点位的物料转接输送任务。设计过程中对螺旋轴的挠度做了校核，长轴在自重和物料载荷作用下的最大挠度控制在允许范围内，避免轴体转动时产生径向跳动刮蹭槽壁，轴体中间位置可根据长度增设中间吊挂轴承，进一步提升长轴的运行稳定性，中间吊挂轴承的结构做了扁平化设计，减少对物料输送流道的阻挡，避免物料在轴承位置堆积堵料。
