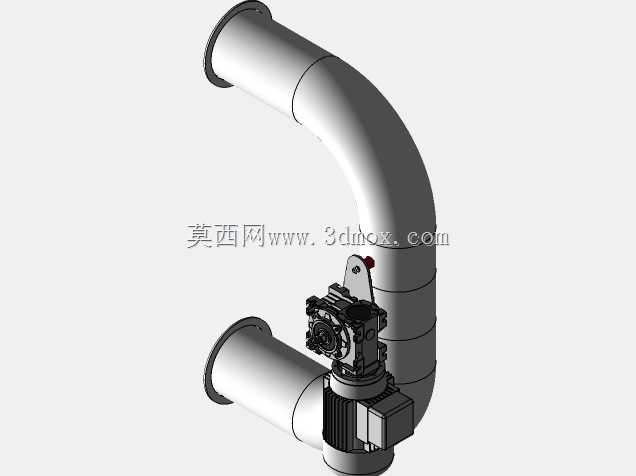

电动弯管阻尼调节风门结构设计

　　在工业通风、废气输送、工艺风路管控的现场场景里，这类带S型弯管集成的电动阻尼风门，主要承担管路风阻调节、通路截断、风量精准分配的作用，常见于涂装线排风系统、工业除尘支管、锅炉送风旁路、化工尾气处理管路这类需要动态调整风路参数的工位。不同于常规直装式圆风门，这款结构直接将风门组件与90度+90度组合的S型弯管做了一体化集成设计，省去了现场额外拼接弯管与风门的法兰对接工序，也避免了多段拼接带来的密封泄漏风险，尤其适合安装空间局促、管路走向需要连续转弯的紧凑布设场景。

　　从功能实现逻辑来看，风门的启闭与开度调节完全由侧装的电动执行机构驱动，执行器输出端直接连接阀板转轴，省去了中间连杆传动的间隙累积，阀板采用与管道内径匹配的圆弧密封结构，全关状态下可实现管路的有效截断，0-90度开度区间内可根据系统风压、风量需求做任意角度锁定，配合风路的压力传感器反馈，可实现管路阻尼的动态匹配，避免风路系统出现局部风速过高、支管风量分配不均的问题。弯管部分采用等径圆弧过渡设计，弯曲半径取管道通径的1.5倍，既保证了风路通过时的压损控制在合理区间，也避免了直角弯带来的积尘、积液残留问题，对于输送含少量粉尘、凝露的介质场景，这种圆弧弯结构能大幅降低管路堵塞的维护频次。

　　设计阶段首先要明确安装边界的约束，整个组件的外围轮廓由弯管的走向决定，两个法兰端面的中心距、法兰端面的朝向是现场安装对接的核心尺寸基准，建模时需要先确定两端法兰的安装坐标，再反推弯管的中心轨迹，保证弯管段的壁厚均匀，折弯处的椭圆度控制在管道通径的3%以内，避免影响阀板的转动间隙。电动执行器的安装座直接焊接在弯管的外侧壁上，安装座的加工面需要与阀板转轴保持严格的垂直公差，否则会出现执行器输出轴卡滞、阀板密封面偏磨的问题；执行器与阀杆的连接采用键传动加锁紧顶丝的双重固定结构，可承受风路带压启闭时的冲击扭矩，避免长期运行出现阀板走位、开度失准的问题。

　　结构细节上，阀板转轴穿过弯管壁的位置采用双重填料密封结构，内置耐高温耐磨的密封填料，配合压盖的预紧力调节，可保证管路内带压介质不会从转轴位置泄漏，同时也能降低转轴转动时的摩擦阻力。两端的连接法兰采用标准凸面法兰结构，法兰的螺栓孔分布、密封面尺寸完全匹配对应通径的行业管路标准，现场安装时可直接与上下游管路对接，不需要额外制作过渡连接件。整个组件的重心落在弯管的几何中心偏执行器一侧，安装时需要在弯管的中段位置设置配套的支撑托架，避免长期运行后管路重量拉扯法兰连接面造成密封失效，建模时已经预留了支撑耳板的安装位置，耳板上的长圆孔可适配现场支撑件的安装误差调整。

　　从实际使用的适配性来看，这种集成式风门结构相比分体式的弯管加风门组合，整体安装长度缩短了近三分之一，对于设备内部布管空间紧张的场景，比如成套废气处理设备的内部风路、涂装设备的室体排风支管，能大幅降低管路布设的难度，同时减少了一组法兰连接点，也就减少了一个潜在的泄漏点，后期维护时只需要定期检查执行器的限位、转轴密封的填料磨损情况即可，不需要对弯管段做特殊维护。阀板的边缘镶嵌有弹性密封胶条，胶条采用可更换结构，长期运行出现磨损后，只需要拆开执行器端的阀板固定件，即可抽出阀板更换密封胶条，不需要将整个风门从管路上切割拆除，大幅降低了后期运维的成本与停机时间。
