加煤机用栈桥式承载地板结构设计

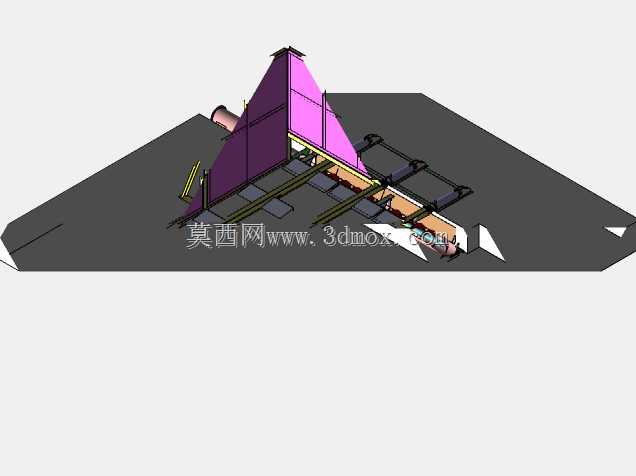

　　这套承载地板结构主要配套燃煤输送环节的加煤机设备使用，常见于火力发电厂输煤栈桥、矿区集中供煤站、大型工业锅炉房的上煤作业段，作为加煤机落料、临时储料、人员巡检通行的一体化承载平台，替代传统的混凝土浇筑平台，解决原有固定式平台检修难、落料堆积清理不便、设备适配性差的问题。从结构组成来看，整个构件分为下部混凝土基座预埋段、中部金属支撑框架、上部铺板单元、侧边挡料围护四个部分，下部基座预留了与加煤机出料段对接的管道穿装槽，安装时直接与现场预埋地脚螺栓对位固定，不需要额外做现场焊接调整，适配现有多数往复式、叶轮式加煤机的出料口高度，安装边界预留了两侧各300mm的巡检通道空间，整体平台高度比加煤机出料段下沿低150mm，

　　避免落料过程中物料飞溅溢出。中部支撑框架采用矩形型钢做立柱与横向主梁，立柱底部设置了加劲肋板与基座预埋件连接，主梁之间排布次梁，次梁间距根据上部铺板的承载能力设定，单平米可承载不超过2吨的散煤堆积荷载，同时满足巡检人员单人携带工具通行的承重要求，框架侧边设置了斜向支撑，抵消落料时物料冲击带来的水平方向作用力，避免长期使用后框架出现侧向偏移。上部铺板采用分块式格栅结构，每块铺板通过螺栓与次梁固定，格栅间隙控制在20mm，既可以让落料携带的煤粉碎屑漏到下方收集槽，又不会卡住巡检人员的鞋跟，铺板表面做了防滑凸起处理，在煤粉堆积的工况下也能保证人员行走的摩擦力，避免滑倒风险。侧边挡料围护采用装配式立板，立板高度为1200mm，

　　刚好挡住落料时的飞溅散煤，立板与框架之间采用快拆螺栓连接，当需要清理框架内侧积煤或者检修下部穿装管道时，可以快速拆卸对应位置的立板，不需要整体拆除围护结构。设计过程中优先考虑了现场的检修维护需求，整个平台的所有金属构件都做了分块模块化处理，单块构件重量不超过50kg，不需要起重设备，两名检修人员就可以完成单块铺板或者立板的更换作业，避免传统焊接结构出现局部变形后必须整体切割返修的问题。基座部分的穿装槽做了圆角过渡处理，减少管道穿装时的磕碰，槽边预留了密封件安装槽，安装管道后可以填充密封胶条，避免煤粉从管道与槽体的缝隙漏出到平台下方。在实际工况适配中，这套结构考虑了输煤环境下的煤粉腐蚀问题，所有金属构件表面都做了耐磨防腐涂层处理，

　　框架的焊缝位置都做了打磨平滑处理，避免积煤死角，日常巡检时只需要用压缩空气吹扫就可以清理铺板缝隙的积煤，不需要人工逐个抠挖缝隙。平台的端部预留了与外部巡检步道对接的连接耳板，可以根据现场实际布局直接拼接同规格的步道结构，不需要额外做转接件设计，整体安装公差控制在±5mm以内，现场安装时只需要调整地脚螺栓的高度就可以完成平台水平度校准，不需要二次切割构件。从受力逻辑来看，整个结构的荷载传递路径清晰，上部铺板承受的人员与物料荷载通过次梁传递到主梁，再通过主梁传递到四根主立柱，最终通过立柱传递到下部混凝土基座，斜向支撑主要抵消水平方向的冲击荷载，避免立柱长期受侧向力出现弯曲变形，铺板的分块设计也让局部荷载不会扩散到整个平台，单块铺板出现变形损坏时不会影响其他区域的正常使用。针对加煤机作业时的振动问题，立柱与基座连接的位置预留了减震垫安装位，可以根据现场振动情况加装橡胶减震垫，减少振动传递到基座带来的螺栓松动问题，日常维护时只需要定期检查连接螺栓的紧固情况，不需要做复杂的探伤检测，降低运维的工作量。
