长条形工件定位夹紧焊接工装结构

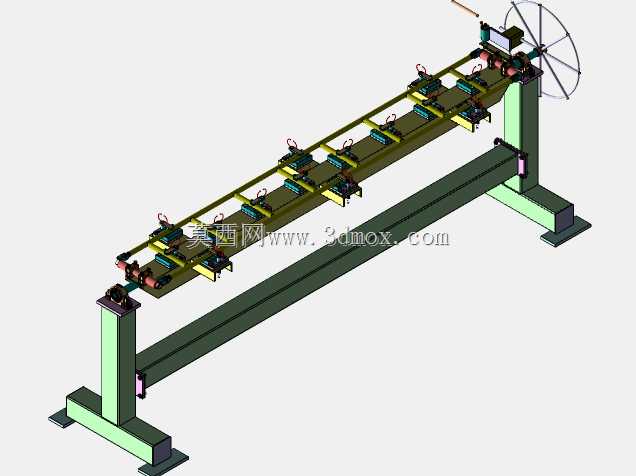

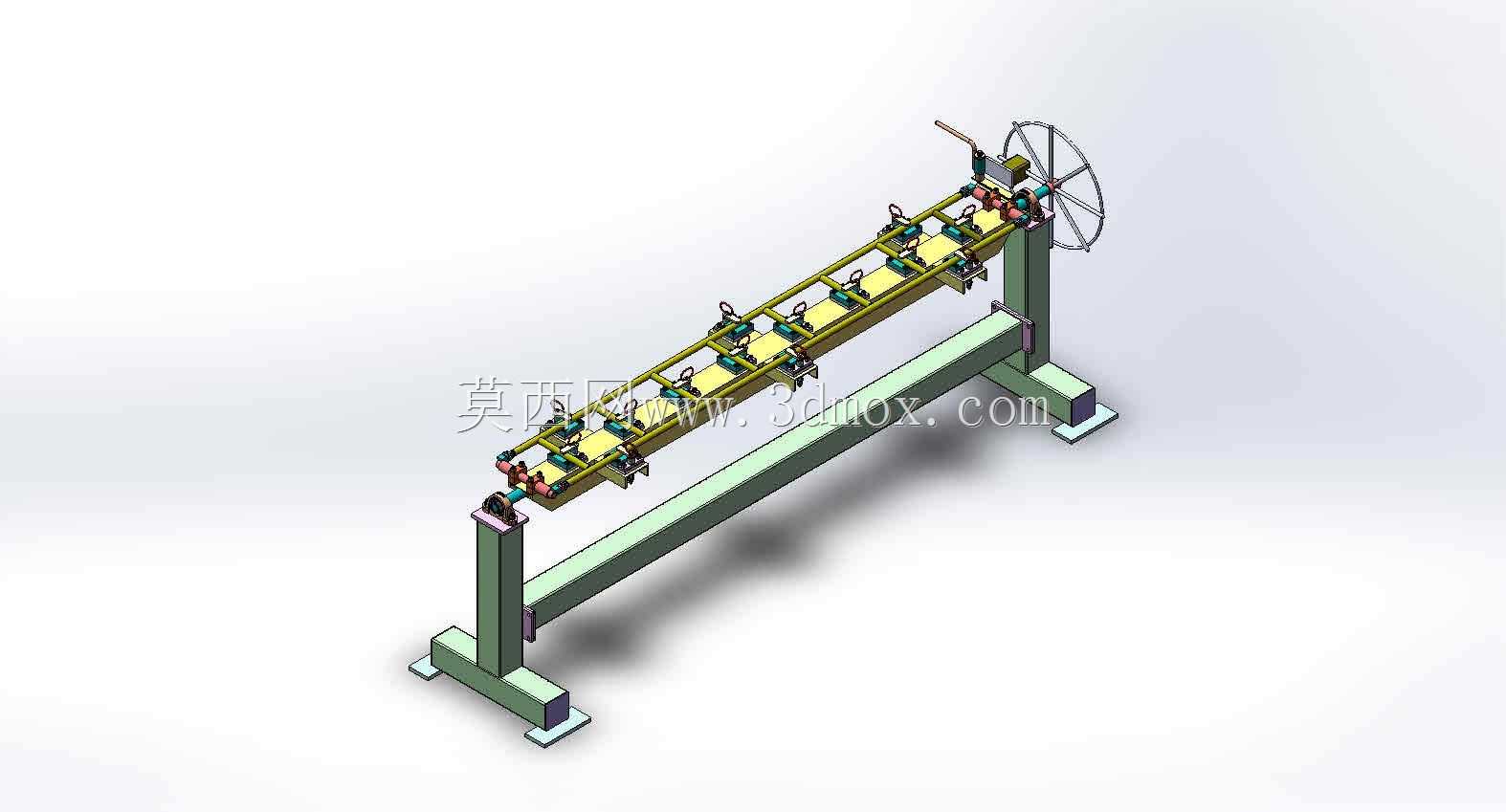

　　这套工装主要面向长条形金属型材类工件的组对、焊接、铆接工序设计，在钢结构加工、五金型材制品生产、小型金属构件预制车间的工位上十分常见，解决的是细长工件加工过程中易变形、定位基准难统一、多工位夹紧一致性差的痛点。从结构布局来看，整体采用双立柱支撑的龙门式横梁框架，底部通过带调平脚垫的方形安装座与车间工位地面或工作台面固定，安装时需要保证两侧立柱的垂直度、横梁的水平度误差控制在0.2mm/m以内，避免后续装夹工件时出现基准偏移。横梁作为整套工装的承载主体，沿长度方向等距布置了多组快速夹紧单元，每组夹紧单元都配备了可调节的定位挡块与压头，压头接触工件的位置嵌有非金属防滑垫，既可以避免装夹过程中刮伤工件表面，

　　也能增大摩擦力防止焊接过程中工件受应力作用发生窜动。工装的端部设置了手轮驱动的进给调节机构，通过丝杆传动可以带动端部定位挡块沿横梁长度方向移动，适配不同长度规格的工件装夹需求，调节行程覆盖常见的1-3米长条形型材加工范围，不需要额外更换工装配件就能完成多规格工件的快速换产。在实际生产场景中，操作工人先将待加工的长条形工件逐段放置到横梁上的定位支撑块上，通过端部的手轮调整好工件的轴向定位位置，之后依次扳动各夹紧单元的快速夹手柄，就能将工件牢牢固定在工装上，全程不需要额外的测量找正，单工位装夹时间相比传统的点焊固定、压板压装方式缩短60%以上。设计过程中充分考虑了焊接工序的作业空间，夹紧单元的布置避开了常见的焊缝位置，

　　焊枪可以在工装上方、侧方无阻碍作业，不会出现夹具干涉焊接路径的问题；同时框架结构采用空心矩形型钢焊接后去应力处理，整体刚性足够承受焊接过程中的热变形应力与工件装夹的冲击力，长期使用不会出现框架变形导致的定位精度下降。两侧立柱与横梁之间采用螺栓连接的装配式结构，运输过程中可以拆分后打包，进入车间后再快速组装，不需要大型吊装设备配合，适配中小型加工车间的场地条件。工装的所有转动、滑动配合位置都预留了润滑注油孔，日常维护只需要定期加注润滑脂就能保证调节机构的顺畅运行，压头、定位块这些易损件都采用标准化快换设计，磨损后不需要整组更换夹紧单元，只需要拆卸固定螺丝就能完成配件替换，降低长期使用的维护成本。在安装边界上，

　　整套工装的宽度方向尺寸控制在1.2米以内，长度随适配工件的最大长度调整，高度方向距离安装面的作业高度设置为0.85米，符合人工站立作业的人机工程学要求，工人长时间操作不会出现过度弯腰或者抬手的疲劳问题。针对不同截面形状的工件，只需要更换对应型面的定位支撑块与压头，就能适配矩形管、角钢、槽钢、异形长条型材的装夹需求，不需要重新制作整套工装，拓展性能够覆盖多数小型长条金属构件的加工作业要求。
