立式煤仓螺旋给料输送设备结构

　　在散状物料储运、燃煤供给、粉体加工的生产场景里，这类立式带储料仓的螺旋输送结构，是衔接上游储料环节与下游定量给料工序的核心中转设备，常见于中小型燃煤锅炉供料、粮食加工粉体中转、建材行业粉料定量输送工位，解决散料从静态储仓到动态输送过程中容易出现的架桥、堵料、给料量波动大的工程痛点。

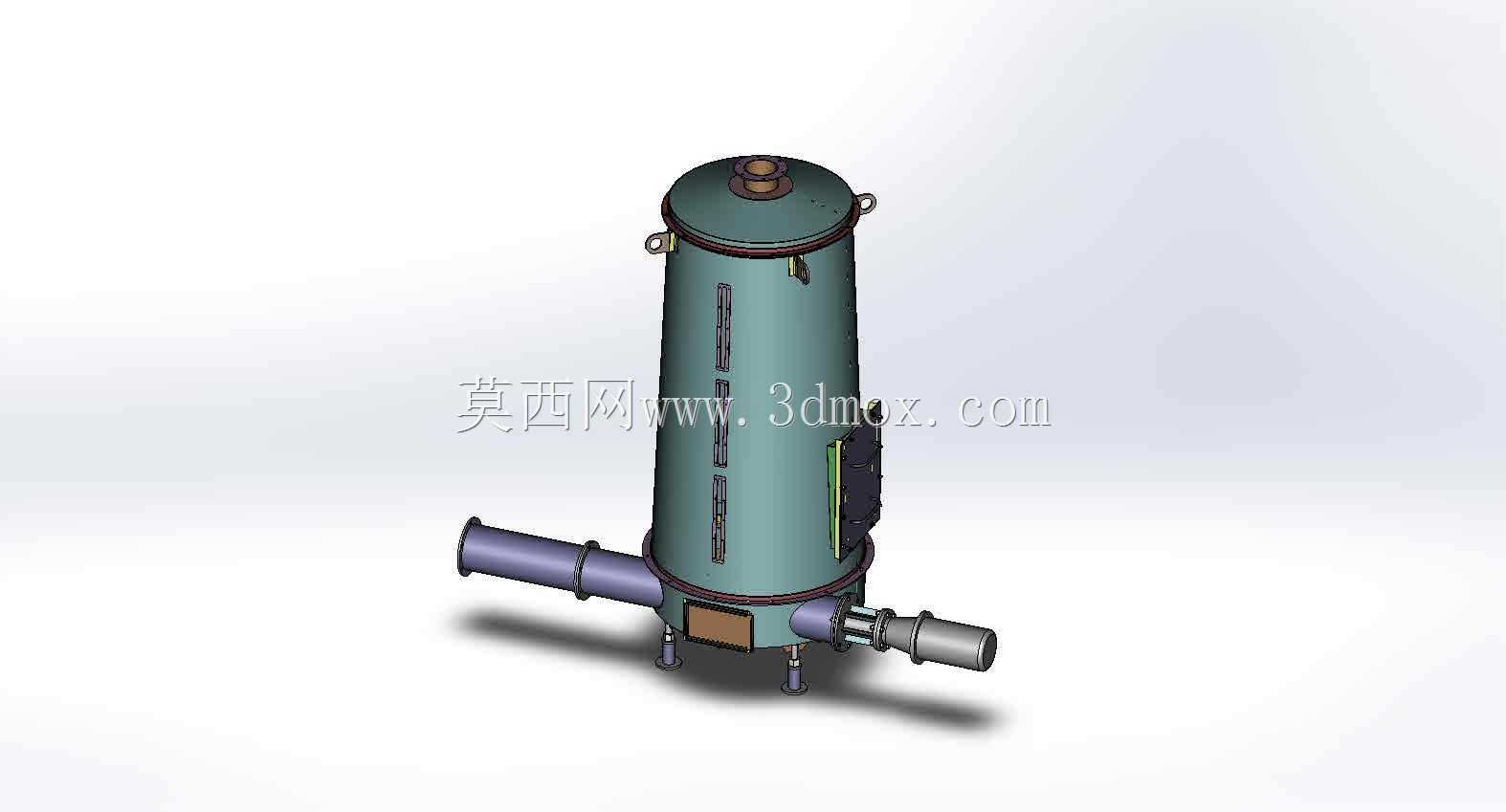

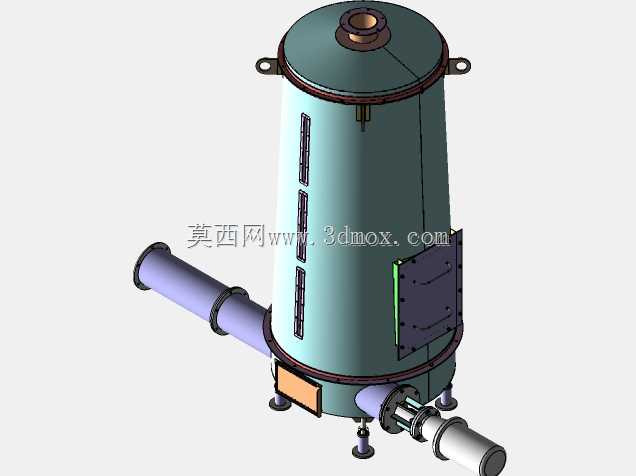

　　从结构设计逻辑来看，整体采用立式承压仓体搭配侧置水平螺旋输出的布局，仓体上部为圆柱形承压段，顶部设置快开式检修人孔与吊装吊耳，既满足日常检修时人员进入仓内清理结块物料的需求，也方便设备整体吊装就位时的吊点挂载；仓体侧壁沿轴向开设长条式观察视窗，运维人员可直接目视查看仓内物料料位高度与物料流动状态，无需额外加装复杂的料位检测元件即可实现基础料位判断，降低设备配套成本。仓体下部做锥段收束设计，将物料自然导流至底部的螺旋进料口，锥段倾斜角度参考散煤、粉状物料的自然安息角设置，避免物料在仓壁滞留结拱，锥段外侧预留的检修口可在出现大块物料卡滞时快速打开疏通，无需拆解整体仓体。

　　侧置的螺旋输送组件采用悬臂式安装结构，螺旋轴一端通过轴承座固定在仓体侧壁的支撑结构上，另一端直接对接驱动单元，输送管段与仓体下部的出料口采用法兰密封连接，避免输送过程中粉尘外溢；螺旋叶片采用等螺距实体面型设计，针对煤块、颗粒粉料的输送特性，叶片与输送管内壁的间隙控制在3-5mm区间，既保证输送过程中不会出现大量物料回料，也避免叶片与管壁摩擦产生额外的功率损耗。仓体底部设置三个可调式支撑脚，每个支撑脚都带有高度调节螺纹结构，安装时可根据现场基础的平整度调整支撑高度，保证仓体垂直度偏差不超过千分之一，避免螺旋轴因仓体倾斜出现偏磨、轴承载荷不均的问题。

　　从安装边界来看，设备整体安装时需要预留上部不少于1.2倍仓体高度的吊装检修空间，侧方螺旋输出端需要预留至少0.8m的驱动单元维护空间，用于后期更换轴承、密封件以及检修驱动部件；设备进料接口位于仓体顶部，可对接上游的皮带输送机出料口、溜管等来料设备，螺旋输出端可直接对接下游的斗式提升机、皮带输送机或者计量给料设备，接口尺寸采用行业通用的圆形法兰标准，可直接适配多数常规散料输送管线的对接需求。

　　设计过程中针对散料输送的常见故障做了对应结构优化：仓体内壁做光滑过渡处理，所有焊缝打磨至与母材齐平，避免物料在焊缝凸起处挂料滞留；螺旋轴的密封采用填料密封加骨架油封的双重密封结构，防止细粉状物料从轴端缝隙溢出污染现场环境；仓体顶部设置的排气口可平衡仓内气压，避免物料下落过程中仓内正压导致的粉尘从检修口、视窗缝隙溢出。在实际工况运行中，该结构可实现储料与定量输送一体化，无需额外搭配独立的储料仓与给料机，减少了设备之间的衔接溜管环节，降低了整个输送系统的占地面积与安装成本，对于场地空间受限的中小型生产车间适配性更强。

　　建模过程中对所有配合面做了公差匹配，比如支撑脚与仓体底部的安装法兰、螺旋输送段与仓体的连接法兰都预留了螺栓安装间隙，方便实际生产加工时的装配调整；仓体上的所有附属部件，包括视镜、吊耳、检修门都采用标准化的工程常用件规格，后期运维时可直接采购标准配件更换，无需定制加工，降低设备全生命周期的维护成本。针对不同物料的输送需求，螺旋轴的转速可通过调整驱动单元的减速比实现适配，输送粉状物料时采用较低转速避免物料飞扬，输送颗粒状煤块时可适当提高转速保证输送效率，整体结构的模块化设计也方便后期根据产能需求更换不同直径的螺旋输送管段，无需改动上部储料仓主体结构，适配不同产能的生产线改造需求。
