多层折臂式球团烧结加热炉结构设计

　　在冶金球团生产的连续作业产线中，这类折臂式球团炉主要承担生球的干燥、预热与高温固结工序，区别于传统立式竖炉或带式焙烧机的布局，该设备采用多段折向的悬臂式炉体结构，能够适配车间内受限的竖向安装空间，同时通过折臂段的延长炉腔路径，让球团在炉内的行进过程中获得更均匀的热场覆盖，避免局部过烧或生球核心未达到固结温度的问题。

　　从实际作业场景来看，该设备通常布置在造球盘与成品筛分工段之间，进料端对接生球布料机构，顶部的排烟接口直接连通车间的余热回收与除尘系统，不需要额外搭建长距离的排烟管廊，能够压缩产线的横向占地长度。炉体的每一段折臂内部都预留了烧嘴安装位与温度传感器布设点位，设计时将热气流的流向设置为与球团行进方向逆向，高温烟气从出料端附近通入，顺着折臂腔道逐段流向进料端，在流动过程中逐步将热量传递给不同阶段的球团，既能够利用烟气余热对刚进入炉腔的生球进行低温干燥，减少生球遇高温炸裂的概率，也能让出料端的球团处于最高温的固结区间，保证球团的抗压强度满足后续高炉冶炼的要求。

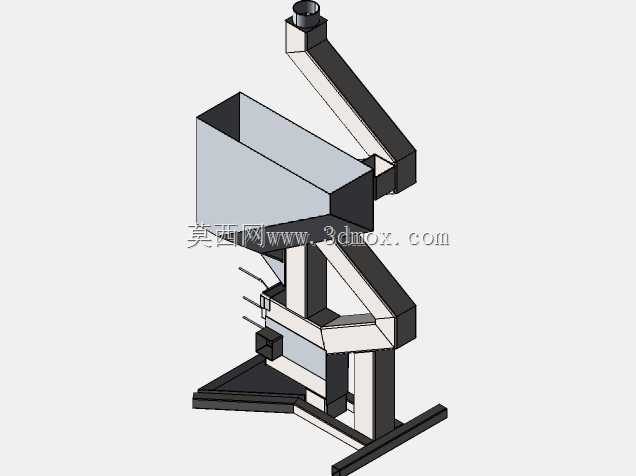

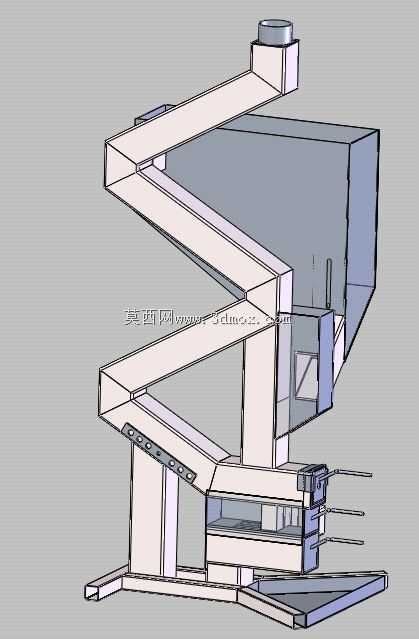

　　结构设计层面，该炉体的支撑框架采用型钢焊接成型，每段折臂的衔接处都设置了加强筋板与热膨胀补偿结构，因为炉内工作温度通常达到一千摄氏度以上，金属构件在高温下会产生线性膨胀，预留的膨胀间隙能够避免炉体在升温过程中出现结构变形或焊缝开裂的问题。炉腔内壁设计为可拆卸的耐火衬板安装结构，衬板采用耐高温的浇注料预制件，通过螺栓固定在炉体钢结构上，后期维护时不需要整体拆除炉体，仅需更换磨损或脱落的局部衬板即可，能够大幅缩短停炉检修的时间。出料端设置了多根平行的出料导杆，导杆采用耐热合金钢材质，表面做渗铝处理，能够承受高温球团的长期摩擦与氧化，导杆之间的间隙根据成品球团的粒径设计，既能够让合格的球团顺利滑落至后续输送设备，也能阻挡偶然脱落的耐火衬板碎块进入成品料流。

　　安装边界方面，该设备的底部支撑脚需要固定在预埋了地脚螺栓的混凝土基础上，基础的承载能力需要满足炉体满负荷工作时的总重量，包括钢结构自重、耐火衬板重量、炉内球团重量以及管道附件的附加载荷。设备安装时需要保证每段折臂的水平度偏差控制在允许范围内，避免球团在炉内移动时出现偏流，导致局部料层厚度不均影响加热效果。侧面预留的操作平台接口能够对接车间的巡检通道，方便操作人员日常检查烧嘴工作状态、观察炉内料流情况，设备与周边其他工艺设备的安全间距需要满足工业炉窑的安全规范要求，电气布线与燃气管道都需要沿设备侧面的专用走线架布设，避开高温炉壁的热辐射区域，防止管线长期受高温老化出现泄漏风险。

　　不同于常规直通式工业炉的设计思路，这种多折臂的结构在有限的竖向空间内拉长了热交换路径，不需要额外增加设备的占地长度，对于老旧车间的产线升级改造场景尤为适用，不需要大规模调整现有产线的布局，仅需在原有设备的间隙位置即可完成安装调试。炉体的每一段折臂都设置了独立的观察孔与检修门，观察孔采用耐高温石英玻璃，能够在不停炉的状态下观察炉内球团的运动状态与加热情况，检修门的密封结构采用耐高温石棉盘根，保证炉腔的密封性，减少冷风渗入导致的热效率损失。在热工参数匹配上，每段炉腔的温度可以独立控制，根据不同原料球团的焙烧工艺要求，灵活调整各段的烧嘴功率，适配赤铁矿、磁铁矿等不同原料的球团生产需求，不需要对炉体结构做大规模改动即可切换生产品种。
