带驱动单元的管式螺旋给料输送设备

　　在粉体、颗粒状物料的短距离转运与定量给料工况中，这类带侧装驱动单元的管式螺旋输送结构是车间产线衔接、料仓出料环节的常用设备，不同于敞开式皮带输送易撒漏、扬尘的问题，封闭的管壳结构能在输送过程中避免物料外泄，适配食品加工、建材配料、化工粉料转运、粮食仓储等多个场景的散料输送需求，尤其适合有防尘要求、需要控制给料量的工艺环节。

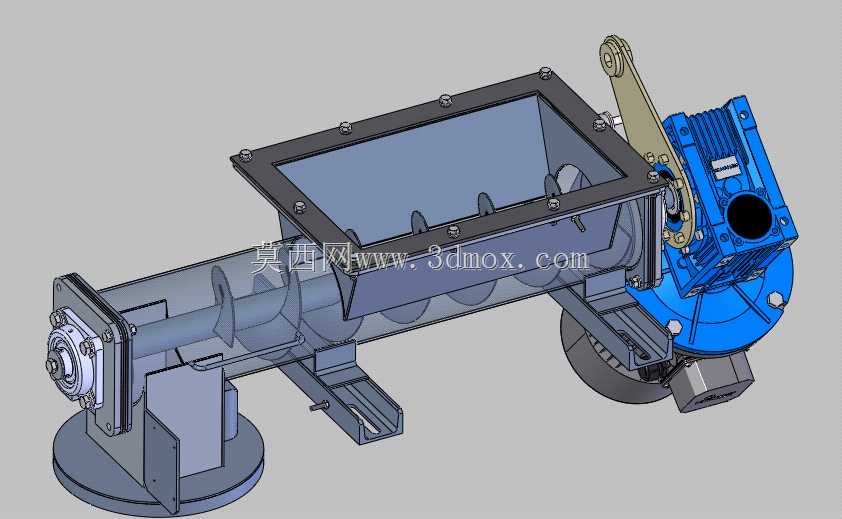

　　从实际功能来看，该设备核心是通过管内旋转的螺旋叶片推动物料沿轴向移动，上方的方形进料口采用法兰边设计，可直接对接料仓出料口或者上游设备的落料端，法兰边上的预留螺栓孔能保证连接密封性，避免进料段出现粉料溢散；管体末端的端座集成了轴承密封结构，既可以支撑螺旋轴的径向载荷，也能阻挡管内物料从轴端缝隙漏出，适配有一定磨琢性的粉料、小颗粒物料输送，不会因为长期运行出现轴端漏料的问题。

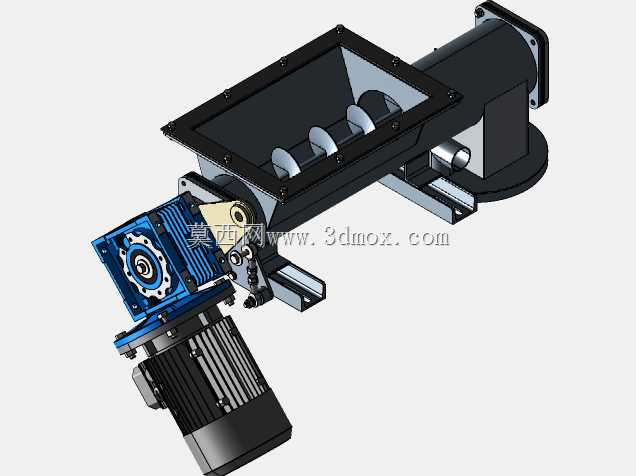

　　设计层面上，驱动单元采用侧装斜置的蜗轮蜗杆减速结构，直接通过联轴器与螺旋轴连接，省去了额外的链传动、带传动结构，既压缩了设备整体的安装空间，也减少了传动环节的功率损耗，减速单元自带的自锁特性还能在停机时避免物料因为重力压载导致螺旋轴反转，防止出料口出现物料堆积堵料的问题。设备底部的支撑座预留了安装固定孔，可直接通过膨胀螺栓或者焊接方式固定在设备平台或者钢架基础上，支撑座的高度设计预留了下方接料设备的安装空间，不需要额外搭建过高的支架就能匹配常规的包装机、配料秤、斗式提升机等下游设备的进料高度。

　　从安装边界来看，该设备的进料口法兰尺寸、管体直径、整体长度都属于紧凑型小流量输送规格，适合每小时数立方以内的小产能给料场景，安装时不需要预留过大的检修空间，驱动侧预留出减速电机的接线与散热空间即可，管体侧面的观察口（图中透明段结构）可以在运行时直接观察内部物料的输送状态，出现堵料、叶片卡滞时能快速定位故障位置，不需要完全拆解管壳就能排查问题。螺旋叶片采用等螺距设计，输送过程中物料的移动速度稳定，配合变频调速的驱动电机就能实现定量给料，适配需要精准控制物料进给量的配料工序，比如混凝土搅拌站的粉料添加、食品生产线的原料定量输送、塑料加工行业的粒子供料等场景都能适配。

　　结构细节上，管体与端座、进料口的连接都采用法兰螺栓紧固，密封件可选用橡胶或者四氟材质，根据输送物料的腐蚀性、温度特性更换对应的密封材质即可，不需要改动主体结构；螺旋轴与叶片的连接采用连续焊接结构，避免叶片在推送磨琢性物料时出现开焊变形，长期运行的稳定性更好，针对有粘性的物料，还可以在叶片表面增加防粘涂层，减少物料粘附在叶片上导致的输送效率下降问题。设备整体的重心集中在底部支撑座位置，安装后运行振动小，不需要做额外的减震基础就能稳定运行，适合在空间紧凑的车间内部布置，也可以作为移动给料站的输送单元，搭配脚轮就能实现不同工位之间的转场使用。
