立式地板折叠升降输送机构三维设计

项目分类:升降机 发布时间:2022-06-09 ID:656303
  • 立式地板折叠升降输送机构三维设计
  • 立式地板折叠升降输送机构三维设计

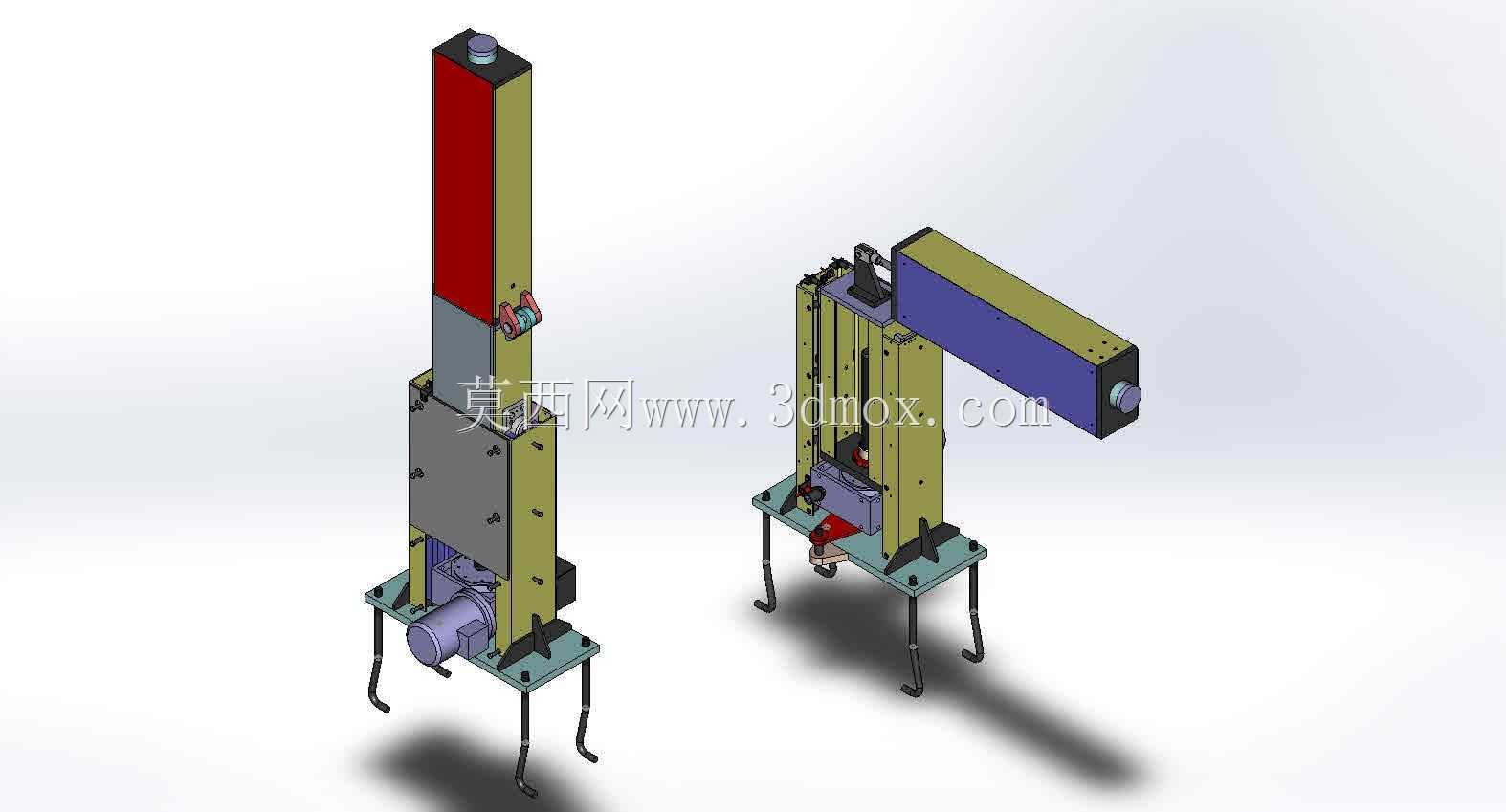

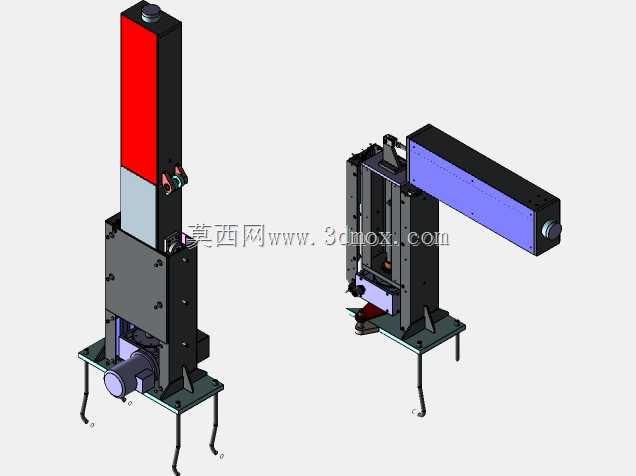

  这款折叠升降机构的设计初衷,是解决狭小生产工位内的垂直物料输送与高度适配问题,常见于电子组装线旁的物料周转、小型加工单元的工件上下料、仓储区域的轻型货物层间转运场景,尤其适合安装空间局促、无法布置大尺寸剪叉升降台或固定导轨提升机的作业环境。从结构布局来看,整套机构采用单立柱承载配合折叠悬臂的设计思路,区别于传统双立柱升降台的对称布局,单立柱主体采用型钢焊接框架作为承载基体,内部集成直线导轨副与传动组件,将升降驱动单元布置在立柱底部,既降低了整体设备的重心,提升安装后的稳定性,也避免了驱动部件上置带来的顶部空间占用问题,适配厂房层高有限的安装场景。折叠悬臂部分采用铰接式连接结构,非工作状态下可将悬臂翻转折叠至与立柱平行的位置,

  大幅缩小设备的闲置占地尺寸,折叠后整体投影面积仅为展开工作状态的35%左右,方便在多工位间灵活周转,也适配临时搭建的生产线快速部署需求。悬臂内部同样集成导向与传动结构,展开后可与立柱升降行程形成叠加,拓展整体的垂直输送高度范围,同时悬臂末端可根据实际使用需求加装工装托盘、夹爪或者输送辊道,适配不同类型的物料承载需求。从安装边界来看,立柱底部采用四脚可调支撑结构,支撑脚带有防滑减震垫,无需在地面做预埋螺栓固定即可完成安装,支撑脚的调节行程可适配地面15mm以内的高度差,降低了对安装地面的平整度要求;整套设备展开工作时,立柱侧需要预留不小于200mm的检修空间,悬臂伸展方向需要预留对应行程长度的无遮挡作业区域,避免运行过程中与周边设备、

  管线发生干涉。传动系统的设计上,立柱部分采用丝杠传动配合直线导轨导向,传动精度控制在0.2mm以内,可满足需要精准对位的上下料作业需求,驱动端采用减速电机直连的方式,减少中间传动环节的间隙累积,同时在立柱上下极限位置布置硬限位与缓冲组件,避免超程运行带来的结构损坏;折叠悬臂的铰接位置带有定位锁止结构,悬臂展开至工作位置后可自动锁止,避免承载过程中悬臂发生意外翻转,锁止结构带有手动解锁装置,需要折叠收纳时可快速操作解锁。结构细节处理上,所有钣金覆盖件均采用折弯成型工艺,拼接处做圆角过渡处理,避免尖锐棱角带来的操作安全隐患,运动部件的外侧均安装有可拆卸的防护盖板,既可以防止生产过程中的粉尘、切屑进入传动导轨与丝杠配合面,

  延长部件使用寿命,也方便后期维护时快速拆卸盖板完成润滑、检修操作。从承载能力设计来看,整套机构的额定承载为50kg,可覆盖绝大多数轻型工件、周转箱的转运需求,升降运行速度控制在0.1m/s以内,运行过程平稳无明显冲击,不会对承载的精密工件造成磕碰损伤。在实际产线应用中,这类折叠升降机构可直接对接生产线的皮带输送线或者工作台面,完成不同高度工位间的物料传递,也可单独作为小型工位的高度调节平台使用,比如配合检测设备调整工件的检测高度,或者配合组装工位调整产品的装配高度,减少操作人员的弯腰抬手作业幅度,降低长时间重复作业的劳动强度。建模过程中对所有运动部件都做了干涉检查,模拟了悬臂从折叠到展开的全行程动作,以及立柱从最低位到最高位的全行程升降动作,确认所有运动路径无结构干涉,铰接位置的转动间隙、导轨副的安装公差都按照实际机加工与装配精度做了预留,模型中的所有安装孔位、配合尺寸都符合常规机械加工的工艺要求,可直接导出工程图用于生产制造,也可作为同类升降机构设计的参考蓝本,根据实际使用场景调整立柱高度、悬臂长度、承载参数即可快速衍生出适配不同需求的变体结构。
