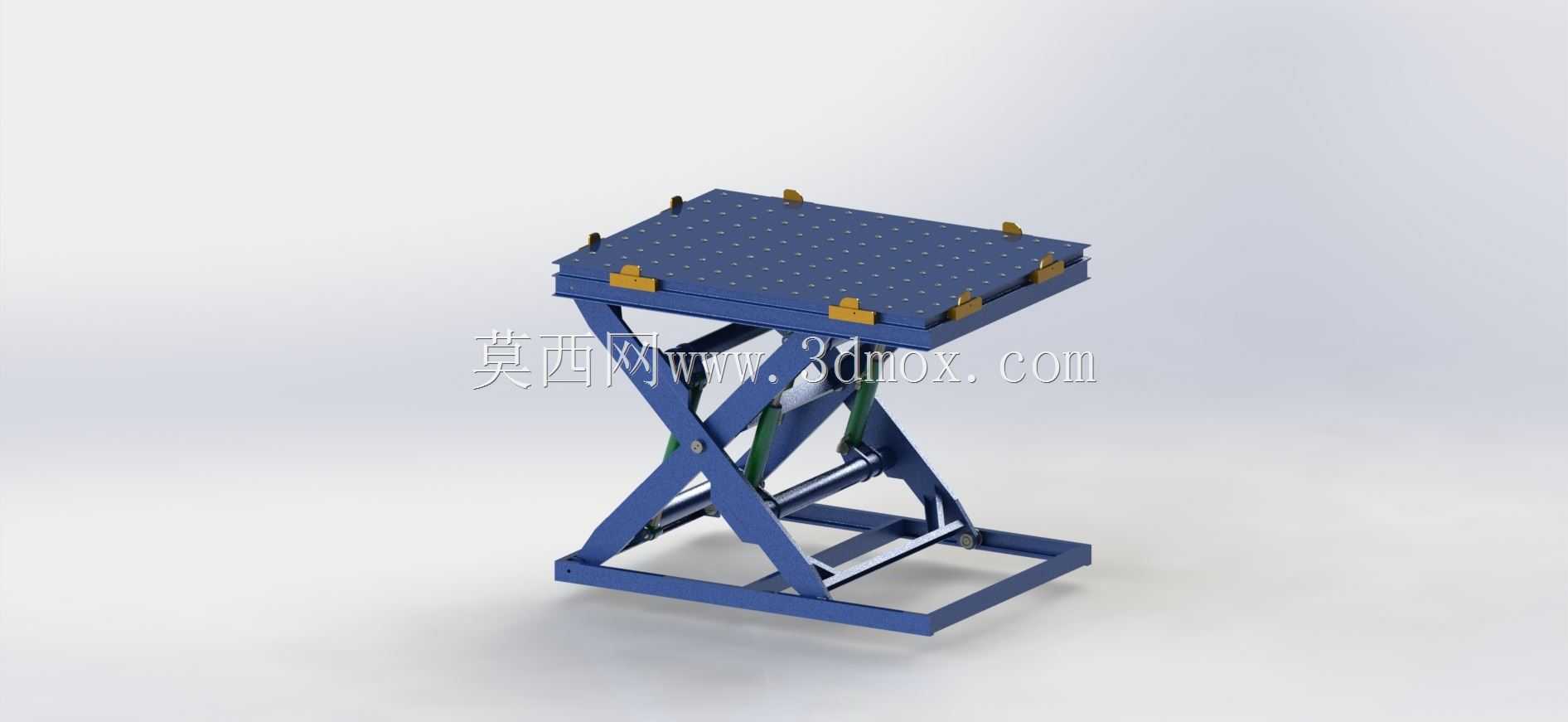

这款重载剪叉式升降作业平台,核心面向厂区重型工件转运、设备安装就位、仓储高位堆垛、户外施工临时举升等场景设计,额定承载能力覆盖15吨级作业需求,区别于轻型载人检修升降台,整体结构全部围绕重载工况做刚度冗余设计。从结构布局来看,设备采用下层固定底架、中层交叉剪叉臂组、上层承载工作台的三层铰接结构,底架采用矩形型钢焊接成框式结构,底部预留了地脚螺栓安装孔位,可直接固定在混凝土地面做固定工位使用,也可在底架加装脚轮组件适配移动作业需求,固定安装时要求基础地面平整度误差不超过3mm/㎡,避免剪叉臂受力偏载造成铰接轴异常磨损。中层剪叉臂组采用双组对称布置的厚壁钢板焊接臂,每侧剪叉臂的铰接点都采用自润滑铜套配合淬硬销轴的连接结构,

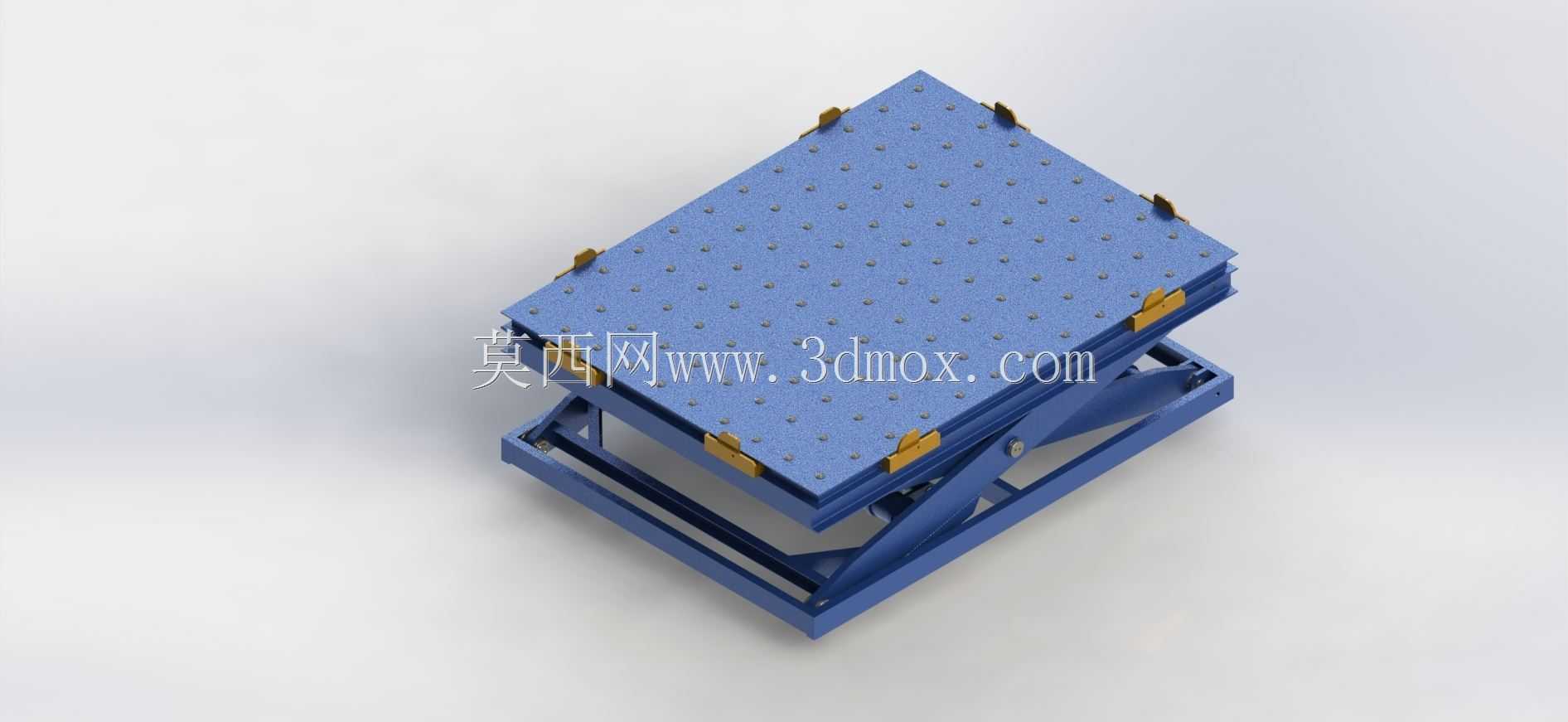

销轴端部设置防尘密封端盖,避免施工现场的粉尘、砂砾进入铰接摩擦面,延长维护周期;剪叉臂的开合驱动采用水平布置的液压油缸,油缸两端分别铰接在两侧剪叉臂的中部支点,相比竖直布置油缸的结构,水平布置的油缸在升降全程的推力输出更线性,不会出现低位启动时推力过载、高位行程末端推力不足的问题,油缸上集成了液压锁与节流调速阀,即使突发液压管路失压,平台也能即时锁止在当前高度,不会出现下坠风险,节流阀可根据作业需求调整升降速度,避免重载举升时速度过快造成工件晃动。上层承载工作台采用带密集防滑定位孔的花纹钢板台面,台面边缘均匀布置了快装式夹具固定座,可快速安装压紧夹具、挡边、护栏等附件,适配不同外形的工件装夹需求,比如固定大型模具、钢结构件、
设备机座时,可直接通过台面的定位孔穿装螺栓固定工件,避免举升过程中工件滑移;台面边缘设置了四个可翻转的定位挡块,当平台升至最高位与上层输送线、作业平台对接时,挡块可翻转嵌入对接平台的定位槽,消除平台与对接面的间隙,方便工件平移转运。设计过程中对剪叉臂的受力做了全行程仿真校核,在最低位时剪叉臂夹角为12度,此时铰接点受力最大,臂板的抗弯安全系数取3.5倍,满足1.25倍额定载荷的静载试验要求;最高位时剪叉臂夹角为55度,此时平台的侧向稳定性最差,设计时在底架两侧加装了可伸缩的支撑支腿,支腿伸出后支撑跨度比底架宽度宽出40%,即使台面承受10%额定载荷的偏载力,也不会出现侧翻风险。设备的安装边界需要注意,
固定安装时周边需要预留不小于800mm的维护空间,方便后期更换铰接铜套、检修液压管路;如果是在车间内使用,需要确认顶部净空高度大于平台最大举升高度加台面工件的最大高度,避免举升到顶时工件碰撞车间顶部的管线、桁车梁。日常使用中,这类重载升降台不适合频繁的连续往复升降作业,单小时作业循环建议不超过20次,避免液压系统过热造成密封件老化加速;铰接点的润滑周期根据作业环境调整,多粉尘环境下每100个作业小时补充一次锂基脂,室内清洁环境下可延长至300小时。台面的定位孔采用统一的孔距设计,可适配不同的工装夹具快速切换,比如焊接作业时可加装焊接平台靠山,装配作业时可加装工件定位 V 型块,不需要重新在台面上钻孔加工,降低现场改造的工作量。剪叉臂的内侧设置了机械限位挡块,当平台升至最大设计高度时,挡块会刚性接触,避免油缸行程超出行程范围造成结构顶死,同时机械限位也能作为液压锁失效后的第二重安全保障,防止平台过度举升造成剪叉臂过中翻转。液压系统的动力单元可根据使用场景选择,固定工位使用时可采用380V工业电驱动的液压站,移动作业场景可选配蓄电池直流动力单元,也可选手动泵作为应急动力,在断电情况下可手动操作将平台缓慢降下,避免工件长时间滞留在高位。
