双工位垂直往复碟式升降输送结构

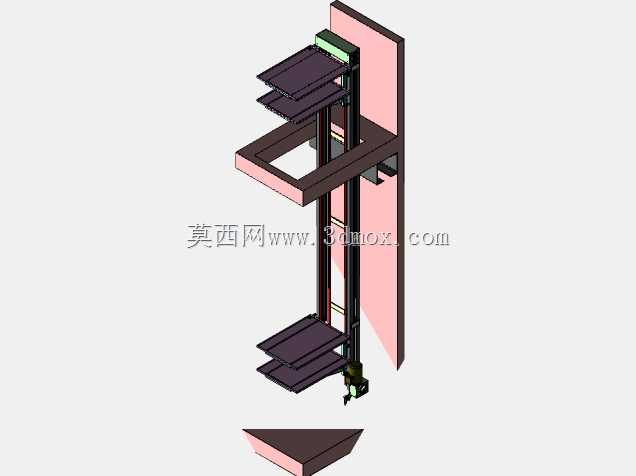

　　这套碟式升降结构主要面向多层车间的小件物料垂直转运场景，常见于电子组装线、轻量包装工序、小型仓储分拣环节的层间物料对接，区别于大吨位货梯与连续式提升机，它的定位是轻载、高频次、定点停靠的短距离垂直输送，适配重量在50kg以内的周转箱、工装托盘、半成品组件的上下层传递，安装时不需要开挖底坑，也不需要额外搭建专用井道，依托现有厂房的立柱或墙面即可完成固定，对于老旧车间改造、产线局部升级的场景适配性极强。从结构布局来看，整套设备采用单立柱悬臂式承载设计，主立柱采用矩形型钢焊接框架作为承载基体，沿立柱长度方向布置两组直线导轨作为升降导向副，配合同步带传动组件实现载台的上下往复运动，传动端配置伺服驱动单元，可精准控制停靠位置，

　　层间停靠精度可控制在±1mm范围内，完全满足产线对接时的输送带高度匹配要求。设备配置上下两组独立的碟式载台，载台采用平板式镂空结构，既减轻自身运动重量，又方便物料放置时的定位，两组载台通过配重块实现重量平衡，可降低驱动电机的输出扭矩，减少运行过程中的能耗与传动件磨损，载台边缘设置有限位挡边，可避免输送过程中物料滑落，同时在载台的进出料侧预留了传感器安装位，可对接产线的光电检测信号，实现物料到位后的自动升降触发。设计过程中优先考虑了安装边界的适配性，整套设备的水平投影宽度控制在0.8m以内，纵深方向不超过1.2m，占用车间地面面积极小，垂直方向的行程可根据实际楼层高度在2m到6m范围内灵活调整，不需要重新改动主体框架结构，

　　只需要调整立柱型材长度与同步带规格即可适配不同的提升高度。导向组件采用密封式直线导轨，可适配车间内多粉尘的工况，减少日常维护的频次，传动同步带内置钢丝芯，长期运行下的伸长率极低，不需要频繁调整张紧结构，设备的上下极限位置设置有硬限位块与电气限位开关双重保护，避免载台超程运行引发的设备碰撞，同时在驱动端配置有抱闸机构，断电情况下载台可即时锁止，不会出现滑落风险。在实际产线对接时，这套升降结构可直接与上下层的皮带输送机、滚筒线完成无缝衔接，载台的工作面高度可根据对接线体的高度做定制化调整，不需要额外增加过渡转接平台，设备运行时的噪音控制在65分贝以内，不会对车间的作业环境造成噪音干扰，载台的运行速度可根据产线的节拍需求在0.

　　1m/s到0.5m/s之间无级调整，既可以满足高速节拍下的快速转运，也可以适配易碎物料的低速平稳输送。结构建模过程中所有的安装孔位、配合公差都按照实际机加工要求做了预留，导轨安装面的平面度、立柱的垂直度公差都标注了明确的技术要求，生产时只需要按照三维模型导出的工程图即可完成下料、焊接、机加工与装配，不需要二次做结构校核，配重块的重量可根据实际载台搭载的物料重量做增减调整，保证驱动负载始终处于最优区间，电气走线全部沿立柱内部的线槽布置，外部无裸露线缆，既美观又可避免生产过程中线缆被剐蹭损坏。
