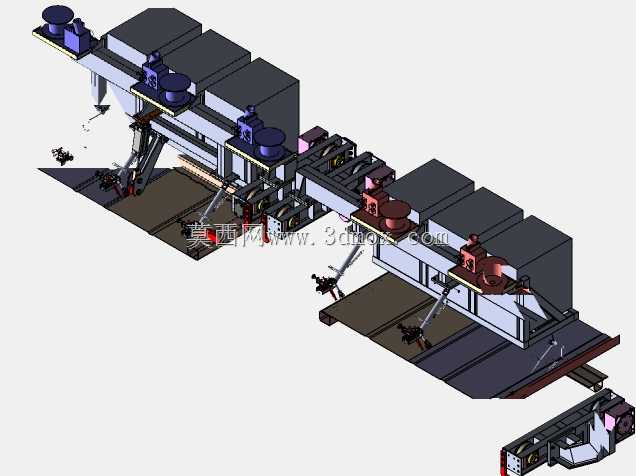

敞车焊接龙门式焊接作业工作站

　　这套龙门式焊接作业装备，主要面向铁路敞车、货运半挂车车厢类大型薄壁钢结构件的长直焊缝、规则分布角焊缝的批量焊接作业场景，在轨道交通车辆修造、货运挂车生产车间的焊接工段承担核心焊接工序，替代传统人工持焊枪的长距离往复作业模式，解决大尺寸工件焊接过程中人员移动距离长、焊缝轨迹一致性差、长焊缝焊接参数波动大的实际生产痛点。从整体布局来看，设备采用双侧立柱高架龙门跨距结构，横跨工件输送工位布置，两侧立柱底部配套直线行走导轨副，可沿工件长度方向做全行程伺服进给，进给轴配套齿轮齿条传动结构，重复定位精度控制在±0.5mm以内，能够适配最长13米以内的敞车侧墙、底板总成类工件的焊接覆盖需求，龙门横梁的净跨距设计为3.2米，立柱内侧净空高度2.

　　8米，可兼容高度2.6米以内的敞车车厢总成整体通过，无需对工件做二次拆分装夹。横梁上共布置四组独立的竖向焊接滑台模组，每组滑台可独立沿横梁横向调整位置，适配不同宽度规格敞车的焊缝分布位置，滑台竖向行程为1.2米，可覆盖从车厢底板到侧墙上沿的全高度焊缝位置，每个滑台末端配套焊枪夹持机构与焊缝跟踪传感器，能够实时识别工件装配偏差带来的焊缝位置偏移，自动修正焊枪行走轨迹，避免因工件组对间隙不均、定位偏差导致的焊偏、咬边、未焊透等焊接缺陷。设备的工件承载工位采用辊道输送结构，可与车间前道的车厢组对工位、后道的焊缝打磨、防腐喷涂工位做线体对接，工件完成组对定位后可直接通过辊道输送至焊接工位，无需额外吊装转运，减少大型工件的吊装周转时间。

　　在功能设计上，这套设备预留了多工艺焊接接口，可适配熔化极气体保护焊、埋弧焊等不同焊接工艺的焊枪安装，针对敞车焊接中常见的厚板长直焊缝，可启用双枪同步对称焊接模式，减少单侧焊接带来的构件热变形量，焊接过程中焊枪的行走速度、送丝速度、保护气流量参数可根据不同板厚、焊缝形式做分组预设，作业时可直接调用对应参数组，无需操作人员反复调试。从安装边界来看，设备整体占地长度为16米，宽度4.5米，地面基础需要做200mm厚的配筋混凝土地坪，导轨安装面的平面度公差要求每2米长度内不大于0.2mm，两侧导轨的平行度公差不大于0.3mm，设备供电容量需要不低于120kVA，配套集中供气接口接入纯度99.99%的二氧化碳或氩气混合保护气，

　　设备两侧配套安全防护光栅，人员进入作业区域时设备会自动暂停焊接动作并提升焊枪至安全位置，避免作业安全事故。这套结构的设计思路核心是围绕大尺寸箱型钢结构件的焊接作业痛点，采用龙门式的高架布局最大化覆盖工件作业范围，多独立滑台的设计可同时完成多道焊缝的同步焊接，相比单焊枪往复焊接的设备作业效率提升3倍以上，同时对称焊接的工艺设计能够有效控制薄壁钢结构的焊接热变形，减少后续焊后矫正的工作量，在实际生产场景中，这类设备通常布置在敞车生产的组焊工段，与组对工装、翻转工位配套使用，完成车厢底板与侧梁连接焊缝、侧墙加强筋角焊缝、端板连接焊缝等核心受力焊缝的焊接作业，焊缝成型质量稳定，可满足轨道交通车辆、货运挂车类产品的焊接质量检验标准。
