TIG焊配套焊接旋转工装结构设计

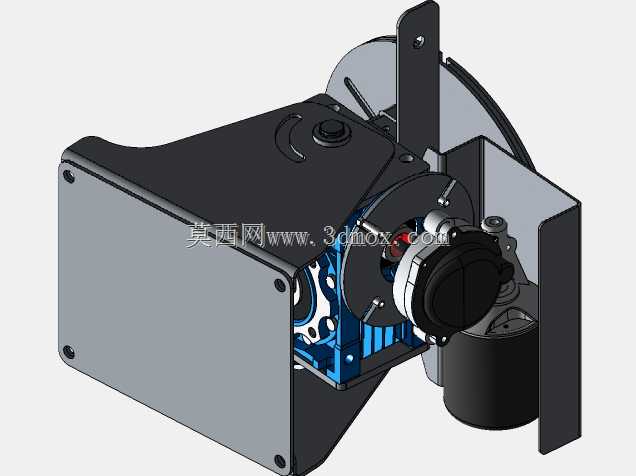

　　在中小批量金属构件TIG焊接作业场景里，环形焊缝、周向角焊缝的成型质量一直受工件转动稳定性影响，手工转动工件不仅会打断焊接弧长稳定性，还容易出现焊缝搭接错位、焊道厚度不均的问题，这款焊接旋转工装正是针对这类工位痛点开发的配套辅具，可直接适配常规TIG焊枪的作业半径，无需额外改造现有焊接工位的布局。从结构布局来看，整套装置采用侧装式驱动布局，动力单元集成在箱体侧腔，通过蜗轮蜗杆减速结构直接输出回转扭矩，相比带传动的回转台，这种直连驱动的反向自锁特性可以避免焊接过程中工件受外力偏载出现溜转，哪怕是焊接带偏心配重的异形管件，也能保持设定的回转速度稳定，不会出现转速忽快忽慢导致的焊穿或未熔合缺陷。

　　工装的安装基准面设置在箱体背部的立式挂装支架上，支架预留两个长圆形安装孔，可直接固定在焊接工位的型材架或者专用工作台立面上，安装时需保证回转主轴的水平度误差控制在0.1mm/m以内，避免工件转动时出现轴向窜动，影响焊枪与工件的相对距离。回转主轴前端配置快装式卡盘接口，可适配三爪卡盘、专用夹具等多种装夹配件，装夹范围覆盖直径10mm到120mm的常规焊接工件，不管是小型管接头、薄壁套筒还是带法兰的短轴类零件，都能快速完成装夹定位。考虑到TIG焊接作业时会产生大量飞溅焊渣，整套装置的外露传动部分都做了挡护结构设计，电机外侧设置半包围式金属护罩，箱体接缝处采用折弯止口结构，避免细小焊渣溅入传动腔造成齿轮磨损，控制模块集成在箱体内部，

　　仅在侧部预留调速旋钮的安装位，可根据焊接工艺要求在0.5r/min到8r/min范围内无级调整回转速度，匹配不同壁厚工件的焊接线速度要求。设计过程中特意将整机重心控制在挂装支架的安装孔投影范围内，避免满负载装夹时出现支架前倾变形，整机横向安装尺寸控制在280mm以内，纵向伸出长度不超过220mm，不会占用过多焊接工位的操作空间，工人在进行焊枪操作时，肢体不会与装置外壳发生干涉。回转部分的导电结构采用内置铜质滑环，可直接将焊接地线连接到装置本体，不用额外在工件上夹装地线夹，避免地线随工件转动缠绕，也减少了地线接触不良导致的焊接电弧不稳问题。针对长时间连续焊接的作业需求，驱动电机选用低转速高扭矩的减速电机，

　　额定负载下可连续运行8小时以上，外壳的散热筋结构正对焊接工位的通风方向，无需额外加装散热风扇就能满足温升要求，减少了风扇吸入焊接烟尘造成的内部积灰问题。在实际工位应用中，这款装置可配合手动TIG焊枪完成环形焊缝的自动回转焊接，工人只需保持焊枪位置固定，调整好转速就能获得均匀一致的焊道成型，也可搭配自动送丝机构实现半自动焊接流程，相比传统手工转动工件的作业方式，能将环形焊缝的焊接效率提升40%以上，同时降低焊工的操作强度，减少长时间保持焊接姿势带来的职业疲劳。装置的底座护板采用2mm厚冷轧钢板折弯成型，表面做高温喷塑处理，可抵御焊接飞溅的高温灼烧，日常清理时只需用钢丝刷扫去表面焊渣即可，无需特殊维护。回转主轴采用40Cr调质处理，表面硬度达到HRC28-32，配合深沟球轴承支撑，径向跳动量控制在0.03mm以内，保证薄壁管件焊接时不会因为主轴跳动出现焊道偏移。
