龙门式等离子气割板材加工设备结构

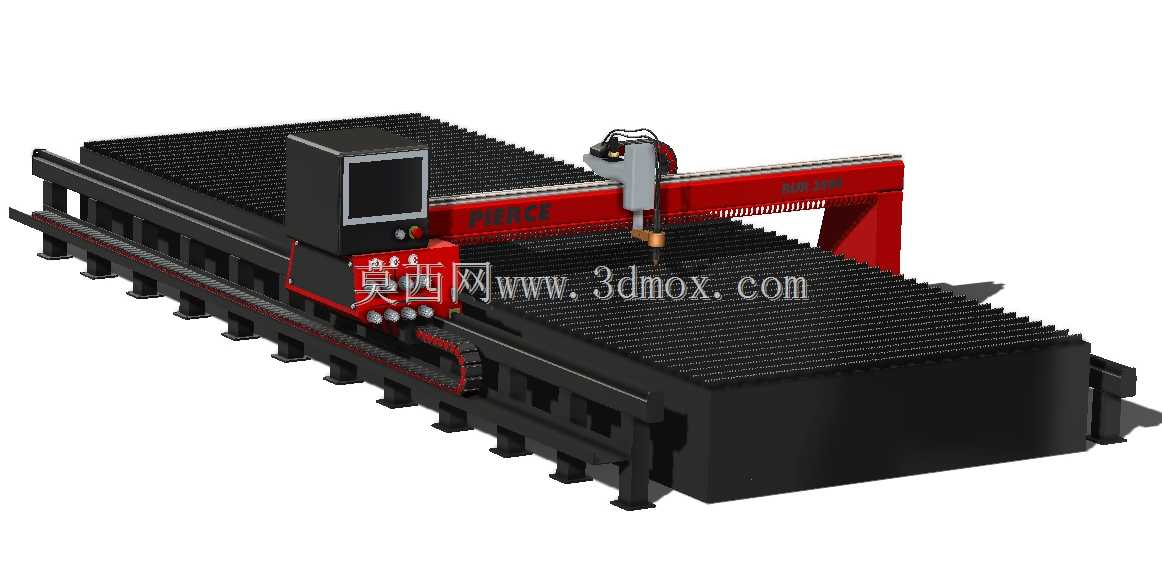

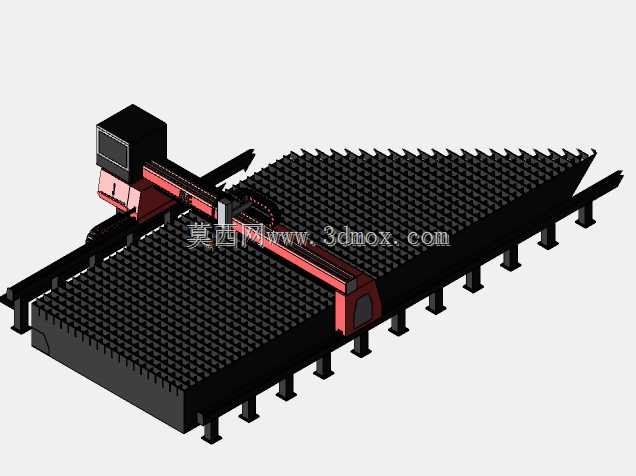

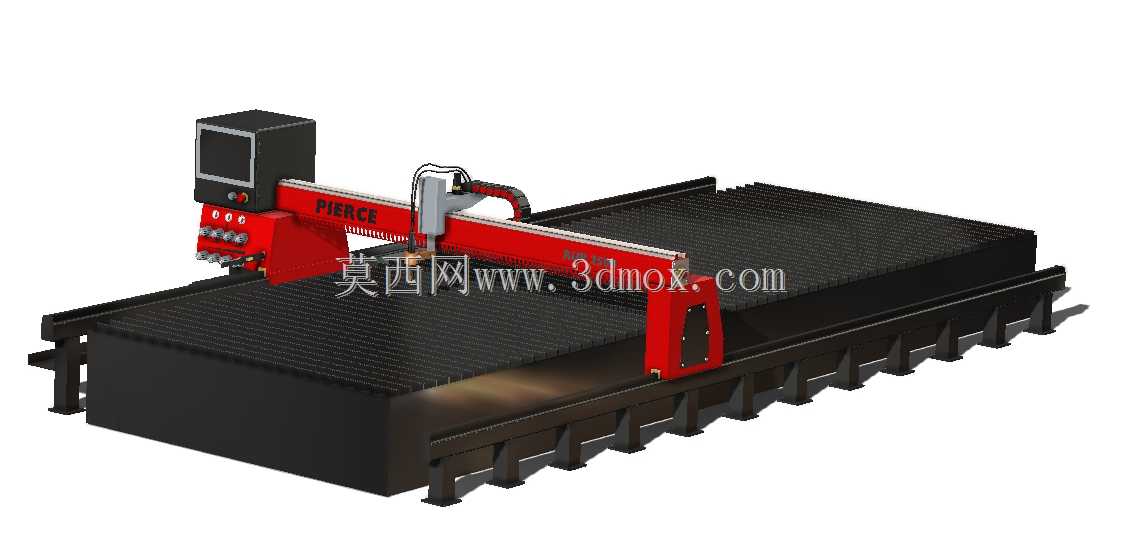

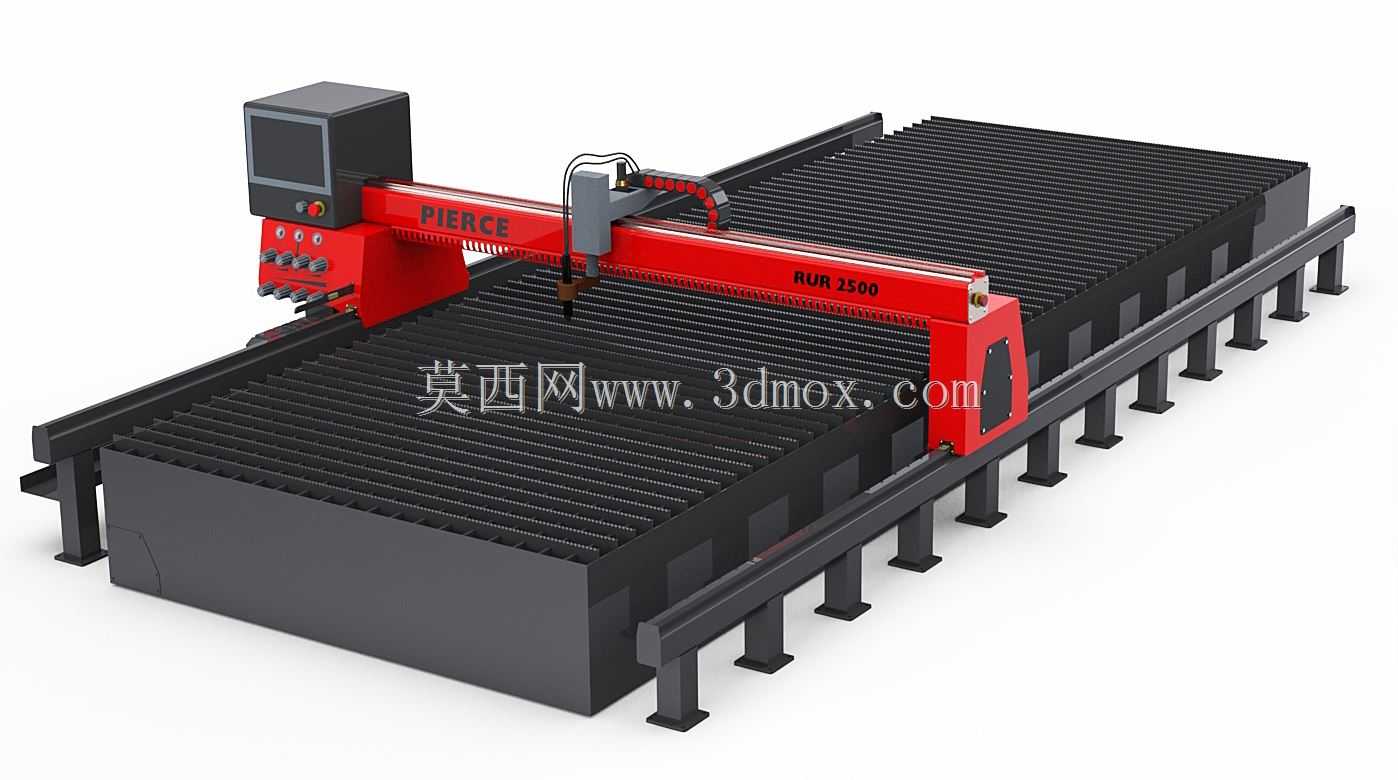

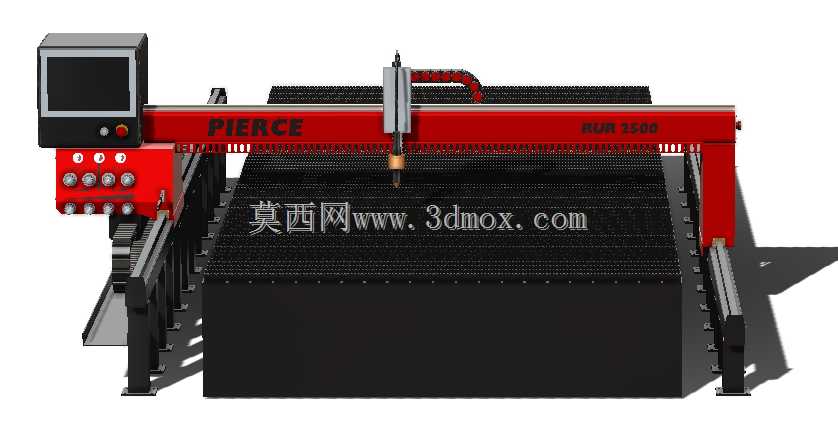

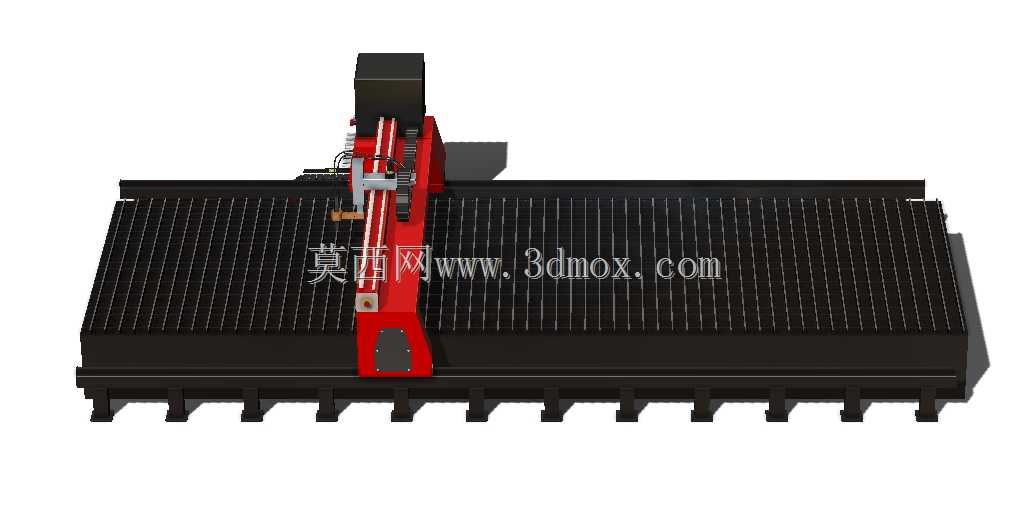

　　设备的整体结构采用双边支撑龙门布局，纵向导轨沿加工平台长度方向铺设在两侧支撑梁上，横梁横跨整个加工幅面，沿纵向导轨做进给运动，切割头搭载在横梁的横向滑座上，可沿横梁做横向移动，配合切割头自身的升降伺服轴，能够实现X、Y、Z三个轴的联动运动，完成任意平面轮廓的切割路径走刀。设计过程中，纵向与横向的传动均采用齿轮齿条配合直线导轨的结构，相比同步带传动，齿轮齿条的传动刚性更强，能够承受大跨度横梁移动时的负载，长时间运行也不会出现传动间隙过大导致的切割轮廓偏差，导轨位置均设计有防尘防护结构，避免切割产生的金属熔渣、粉尘进入导轨副造成磨损，延长核心传动部件的使用寿命。加工平台采用栅格状的支撑结构，栅格条采用耐磨耐热的铸钢材质，在金属板材下料加工的生产场景里，这类龙门架构的等离子气割设备是钣金加工、钢结构制造、工程机械零部件生产环节的核心加工单元，区别于小型手持切割设备，其龙门式的跨距布局能够覆盖大尺寸整张板材的加工范围，无需多次挪动板材即可完成整板的异形轮廓、直边、坡口等多类型切割作业，大幅降低板材吊装转运的辅助工时，也能减少多次装夹带来的定位误差。从实际加工用途来看，该设备可同时适配等离子切割与火焰气割两种加工模式，针对不同厚度的金属板材选择对应加工方式：薄碳钢板、不锈钢板、有色金属板材采用等离子切割模式，切割速度快、热影响区小，板材变形量可控；中厚碳钢板材则切换火焰气割模式，能够实现大厚度板材的穿透切割，满足不同下料工艺的需求。

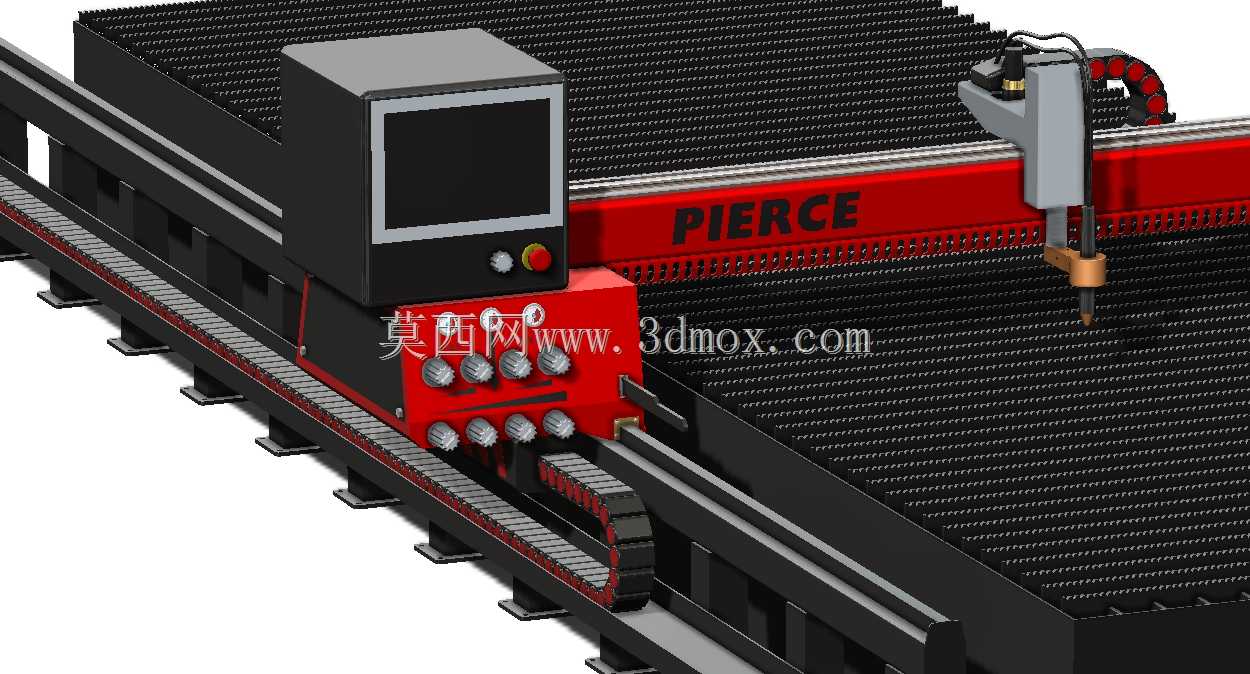

　　间隔排布的栅格既能够承托大尺寸板材，避免板材在自重下出现挠度变形影响切割精度，也能让切割过程中产生的熔渣直接落入平台下方的渣斗，方便定期清理积渣，栅格条设计为可快速更换的结构，长期使用被熔渣烧蚀后可单独替换，无需整体更换平台，降低后期维护成本。设备的控制机柜集成在龙门的一侧端梁上，操作面板设置在机柜朝向操作人员的一侧，高度符合站立操作的人机工程学要求，操作人员可在设备侧方直接完成参数设置、路径导入、加工启停等操作，无需额外设置独立的操作站，减少车间占地面积。切割头部分集成了等离子割炬与气割割炬的安装位，可根据加工需求快速切换割炬，割炬的升降机构带有自动调高功能，能够在切割过程中实时检测割嘴与板材表面的距离，自动调整Z轴高度，

　　保证切割过程中割嘴与板材的间距始终处于工艺要求范围内，避免因板材不平、热变形翘曲导致的割嘴碰撞或者切割不透的问题。从安装边界来看，这类设备的安装需要预留足够的操作与维护空间，设备纵向两端需要预留至少1.5米的检修空间，方便导轨维护、传动部件检修，侧方操作区域需要预留2米以上的操作空间，满足板材上下料的吊装作业需求，设备基础需要做硬化处理，保证纵向导轨的安装平面度在每米0.1mm以内，避免基础沉降导致导轨变形，影响设备运行精度。气路系统集中布置在横梁的拖链内，分别接入等离子气源、火焰切割的氧气与燃气通路，所有气路接头均采用防泄漏的快速接头结构，拖链采用封闭式钢制拖链，能够在横梁往复移动过程中保护气路与线缆不受切割飞溅的熔渣烧损，

　　也避免线缆长期弯折出现断线故障。设备的两端均设置有硬限位与软限位双重保护结构，硬限位采用机械撞块配合行程开关，在软限位失效的情况下能够强制切断设备动力，避免横梁超程脱轨，切割区域周边可配套安装除尘风口，对接车间除尘系统，抽排切割过程中产生的烟尘，改善车间作业环境。在结构设计的细节上，龙门横梁采用箱型焊接结构，焊接后经过时效处理消除焊接应力，再进行导轨安装面的机加工，保证横梁的刚性与长期稳定性，避免横梁在自身重量与滑座负载下出现下挠变形，影响横向移动的直线度，进而保证切割轮廓的精度。两侧的纵向支撑腿采用型钢焊接结构，与底部的安装底板焊接为整体，底板上设置有调节地脚，可在安装时调整设备整体的水平度，无需额外做预埋地脚螺栓，降低安装施工的难度。
