双轴剪切式塑料瓶破碎处理设备结构

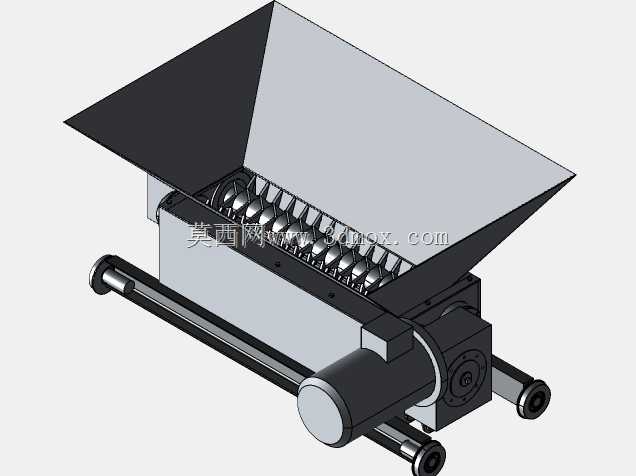

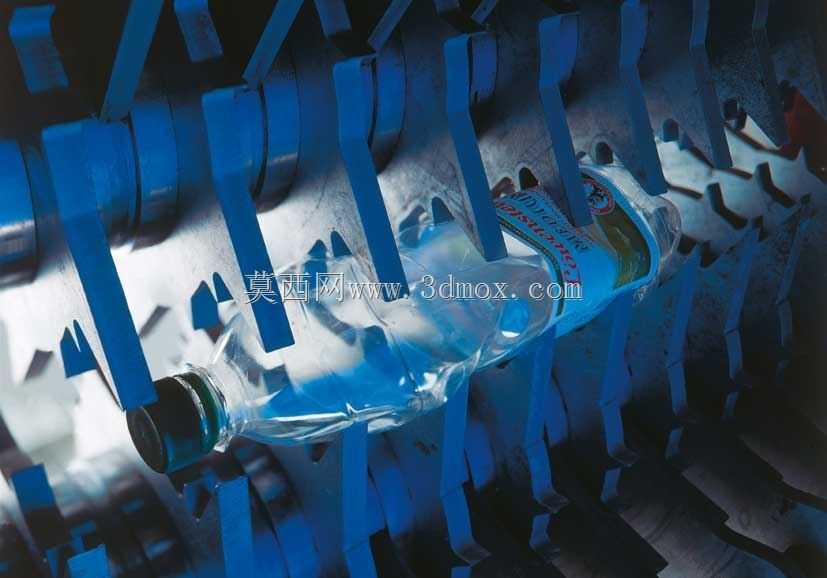

　　在民用塑料回收、工业边角料处理的一线场景里，这类双轴剪切式破碎设备是PET瓶、轻薄塑料件减容处理环节的核心前置单元，日常对接的是回收分拣线的出料端，把零散堆积的空塑料瓶、轻薄注塑件剪切为尺寸均匀的碎料，方便后续的清洗、造粒工序，也能大幅降低废料的储运体积，减少厂区内废料堆存的空间占用。从结构布局来看，设备上部采用大倾角扩口式料斗设计，料斗的倾斜侧壁角度做了针对性优化，能避免轻薄塑料瓶在进料时出现架桥卡料的问题，进料口的宽度覆盖了常规分拣输送带的出料宽度，不需要额外增设导料溜槽就能完成对接，料斗下部直接连通破碎腔，腔体内平行布置两根带交错剪切刀片的刀轴，两根刀轴采用差速反向转动的设计，转动过程中刀片相互啮合，

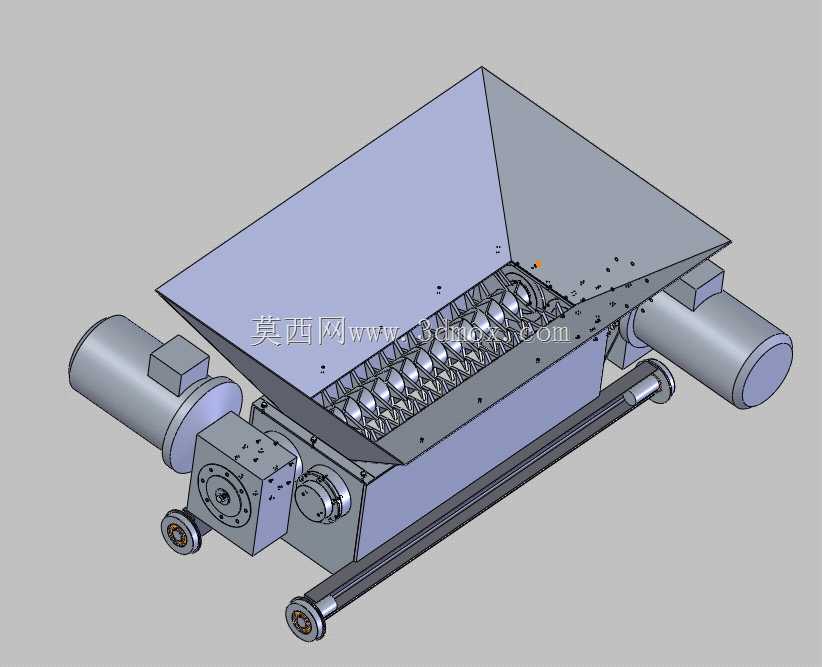

　　既能对投入的塑料瓶产生撕扯剪切力，也能通过差速带来的拉扯效果避免轻薄料在刀轴上方打滑空转。设备两侧的驱动单元采用直连式减速电机布局，电机输出端通过减速箱直接连接刀轴端部，取消了传统皮带传动的张紧结构，减少了日常维护的调整点位，同时减速箱与破碎腔的连接端做了密封止口设计，能避免破碎过程中产生的细碎塑料屑进入减速箱内部，也能防止减速箱的润滑脂渗漏到破碎腔污染物料。设备下部的机架采用型钢焊接框架结构，框架底部预留了标准的输送机安装空间，破碎完成的碎料会通过腔体下方的落料口直接落到下部的出料输送带上，不需要额外设置集料斗，机架的支脚位置预留了地脚螺栓安装孔，安装时可以直接固定在混凝土地面上，也可以根据生产线的布局调整支脚高度，

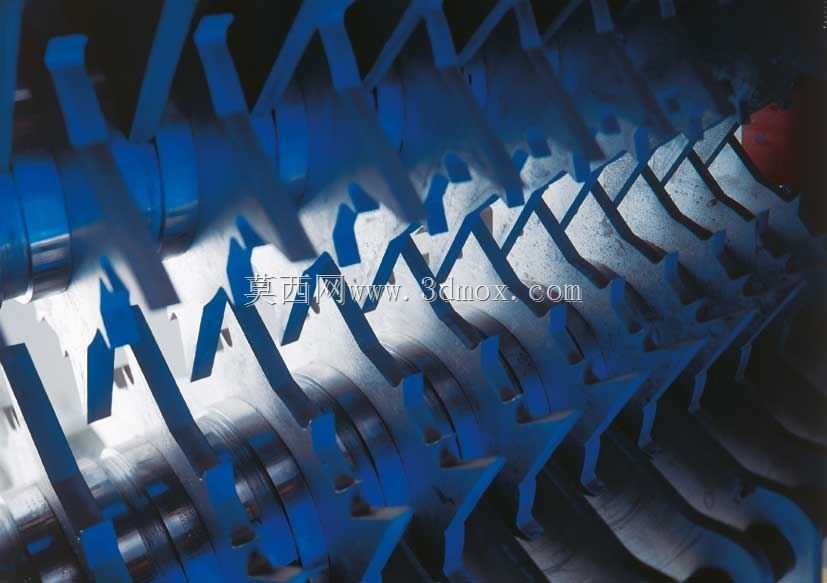

　　匹配不同高度的出料输送设备。从设计逻辑上看，刀轴上的刀片采用可拆式安装结构，每片刀片通过螺栓固定在刀轴的刀座上，当刀片出现磨损后，不需要整体更换刀轴，只需要拆卸更换对应位置的刀片即可，大幅降低了设备的后期维护成本；刀片的刃口角度针对塑料类物料的剪切特性做了优化，既保证了剪切时的锋利度，也兼顾了刃口的抗冲击性能，处理混入少量硬质塑料块的物料时也不会出现崩刃问题。设备的整体安装边界需要考虑两侧电机的维护空间，安装时两侧需要预留至少半米的检修操作空间，方便后期对减速箱、电机进行维护保养，设备上部的料斗最高点距离地面的高度适配常规人工投料、输送带投料两种进料方式，不需要额外搭建过高的操作平台。在实际运行过程中，

　　这类设备可以连续处理零散投入的塑料瓶物料，不需要人工按压进料，料斗的容积可以缓存短时间内集中投入的物料，避免出现进料拥堵导致的电机过载，刀轴的转动扭矩经过匹配设计，即使出现少量物料卡滞的情况，也能通过驱动单元的过载保护触发反转，将卡滞的物料退出后再重新正转破碎，减少设备卡停的人工清理频次。破碎腔的侧壁采用加厚耐磨钢板制作，长期处理塑料物料时的磨损量极低，腔体与刀轴两端的配合位置设置了防尘密封结构，能阻挡细碎塑料屑进入轴承位置，延长轴承的更换周期。从结构建模的细节来看，整个设备的装配关系完全按照实际加工装配逻辑搭建，每个连接螺栓、密封端盖、轴承位的尺寸都符合机械设计的通用标准，刀轴与刀片的配合间隙、两刀轴之间的刀片啮合间隙都参考了实际设备的运行参数，既保证了剪切效果，也避免了刀片转动过程中出现干涉碰撞的问题。机架的焊接位置都做了对应结构处理，符合焊接件的设计规范，电机与减速箱的安装座设置了调整腰型孔，可以在安装时调整两轴的同轴度，保证传动的平稳性，降低运行过程中的振动噪音。
