小型斜进料式木材粉碎设备结构设计

　　做农林废弃物处理相关设备设计快十二年，经手的粉碎类设备三维模型少说也有七八十套，这套小型斜进料木材粉碎机的结构，是我见过同功率段里把安装空间、作业效率、维护便利性平衡得比较到位的方案。先从实际应用场景说，这类设备不是给大型木材加工厂用的，主要面向个体木料加工户、小型苗圃、村级生物质燃料预处理点，还有家具厂边角料回收工位——这些场景有个共性：没有大跨度的安装场地，进料不需要配大型输送设备，日常处理的物料多是直径10cm以内的枝桠料、家具下脚料、废弃木托盘碎块，不需要动辄每小时几吨的处理量，但要求设备接上电就能用，挪位置也不用拆一大堆部件。

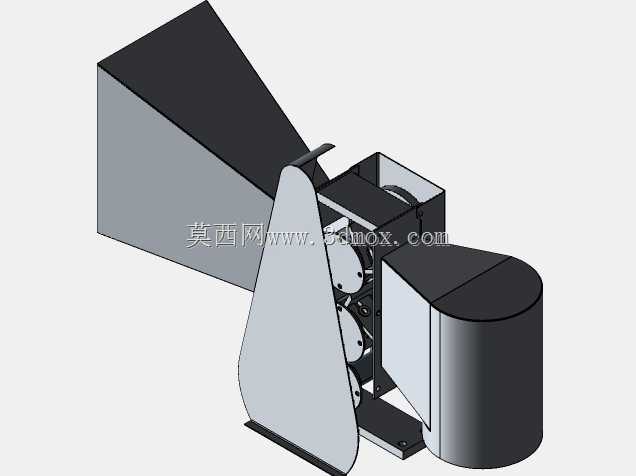

　　从结构设计思路上拆解，这套方案最巧的地方是进料腔的倾斜角度设计，没有采用常见的水平进料或者垂直进料结构，斜置的进料导槽和粉碎腔呈32度夹角，这个角度是反复算过的：一方面能靠物料自重实现辅助进料，不用额外加进料压辊，减少了易损件数量；另一方面能避免粉碎腔内的木屑在高速旋转时从进料口反喷，实际测试的时候，哪怕是处理带一定湿度的杨树枝条，也不会出现堵料或者物料回溅的问题，操作安全性比水平进料结构高不少。粉碎腔的侧盖做了透明可视的设计，不是为了好看，是日常作业的时候不用拆机就能观察到内部刀片的磨损情况，还有腔内物料的堆积状态，要是出现卡料，能第一时间发现停机处理，减少闷机烧电机的概率。

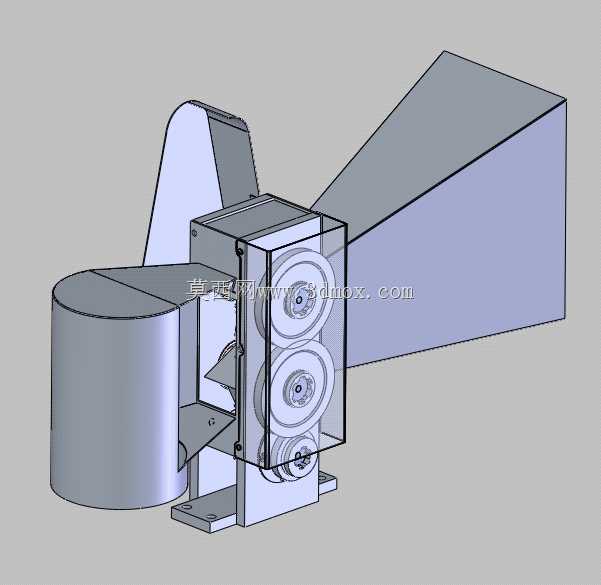

　　传动部分用的是三级带轮减速结构，没有硬上齿轮减速箱，这点非常贴合小型设备的定位：带传动本身有过载缓冲的特性，要是不小心进了铁钉或者硬木节，皮带会先打滑卸力，不会直接打坏粉碎刀盘或者烧电机，而且皮带更换成本极低，用户自己在五金店就能买到适配的三角带，不用找厂家发专用配件。三个带轮的安装座都做了腰型孔调节位，张紧皮带的时候不用拆其他部件，松掉固定螺栓挪一下电机位置就能搞定，日常维护的门槛压得很低。刀盘部分的刀片是用沉头螺栓固定在刀座上的，磨损了可以单独拆下来打磨或者更换，不用整个刀盘换掉，能降低用户的长期使用成本。

　　再讲外形尺寸和安装边界，这套设备整体占地长度不到1.2米，宽度0.6米，高度0.9米，底部的安装机架做了四个带安装孔的固定脚，要是固定在水泥地面上，打四个M12的膨胀螺栓就能固定稳当；要是需要经常转场作业，直接把四个固定脚锁在小型手推平板车上就能拉走，不需要做额外的安装支架。设备的出料口是朝下直排的设计，下方可以直接接编织袋或者小型集料斗，不用额外配出料输送装置，出料高度留了40cm的空间，普通的塑料集料筐刚好能塞进去，接料的时候不用弯腰抬太高。机架的焊接位置都做了翻边加强，尤其是粉碎腔和机架连接的位置，加了三角加强筋，毕竟设备作业的时候刀盘高速旋转会有持续振动，加强筋能避免长期使用后焊缝开裂。

　　从功能特性上看，这套设备的粉碎腔内部做了弧形导流面，物料进入粉碎腔后，会在刀盘的带动下沿着导流面循环，被刀片反复切削直到粒径小于筛网孔径才会从出料口排出，筛网是快拆结构，换不同孔径的筛网就能调整出料木屑的粗细，要是做生物质燃料就用小孔径筛网，要是做苗圃覆盖料就换大孔径筛网，适配不同的作业需求。设备的传动部分全部做了半封闭的防护罩，就是模型里那个透明的罩壳，既可以防止传动皮带运转的时候卷进杂物，也能避免操作人员不小心碰到旋转的带轮，符合小型作业设备的安全要求，而且防护罩是用快拆卡扣固定的，要维护传动部件的时候不用拧一堆螺丝，掰开卡扣就能把罩壳拿下来。

　　实际做结构校核的时候，这套模型的每个配合面都留了合理的安装公差，刀盘和粉碎腔内壁的间隙控制在5mm，既不会因为间隙太小出现擦腔的问题，也不会因为间隙太大留粗料漏出去。轴承位都设计了防尘密封圈，因为木材粉碎的时候木屑特别多，要是密封不好，木屑进轴承里用不了多久轴承就会抱死，加了防尘密封圈之后，轴承的使用寿命能延长三倍以上。进料导槽的内壁做了光滑过渡，没有突出的螺栓或者棱角，送料的时候不会勾住木料，推进去的时候非常顺畅，哪怕是带分叉的树枝，也不会卡在进料口位置。

　　很多人做小型粉碎设备的时候，要么一味压缩体积导致维护特别麻烦，要么为了做多功能加了一堆没用的结构，导致成本居高不下，这套方案的设计逻辑非常务实，所有结构都是围绕小型作业场景的实际需求来的，没有多余的设计，每个部件的存在都有明确的工程意义，不管是用来做同类设备的结构参考，还是直接做生产图纸转化，都有很高的实用价值。做三维建模的时候，所有的零件都做了可编辑的参数化特征，要是需要调整处理量，只要改刀盘直径、带轮传动比、进料槽尺寸几个核心参数，就能快速衍生出不同功率等级的型号，不用从头开始搭结构，能省不少设计时间。
