手动冷锻弯卷成型加工工装结构

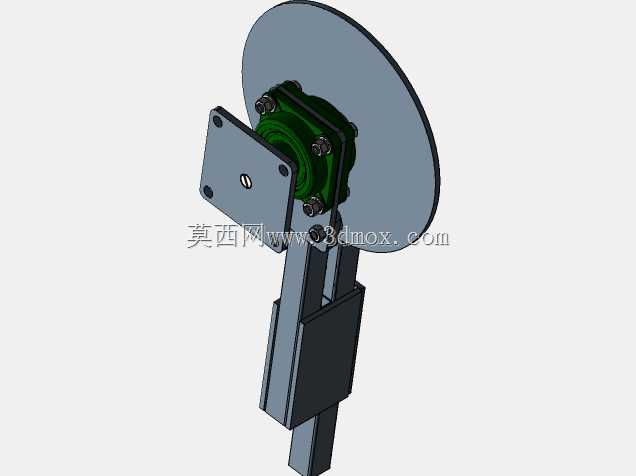

　　在小型五金加工、铁艺制品生产、非标金属构件预制的作业场景中，这类手动冷弯卷制设备是小批量生产、现场修配环节里实用性极强的作业工装，区别于大型数控弯管、辊压设备的高投入、大占地特性，该类设备无需外接动力源，完全依靠人力操作即可完成扁钢、圆钢、小规格方钢的冷态弯卷作业，尤其适配户外铁艺围栏花件、小型金属挂钩、定制弯弧构件的单件小批量加工需求，在作坊式生产、工地现场修配、文创金属制品加工场景中，能够省去大型设备调试、换模的繁琐流程，快速完成不同曲率弯弧、卷圈类构件的成型作业。从功能结构来看，设备核心作业单元为带定位卡槽的回转工作台，台面上设置可更换的成型模块，不同直径的卷制槽对应不同规格的坯料加工需求，

　　操作人员将待加工金属坯料卡入定位槽后，通过加长操作臂带动回转台转动，坯料沿成型模的圆弧面逐步发生塑性变形，过程中无需对坯料进行加热，依靠金属材料本身的冷态塑性延展特性完成成型，避免热锻带来的氧化皮、材质退火变形等问题，成型后的构件尺寸一致性好，表面无热加工损伤。设备的导向压紧单元采用可调节式滑块结构，通过顶部的紧固螺栓调整压块与成型模之间的间隙，适配不同厚度的坯料进料需求，导向臂采用方钢滑轨结构，可根据弯卷作业的进料长度调整伸出长度，保证长坯料进料过程中的直线度，避免坯料在弯曲过程中出现翘曲、侧弯等成型缺陷。底座采用方形法兰安装结构，四个安装孔位可通过膨胀螺栓固定在水泥作业台或者钢制工作台面上，

　　安装边界要求作业台面平面度误差不超过1mm/m，固定后设备整体晃动量不超过0.2mm，保证弯卷作业过程中设备无位移，成型精度稳定。设计层面上，回转支撑部位采用推力轴承搭配轴套的复合支撑结构，既能够承受弯卷作业时产生的轴向压力，也可承受径向的扭转力，避免长期使用后回转部位出现旷量，操作臂的长度设计充分考虑人力操作的力矩需求，在保证操作力处于成年人手臂舒适施力范围的前提下，尽可能缩小设备整体占地尺寸，设备整体占地范围不超过1200mm*800mm，回转工作台直径控制在400mm区间，可完成最大直径300mm的圆环类构件卷制，也可完成任意角度的圆弧弯制作业。成型模采用分体式快换结构，更换不同槽型、不同直径的成型模即可适配圆钢、扁钢、

　　方钢等不同截面坯料的加工需求，无需对设备主体进行拆解，换模过程仅需松开中心紧固螺钉即可完成模块更换，适配多品种小批量的加工需求。设备的所有受力部件均采用调质钢材加工，受力接触面做淬火硬化处理，避免长期承受坯料挤压后出现凹陷、磨损，延长设备的整体使用寿命，压紧块的接触面做圆角过渡处理，避免冷弯过程中在坯料表面产生压痕、划伤，保证成型后构件的表面质量。在实际作业过程中，操作人员可根据坯料的材质、硬度调整压紧块的压紧力，对于硬度较高的碳素钢坯料，可适当减小单次进给的弯曲角度，分多次完成弯卷成型，避免坯料出现开裂问题，对于塑性较好的低碳钢、铝型材等坯料，可适当加大单次弯曲角度，提升作业效率。该类设备的结构设计充分考虑手动作业的操作习惯，操作臂的握持高度设置在成年人腰部位置，作业过程中操作人员无需弯腰或者抬臂即可完成施力，长时间作业的疲劳度更低，设备无复杂的传动结构，日常维护仅需定期在回转支撑部位加注润滑脂即可，无易损易耗的复杂电子元件，故障率极低，适合无专业设备维护能力的小型加工场景使用。相较于电动弯管设备，该类手动设备的成型曲率调整更加灵活，操作人员可在弯卷过程中随时观察成型状态，调整弯曲角度，对于非标定制的异形弯弧构件，能够实现边调整边加工的作业模式，避免电动设备定长定角加工带来的试切浪费，尤其适合艺术铁艺、定制五金件的加工场景，能够满足设计师对异形金属构件的多样化成型需求。
