小型三辊式手动管材弯曲加工设备结构

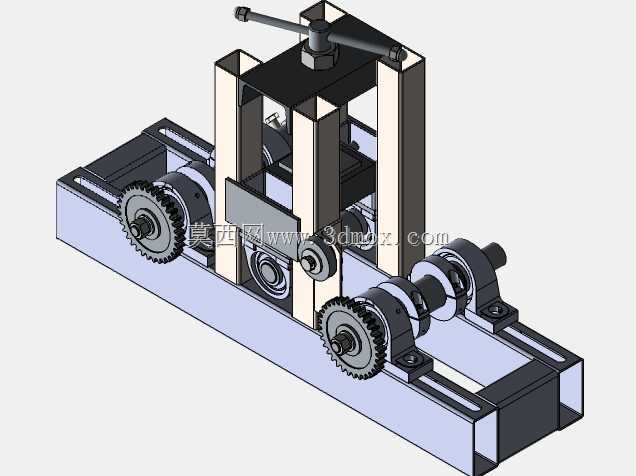

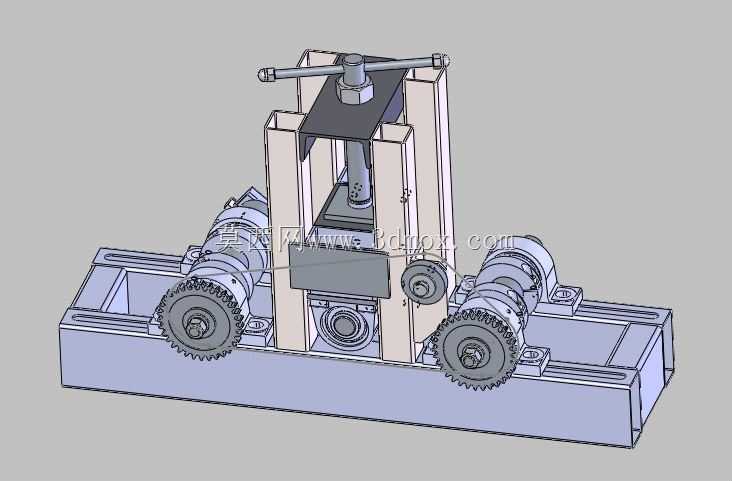

　　在五金加工、小型钢结构预制、户外护栏搭建、非标管路布设的现场作业场景里，这类手动弯管设备的适配性远高于大型数控弯管装备，它不需要外接动力源，也不用复杂的数控编程操作，单人即可完成小批量管材、小型型材的弯曲作业，尤其适合维修班组、小型五金加工坊、户外施工队的零散加工需求，能规避大型设备转场困难、小批量加工调试成本高的问题。从结构布局来看，该设备采用卧式底座承载整体结构，底座上开设平行的长槽安装位，用于固定两组下辊组件的轴承座，安装位的长槽设计允许调整两组下辊的中心间距，以此适配不同弯曲半径的加工需求，当需要加工大曲率半径的弯件时，可将两下辊间距调大，加工小曲率弯件时则缩小间距，调整完成后通过螺栓压紧轴承座完成固定，

　　无需额外制作专用工装。设备上部的压下机构采用双立柱导向结构，两根竖直的导向立柱固定在底座上，顶部通过横梁连接，中间的压下螺杆通过梯形螺纹副与横梁配合，螺杆顶端安装横向手轮，转动手轮即可驱动螺杆上下移动，螺杆下端连接上压辊的轴承座，轴承座两侧与导向立柱配合实现竖直方向的滑动导向，这种结构能保证压下过程中上辊不会出现偏摆，压下力均匀作用在待加工工件上，避免弯件出现截面畸变、褶皱等缺陷。两组下辊的动力传递通过侧部安装的啮合齿轮实现，两个齿轮分别固定在两下辊的轴端，转动任意一个下辊的外接手柄即可带动两个下辊同步反向转动，送进过程中工件受力均匀，不会出现单侧打滑的问题，齿轮传动的传动比固定，送进量可控，

　　操作人员可以通过转动手柄的圈数精准控制工件的送进长度，保证弯件的弧长精度。上压辊和两下辊的辊型都采用圆弧槽设计，槽型弧度匹配常见圆管的外径轮廓，加工时管材嵌在辊槽内，弯曲过程中辊槽能对管材侧壁形成有效支撑，减少薄壁管弯曲时的瘪管问题，除了圆管加工外，更换对应槽型的辊轮后，也可完成方管、扁钢、小型角铁的弯曲作业，适配多种常见型材的加工需求。设备的整体安装边界紧凑，底座采用加厚钢板焊接而成，底部平整，可直接通过压板固定在普通钳工工作台或者现场的钢制平台上，不需要做专门的设备基础，整体重量控制在单人可搬运的范围内，转场作业时无需吊装设备，适合流动加工场景使用。从设计逻辑上看，该结构没有冗余的功能部件，所有结构都围绕手动弯管的核心需求设计：

　　压下机构采用梯形螺纹副具备自锁特性，当调整到合适的压下量后，螺纹副可以自动锁止位置，不需要额外的锁紧装置，加工过程中压下量不会因为工件的反作用力出现回退，保证弯曲弧度的一致性；齿轮传动结构采用开式布置，日常维护只需要定期涂抹润滑脂即可，不需要复杂的密封维护，适合多粉尘的现场作业环境；所有辊轮的轴都采用标准深沟球轴承支撑，转动阻力小，手动操作时不需要过大的作用力，长时间作业也不会出现过度疲劳的问题。在实际加工过程中，操作人员只需要先根据待弯管材的外径选择对应槽型的辊轮安装到位，再根据需要的弯曲半径调整两下辊的中心间距，之后将管材从设备一侧送入到上下辊之间，转动顶部手轮调整上辊的压下量，达到预设压下量后，缓慢转动下辊的驱动手柄，带动管材匀速通过辊压区域，即可完成对应弧度的弯曲作业，如果需要大角度的弯件，可以分多次调整压下量，每次送进后小幅下压上辊，逐步将管材弯到需要的角度，避免单次压下量过大导致管材开裂或者截面变形。这种结构的弯管设备加工的弯件弧面平滑，没有明显的压痕，弯曲后的管材椭圆度可以控制在五金加工的通用公差范围内，完全满足护栏、支架、管路布设等场景的精度要求，不需要后续额外的校形工序。
