小型手动液压管材弯曲加工设备结构

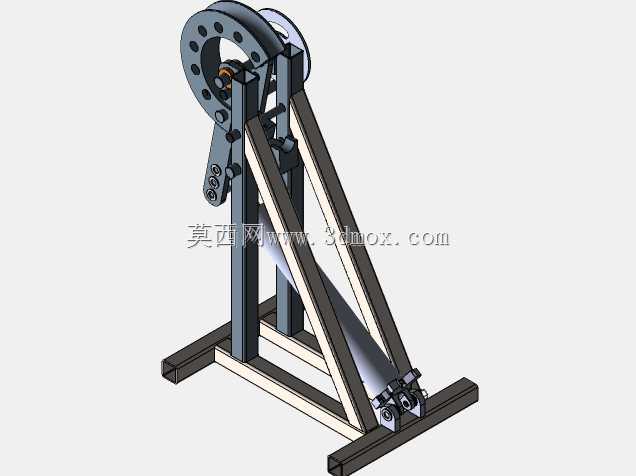

　　在小型金属加工门店、户外管线施工、五金制品作坊这类场景里，大管径管材的冷弯作业一直是个痛点——电动弯管设备搬运不便，手动机械式弯管机对厚壁管的弯曲力不足，还容易出现管材瘪陷、弯折角度偏差大的问题，这款手动液压弯管设备的结构设计，刚好瞄准了这类小批量、多场地的弯管作业需求。从结构布局来看，整套设备采用三角框架式焊接底座，底座采用标准矩形钢管拼焊而成，底部框架的横向跨距控制在600mm左右，纵向支撑长度约450mm，作业时不需要额外打膨胀螺栓固定，依靠自身结构重量和三角支撑的稳定性，就能抵消弯管作业时的侧向倾覆力矩，适合在没有固定安装工位的临时场地直接摆放使用。设备的核心施力部件采用单杆式液压油缸，

　　油缸缸体尾部通过铰接耳座固定在底座斜向支撑梁的下端，油缸活塞杆的伸出端直接连接弯管摆臂的中部铰接点，相比传统手动机械弯管的丝杠施力结构，液压传动的输出力更平稳，不会出现人工施力时的力值波动，能有效避免管材弯曲过程中因为受力突变产生的局部凹坑。弯管执行端采用带分度孔的圆盘式弯管模座，模座通过转轴固定在立式支撑立柱的顶端，圆盘上沿圆周方向均匀排布了多组定位孔，配合摆臂上的弹性定位销，可以快速锁定0到120度范围内的常用弯曲角度，不需要每次作业都用量具反复核对弯折角度，能大幅提升批量同角度弯管的作业效率。模座上可以根据待加工管材的外径更换对应弧度的弯管模具，适配常见的镀锌钢管、无缝钢管、薄壁铁管的弯曲作业，

　　模具的圆弧槽深度按照对应管材半径的1/2设计，弯曲过程中能完全包覆管材外壁，减少管材截面的椭圆变形量。摆臂的前端设置了可调节的管材挡块，挡块可以沿摆臂上的长槽调整固定位置，适配不同弯曲半径的加工需求，挡块的工作面做了圆弧过渡处理，不会在管材表面刮出明显压痕。设计时特意将液压油缸的手动压杆操作位设置在设备侧方，距离底座平面的高度约800mm，符合成年人站立作业的操作高度，作业时不需要弯腰或者抬手过高，长时间操作的疲劳度更低。整套设备的所有受力铰接点都加装了自润滑铜套，在户外多尘环境下作业也不需要频繁加注润滑脂，能减少日常维护的工作量。立式支撑立柱和斜向支撑梁之间采用满焊连接，焊缝高度按照8mm设计，能承受弯管时最大12吨的反向推力，

　　不会出现支撑结构开焊变形的问题。设备的整体重量控制在45kg左右，底座两端预留了抬运用的把手孔，两个工人就能轻松抬运转场，适合水电安装、护栏加工、小型钢结构制作这类需要频繁转场的作业场景。从结构受力路径来看，弯管时管材受到的弯曲力通过摆臂、液压油缸直接传递到底座框架上，立式立柱只承受模座的径向支撑力，不会出现偏载力矩，整个受力路径短，没有多余的传力部件，结构刚性冗余控制在1.5倍左右，既不会因为结构过于笨重导致搬运困难，也不会因为刚性不足出现弯管角度回弹超差的问题。在实际使用中，这款设备可以完成圆管的定角度弯曲、U型弯加工、带直段的弯头制作，加工出的管材弯曲段圆弧过渡平滑，没有明显的褶皱和瘪陷，能满足低压流体输送管道、护栏扶手、小型金属框架的加工精度要求，不需要后续对弯曲部位进行打磨校正。
