拉杆式液压直线驱动执行油缸

　　这款拉杆式液压执行器属于工业液压系统里的直线动力输出元件，核心作用是把液压泵输送来的压力油流体能量，直接转化为活塞杆的往复直线机械能，在各类需要大推力、可控直线动作的工业场景里承担执行端的驱动任务。从实际落地场景来看，这类结构的油缸在机床工装夹紧回路、小型自动化生产线的工件推料工位、冶金辅机的挡板启闭机构、橡塑设备的模腔锁紧单元以及物流输送线的挡停机构中都十分常见，相比电动推杆，它可以在更小的安装体积下输出数吨级的推拉力，且在负载突变工况下具备天然的缓冲抗冲击特性，配合节流阀、换向阀即可轻松实现速度调节、位置保持与过载保护，对工况恶劣、粉尘油污较多的车间环境适配性更强。

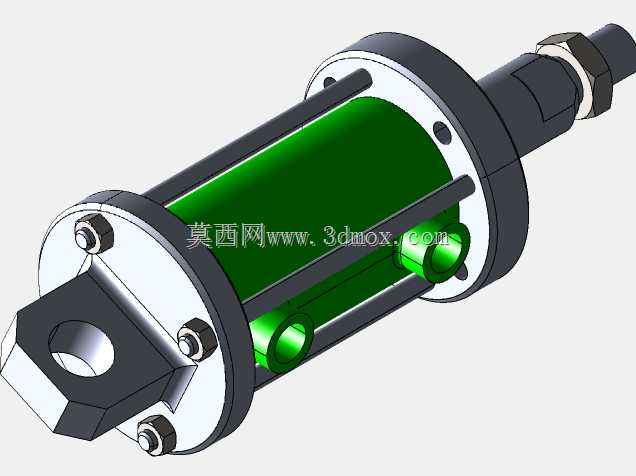

　　从结构设计思路来看，该执行器采用四根外置拉杆贯穿前后端盖的经典装配形式，这种布局的优势十分突出：缸筒本身不需要加工厚重的连接法兰，仅需保证内孔的珩磨精度与端面垂直度即可，前后端盖通过拉杆两端的锁紧螺母施加预紧力，把缸筒牢牢夹持在中间，装配时可以精准控制端盖与缸筒的同轴度，后期维护拆解也十分便捷，更换密封件、检修活塞时不需要破坏性拆卸，车间维保人员仅需松开拉杆螺母即可完成全部内部元件的更换。缸筒侧面预留的两个通油口分别对应无杆腔与有杆腔，油口采用内螺纹连接形式，现场布管时可以直接对接标准液压油管接头，两个油口的位置布局在缸筒侧下方，既避免了活塞杆运动过程中与油管发生干涉，也方便操作人员在设备侧方完成管路装接，不用在狭窄的设备安装缝隙里盲目操作。

　　活塞杆伸出端加工有外螺纹并配套锁紧螺母，前端的连接耳座采用带销孔的铰接头结构，这种设计是为了适配现场的浮动安装需求：当执行器驱动的负载运动轨迹存在微小摆动偏差时，铰接点可以自动补偿角度误差，避免活塞杆承受径向偏载，防止活塞密封件出现偏磨、活塞杆弯曲变形的故障。端盖与活塞杆配合的位置内置导向套与防尘圈，导向套采用耐磨铜合金材质，可以为活塞杆提供稳定的径向支撑，防尘圈则可以把活塞杆外露表面附着的粉尘、切屑、油污挡在缸体外部，避免杂质进入缸筒内部划伤珩磨面、损坏密封组件。

　　在安装边界与尺寸适配方面，该执行器的整体轴向长度由缸筒行程、两端端盖厚度、活塞杆伸出长度以及前端铰接座厚度共同组成，径向最大轮廓为端盖的外圆尺寸，四根拉杆沿端盖圆周均匀分布，安装时设备机架上只要预留出对应轴向伸缩空间，在尾部或者前端铰接位置配置对应的销轴支座即可完成固定。选型布局阶段需要重点核对三个边界尺寸：一是活塞杆完全缩回时的整机最短长度，要确认设备待机位的安装空间不会和周边结构发生碰撞；二是活塞杆完全伸出后的最大伸出量，要保证驱动负载到达指定工位时，活塞不会撞击前端盖；三是侧方油口的接管空间，要预留出弯头接头、油管的弯曲半径，避免油管过度弯折造成通流截面积下降、油路发热。

　　建模过程中所有配合尺寸都严格遵循液压油缸的行业通用设计规范，活塞与缸筒的配合间隙、密封件的安装槽尺寸、拉杆的预紧孔位分布都按照实际加工逻辑搭建，端盖上的内六角紧固螺钉、活塞杆锁紧螺母、铰接销孔这些细节特征都完整还原，既可以作为液压系统原理图的三维可视化演示载体，也可以直接用于设备布局阶段的干涉检查、安装工位的空间校核，帮助设计人员在图纸阶段就排查出管路干涉、行程不足、铰接点错位这类常见问题，减少后期现场装配的返工量。
