手动式型材滚弯弯管作业装置

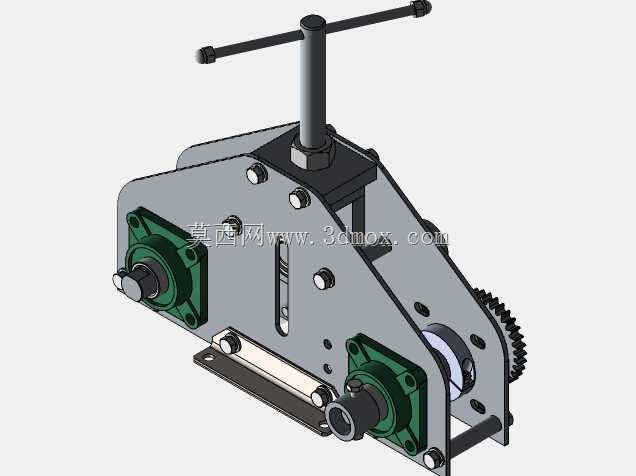

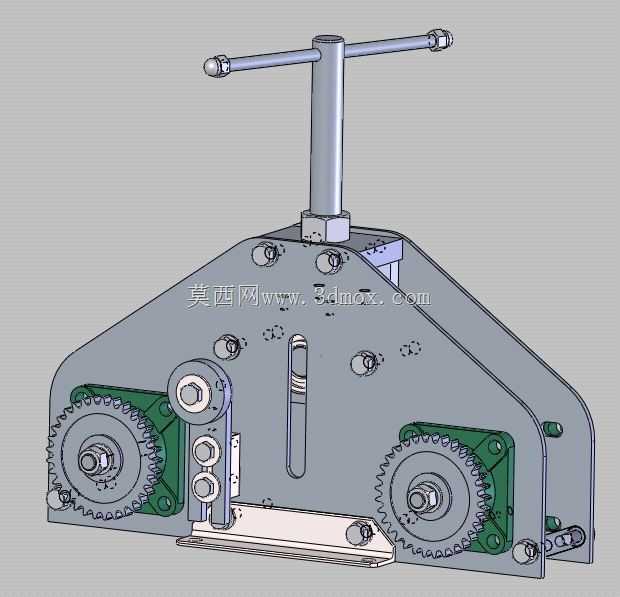

　　在现场管线铺设、小型五金加工、户外维修作业场景中，经常会遇到小批量方管、圆管的弯曲加工需求，这类场景往往没有动力电源接入，也不适合布设大型数控弯管设备，手动滚弯弯管装置就是针对这类零散、小批量弯管需求设计的实用作业工具。该装置采用对称双齿轮同步驱动结构，两侧的传动齿轮模数、齿数完全一致，保证两个下滚轮的转动线速度完全同步，避免管材滚弯过程中出现单侧打滑、管壁划伤的问题，齿轮外侧加装的绿色护板既可以阻挡加工过程中产生的金属碎屑进入啮合齿面，也能避免操作人员误触转动齿轮造成机械伤害。装置顶部的T型手摇柄采用大力臂设计，操作人员施加较小的径向力就能获得足够的滚轮扭转力矩，手动作业状态下可顺利完成40×40×2规格方管的弯曲成型，

　　面对更大壁厚或者更大截面尺寸的管材时，也可外接辅助加力杆延长力臂，降低手动操作的劳动强度，不过更大规格管材的弯曲阻力会成倍提升，手动操作的负荷会明显升高，更适合小角度、慢进给的弯曲作业。从结构设计逻辑来看，该装置采用三辊滚弯的成型原理，两个下滚轮作为主动传动辊承担管材的进给驱动，中间位置的上压辊可通过顶部的螺杆结构调整下压量，不同的下压量对应管材不同的弯曲半径，调整过程中可通过机身侧板上的长条形导向槽保证压辊的进给方向始终垂直于两个下滚轮的中心连线，避免压辊偏移造成的弯曲截面变形。机身主体采用厚钢板切割拼焊结构，所有传动孔位均采用镗孔加工保证同轴度，齿轮与滚轮的连接轴采用调质处理的中碳钢材质，可承受弯管过程中产生的径向挤压力，

　　避免长期使用后出现轴件弯曲变形的问题。从安装边界来看，该装置底部预留了工装安装孔位，作业时可通过螺栓固定在钳工工作台或者现场的临时钢结构台面上，不需要额外浇筑基础，整体结构紧凑，横向宽度控制在适合单人操作的范围，不需要占用过大的作业空间，转运时可整体搬运，适合流动维修、现场施工的作业需求。在实际使用过程中，针对不同材质的管材，可更换对应槽型的滚轮，比如加工圆管时更换带圆弧槽的滚轮，加工方管时更换带V型或者矩形槽的滚轮，避免管材弯曲过程中出现截面瘪陷的问题，齿轮啮合面定期涂抹润滑脂即可完成日常维护，没有复杂的液压、电气元件，故障率极低，非常适合缺乏专业设备维护能力的小型加工点、户外施工班组使用。该装置的弯曲成型过程为连续滚压，相比传统的手动杠杆式弯管器，它可以实现大曲率半径的管材弯曲，不会出现杠杆式弯管容易产生的局部弯折凹痕，弯曲段的圆弧过渡更加平滑，能够满足护栏搭建、简易框架制作、管线排布等场景的弯管精度要求。
