手动便携式金属管材弯制工装结构

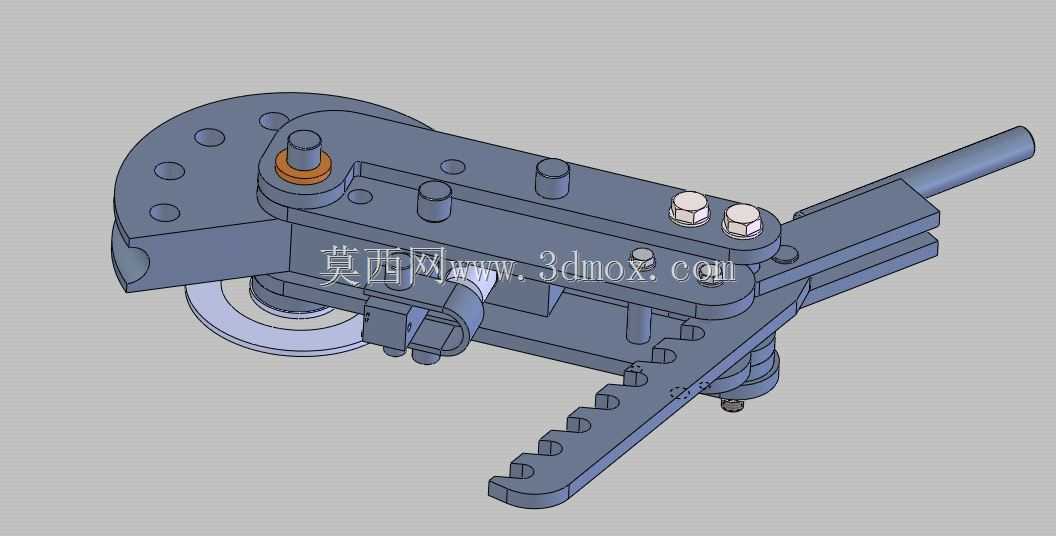

　　在现场管路铺设、小型五金加工、户外管线维保这类场景里，受限于作业空间狭窄、供电条件不足，大型数控弯管设备往往无法进场作业，手动弯管工装就成了小口径金属管材弯折作业的核心工具，这套手动弯管结构正是针对这类零散、小批量弯管需求设计的便携作业装置。从实际作业逻辑来看，这套工装不需要外接动力源，完全依靠人力杠杆实现管材冷弯，作业时先将待加工的金属管材卡入成型轮与定位挡块的对应卡槽内，成型轮的轮槽弧度与目标弯折管径完全匹配，能避免管材弯折过程中出现内壁瘪陷、外壁开裂的问题，扳动长操作手柄时，铰接在成型轮中心轴上的摆臂会带动压块沿成型轮圆周方向进给，逐步将管材压贴在成型轮的弧面上，直到管材达到预设的弯折角度。

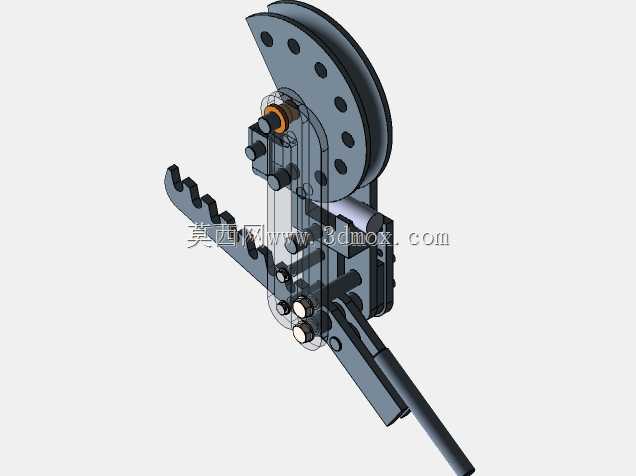

　　摆臂上的齿条式定位结构是这套设计的实用亮点，不同的卡槽位置对应不同的弯折角度限位，作业前调整定位卡销的嵌入位置，就能快速锁定弯折行程，不需要每次弯折都反复测量角度，能有效提升现场批量同角度弯管的作业效率，也能避免人工扳动时角度过弯造成的管材报废。从结构设计的细节来看，所有受力部件都做了应力分散处理，成型轮中心轴采用台阶式轴肩定位，既保证了转动间隙的均匀性，也能承受扳动手柄时产生的径向扭矩，避免长期使用后轴孔出现旷量导致弯管精度下降；压块与管材接触的面做了与管径匹配的弧面设计，接触面积更大，不会在管材表面留下压痕，针对薄壁铜管、薄壁钢管这类易变形管材的加工适配性更好。安装边界上，这套工装的底座预留了螺栓固定孔位，

　　既可以临时夹持在台虎钳上进行车间内固定作业，也可以通过膨胀螺栓固定在移动作业台面上，适配户外抢修、工地现场流动作业的需求；整体结构没有冗余的外凸部件，收纳时可以将操作手柄折叠到与摆臂平行的位置，整体占用空间不足0.02立方米，普通工具背包就能容纳，完全满足单人携带转场的使用需求。和市面上常见的简易手动弯管器相比，这套结构的成型轮支持快拆更换，只需要松开中心轴的锁紧螺母，就能更换不同槽径的成型轮，适配6mm到16mm区间不同外径的金属管材，不需要单独准备多套弯管工具，能大幅降低现场作业的工具携带成本。在实际管路施工中，这类手动弯管工装加工出的管材弯折段圆弧过渡平滑，没有褶皱或变形，能保证管路内部的流体通径不受影响，不管是气动管路铺设、

　　液压管线现场改制，还是家装水电的铜管、不锈钢管弯折作业，都能满足加工精度要求，不会因为弯管变形导致管路通流能力下降、接头密封不严等后续问题。结构上所有铰接位置都预留了润滑注油间隙，长期户外使用时只需要定期在转动副位置涂抹少量润滑脂，就能避免锈蚀卡滞，维护成本极低，没有复杂的电子元件或液压部件，即使在潮湿、多粉尘的恶劣作业环境下，也能保持稳定的作业性能，不会出现精密设备常见的故障停机问题。
