手动杠杆式金属板材剪切工装结构

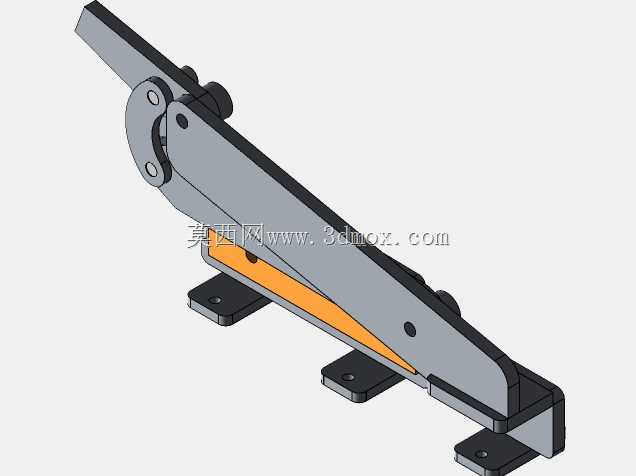

　　这款手动杠杆式金属剪切工装，主要面向小型钣金加工点位、五金维修工位、工地现场临时加工作业场景设计，区别于大型电动剪板设备的固定安装、动力依赖特性，该结构可通过底部三个预留安装孔固定在木质工作台、型钢支架或者预制混凝土台面上，安装边界不受车间供电线路限制，只要预留出操作侧不小于800mm的手臂活动空间、进料侧对应板材长度的摆放空间即可完成部署，适合零散薄金属板的定长剪切、边角料裁切、小型金属件的冲剪作业。从结构功能逻辑来看，该工装采用二级杠杆增力结构，长操作臂通过铰接销轴连接固定底座，动刀块沿固定刀座的导向面做圆弧摆动剪切，相比直刃平剪的手动剪具，增力比可达到1:8以上，普通成年操作人员无需借助额外加力杆，即可完成1.

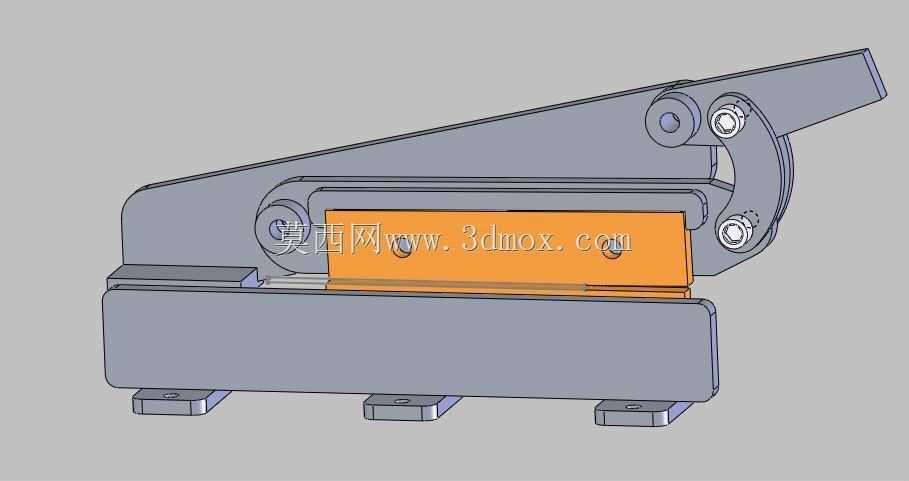

　　5mm厚度冷轧钢板、1mm厚度不锈钢板、2mm厚度铝板的剪切作业，剪切过程中动刀与定刀的间隙通过铰接位的偏心调节轴控制，可根据不同剪切材质的硬度调整间隙值，避免剪切软质金属时出现卡滞、毛刺过大问题，剪切硬质金属时也能防止刀刃崩口。设计过程中优先考虑了工位操作的人机工程特性，操作臂的握持端距离安装台面的垂直高度设置为900mm，匹配多数站立操作人员的肘部自然高度，长时间操作不会出现手臂过度抬升引发的疲劳；刀座部分的进料侧设置有平直定位靠面，可配合外置的定位挡块完成固定宽度的批量板材裁切，无需每次划线定位，提升零散加工的效率；底座的安装孔采用长圆孔设计，安装时可微调整体位置，抵消工作台面的安装孔位误差，降低现场安装的适配难度。

　　结构细节上，所有铰接转动位置都预留了润滑脂注油通道，日常维护时只需定期向注油点加注润滑脂，即可避免铰接位锈蚀卡滞，延长工装的使用寿命；刀刃部分采用可拆卸式设计，动刀与定刀都通过内六角螺钉固定在刀架上，长期使用出现刀刃磨损、崩缺时，只需拆下螺钉更换刀片即可，无需整体更换工装主体，降低后期使用的维护成本；操作臂的非受力侧设置有橙色防护挡板，可遮挡剪切过程中可能飞溅的金属边角料，避免操作人员被飞溅切屑划伤，同时挡板的颜色采用高可见度的安全橙色，可在杂乱的工位环境中清晰识别操作边界，防止误碰引发安全问题。从实际使用的适配场景来看，该结构除了常规的金属板材剪切外，还可通过更换不同形状的刀头，完成小型圆钢的切断、薄角铁的裁切、

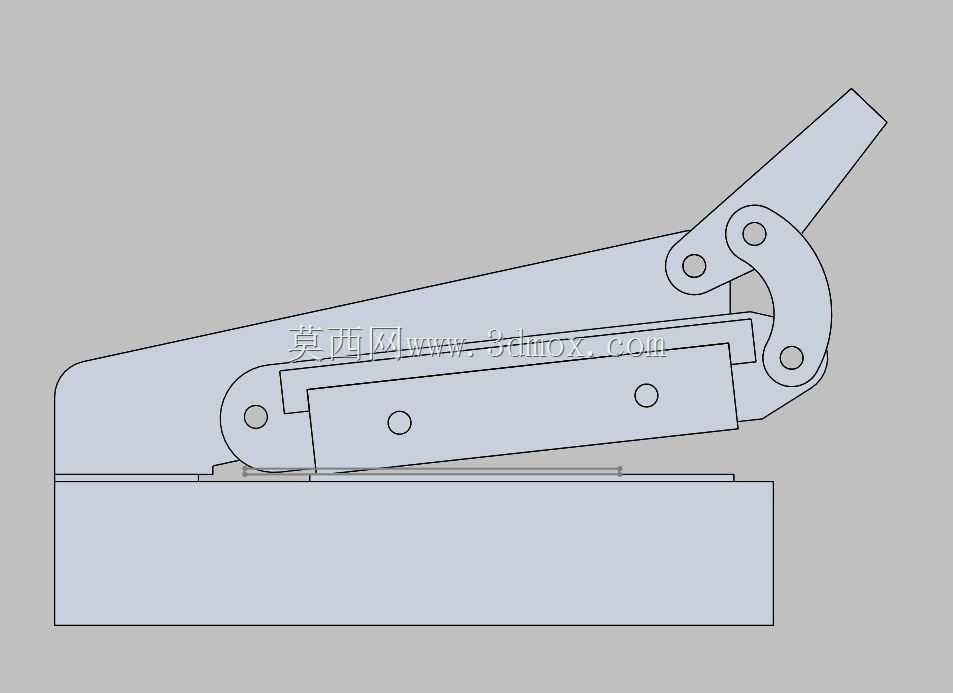

　　金属线材的剪断作业，适配五金维修、户外安装、小型加工坊的多场景加工需求，相比大型剪切设备，整体结构重量轻，单人即可完成搬运与安装，转场作业时无需大型吊装设备，适合流动加工、临时作业点位的使用需求。安装尺寸方面，工装整体底座的安装孔距横向为180mm、纵向为120mm，固定时采用M10的膨胀螺栓或者机螺钉即可完成固定，操作臂完全抬起时的最大高度为320mm，完全落下时的垂直高度为110mm，剪切工位的最大开口尺寸为35mm，可满足常规薄金属材料的进料需求，不会出现板材厚度过大无法放入刀口的问题。
