小型冷锻辊压成型加工装置结构

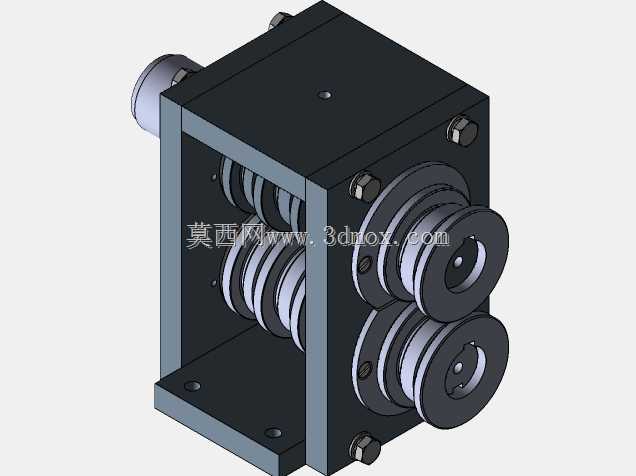

　　这套冷锻辊压装置主要面向小截面金属型材的常温冷作成型场景，常见于五金加工、小规格铁艺构件、扁钢/圆钢的连续压型工序，替代传统手工敲击冷锻的低效作业模式，可适配小型作坊式生产、维修工位的单件小批量型材改型需求，也可集成到小型连续冷加工生产线作为前置成型工位。从结构布局来看，装置采用框架式方箱承载结构，上下两层共布置四组成型辊轮，每对辊轮的辊型轮廓可根据加工需求更换，实现对金属坯料的渐进式压制成型，避免单次压下量过大导致的坯料开裂、应力集中问题。输入端设置外接动力连接轴，可适配手轮手动驱动或者低速电机、减速机构的动力输入，手动模式下适合小批量修配、单件试样加工，电机驱动模式可满足连续小批量生产的进给需求。

　　辊轮与安装侧板之间采用高精度轴系配合，每根辊轴两端通过螺栓锁紧定位，侧板与上下底板之间采用内六角螺栓组刚性连接，整体框架的抗变形能力可满足常温下低碳钢、铝型材等常用金属材料的压型载荷需求，不会因为持续辊压载荷出现框架形变导致的辊缝偏移问题。从安装边界来看，整体结构采用紧凑式方箱布局，底板预留四个安装固定孔，可直接通过螺栓固定在工作台或者型钢支架上，不需要额外制作复杂的安装基座，外接动力轴伸出端的轴径、键槽尺寸适配通用的联轴器、手轮连接尺寸，不需要额外定制转接件。设计过程中重点考虑了冷锻作业的载荷传递路径，辊压过程中坯料对辊轮的反作用力直接通过辊轴传递到两侧安装侧板，再通过侧板与底板的连接螺栓均匀分散到整个框架结构，

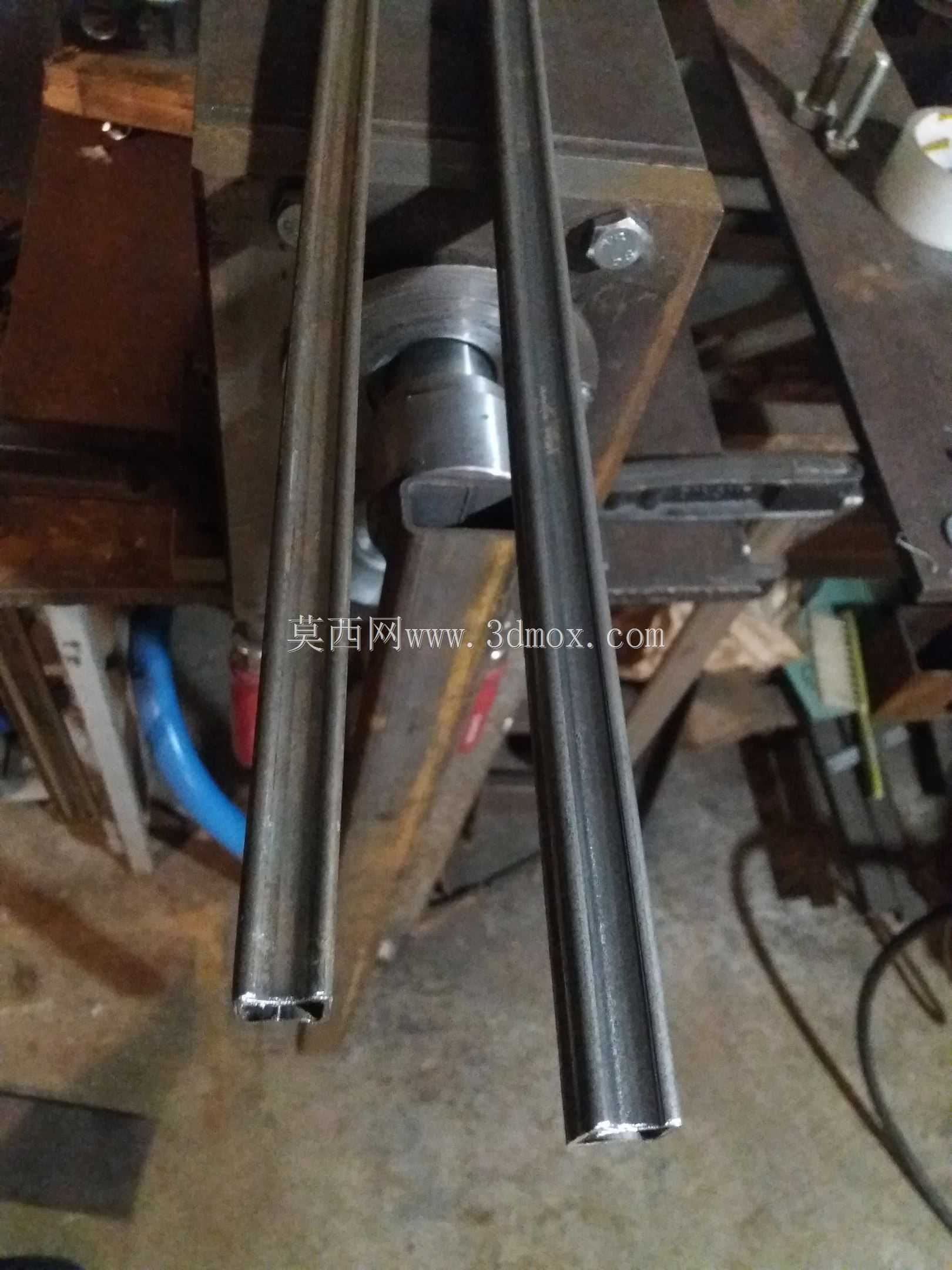

　　避免局部应力集中导致的部件损坏；上下辊组的中心距可通过轴端的调节垫片进行微调，适配不同厚度的坯料加工需求，辊轮采用分体式装配结构，磨损后可单独更换辊圈，不需要更换整根辊轴，降低后期维护成本。实际使用过程中，坯料从装置一侧的进料端送入，经过上下辊组的连续辊压，从另一侧输出即可得到预设截面形状的冷锻型材，相比传统的锤击冷锻，辊压成型的工件表面质量更均匀，尺寸一致性更好，不会出现锤击导致的局部凹痕、厚度不均问题，同时作业过程的噪音更低，操作人员的劳动强度大幅降低。结构上所有外露的紧固件均采用标准内六角圆柱头螺栓，通用互换性强，后期维护更换配件不需要定制非标件，辊轮的型面加工可根据具体的加工需求设计不同的轮廓槽型，可实现压槽、压花、

　　扁位成型、圆弧弯曲等多种冷作加工功能，适配不同的加工场景需求。框架的侧板采用加厚钢板加工，保证辊轴安装孔的位置精度，上下底板的平面度经过精加工处理，安装后整体框架的垂直度、辊轴的平行度都能得到有效保证，避免辊轮偏磨、坯料走偏的问题。装置整体没有复杂的液压、电控系统，纯机械结构的可靠性高，在无供电的维修现场也可通过手轮驱动完成作业，对使用场景的适配性较强，适合小型加工单位、维修站点、铁艺加工门店作为通用冷作加工设备使用。
