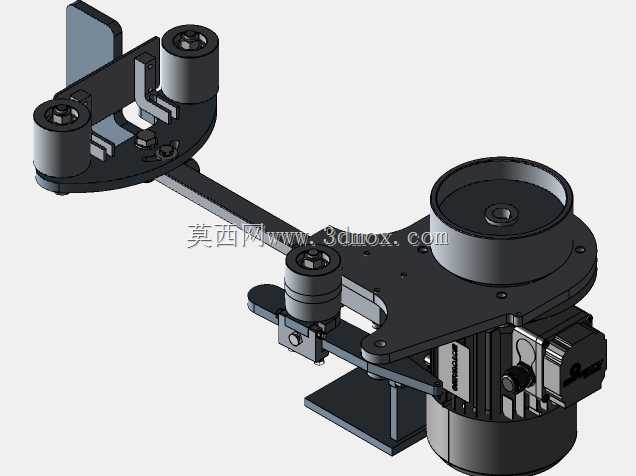

小型悬臂式砂带研磨打磨设备结构

　　臂的末端安装两个平行布置的从动导向轮，两个导向轮的轴线与主动轮保持平行，砂带套在主动轮与两个从动轮外侧，形成一段水平布置的开放磨削工作面，这段工作面的长度可以覆盖大部分手持小零件的磨削行程，不需要频繁移动工件位置就能完成整段边的打磨处理。导向轮的安装座上预留了腰型调节槽，松开固定螺栓后可以沿着悬臂的长度方向微调导向轮的位置，以此调整砂带的张紧度，同时两个导向轮的安装座都带有微小的角度偏转调节余量，能够在砂带出现跑偏时微调轮体角度，让砂带始终保持在轮体的中间位置运行，避免砂带边缘摩擦支架造成异常磨损。设备的底座采用钢板折弯成型的L型安装结构，立式电机直接固定在底座的竖直安装面上，底座的水平底板上预留了四个安装通孔，这款小型悬臂式砂带研磨设备，主要面向小尺寸五金零件的去毛刺、刃口打磨、焊缝修磨以及小平面的粗糙度精整场景，常见于五金维修工位、小型机加工车间的边角处理工序、手工打样的模型制作场景，相比大型落地式砂带机，它的占地空间更小，操作时的视野遮挡更少，适合处理形状不规则、需要手持工件贴合砂带完成多角度磨削的加工需求。设备采用单电机直驱主动轮的动力布局，主动轮安装在立式电机的输出轴端，省去了中间传动的皮带或者齿轮结构，既压缩了整体的安装高度，也减少了传动环节的功率损耗，日常维护时只需要定期检查主动轮的轴承磨损情况即可，不需要额外调整传动张紧结构。悬臂部分采用折弯钢板拼焊的支架结构，从主动轮侧延伸出长条形安装臂，

　　可以通过膨胀螺栓固定在工作台面上，也可以搭配重型磁吸座固定在铁板工作台的任意位置，适配不同工位的安装需求，底板的下方还可以加装减震橡胶垫，减少电机运行时的振动传递到工作台面，避免磨削时工件出现抖动影响加工表面质量。从安装边界来看，设备整体的横向悬臂长度控制在常用工作台的深度范围内，安装后不会超出工作台边缘过多，竖直方向的高度低于普通台虎钳的最大安装高度，不会和台面上的其他工装夹具产生干涉，操作人员站在工位前时，磨削工作面的高度刚好处于手肘自然弯曲的操作高度，长时间手持工件打磨也不容易产生肢体疲劳。设备的接触轮外侧没有加装全封闭的防护罩，而是在主动轮的后侧预留了排屑缺口，磨削产生的金属废屑会随着砂带的转动从缺口处甩出，

　　不会堆积在轮体和支架的缝隙里，日常清理时只需要用毛刷顺着排屑方向清扫即可，不需要拆解支架结构。在功能设计上，这款设备可以根据加工需求更换不同粒度的砂带，粗粒度砂带适合快速去除毛坯的飞边、氧化皮以及较厚的焊缝余高，细粒度砂带可以完成零件表面的精磨、抛光预处理，更换砂带时只需要松开从动轮的张紧螺栓，将旧砂带取下套上新砂带，再重新张紧调整跑偏量即可，整个更换过程不需要额外的专用工具，适合加工场景频繁切换的小型工位使用。悬臂的结构刚度经过匹配设计，在正常磨削压力下，悬臂的变形量控制在允许范围内，不会因为磨削压力过大导致砂带松弛或者轮体偏移，保证磨削时的接触压力稳定，加工出来的表面粗糙度均匀，不会出现局部过磨或者磨不到的情况。

　　两个从动导向轮的直径经过匹配设计，既保证了砂带在转向时的弯曲半径不会过小导致砂带过早折损，也控制了悬臂末端的结构尺寸，让操作人员可以将小工件伸入两个导向轮之间的空隙，完成工件内凹边角的打磨处理，拓展了设备的加工适用范围。电机的选型匹配了小尺寸砂带的线速度要求，运行时砂带的线速度处于适合金属磨削的合理区间，既不会因为线速度过低导致磨削效率差、砂带容易堵塞，也不会因为线速度过高导致砂带过快磨损、磨削温度过高烧坏工件表面。设备的走线全部隐藏在支架的内侧空隙里，外部没有裸露的电线，避免磨削产生的废屑刮破电线绝缘层造成安全隐患，电机的控制开关可以外接在工作台的边缘位置，操作人员不需要探身就可以完成设备的启停操作，提升工位操作的安全性。
