多滚筒连续式物料清洗设备结构设计

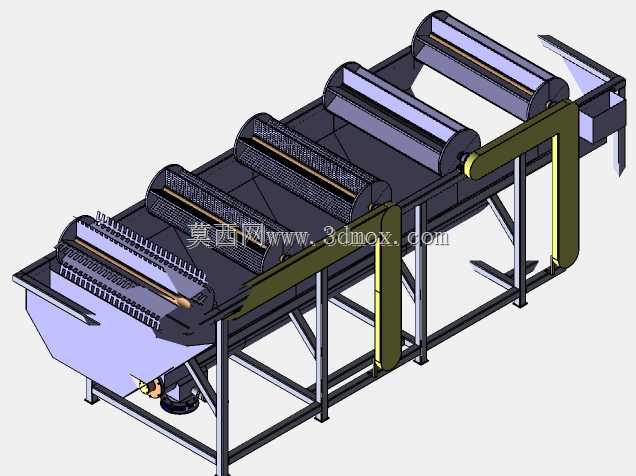

　　这套多滚筒连续式清洗设备的三维结构，主要面向散状颗粒类、块茎类物料的表面清洁、浮尘去除及轻度杂质分选场景，在农产品初加工、轻工原料预处理、小型矿产粗选工段都有适配空间。设备整体采用分段式滚筒排布逻辑，不同段的滚筒表面开孔规格存在梯度差异，进料端滚筒开孔尺寸偏大，可先完成大体积杂质的筛除，中段滚筒配合喷淋结构完成物料表面的冲刷清洁，末段滚筒开孔尺寸收窄，在沥干物料表面残留水分的同时，筛除清洗过程中脱落的细小碎屑。

　　从结构布局来看，整套设备采用型钢焊接一体式机架作为承载基础，机架主框架采用矩形管拼焊成型，横向支撑梁按滚筒安装位做等距排布，每段滚筒的两端轴承座都通过螺栓固定在机架的纵向安装梁上，安装位预留了20mm的调节余量，可通过调整轴承座的固定位置张紧滚筒的驱动传动带，避免长期运行后传动打滑。机架底部设置了整体式集料斗，集料斗采用倾斜式溜槽设计，倾斜角度设置为55度，可保证清洗产生的污水、筛下的杂质依靠自重顺利汇集到排出口，不会在斗体内积存残留，减少日常清理的工作量。

　　滚筒组件的设计上，每段滚筒都采用镂空式筒体结构，筒体外部包裹不同目数的筛网，筛网通过快拆式压条固定在筒体骨架上，当处理不同粒径的物料时，无需整体拆卸滚筒，仅需更换对应目数的筛网即可完成适配，大幅降低换产调整的时间成本。滚筒内部设置了螺旋导料板，导料板的螺旋升角设置为8度，当滚筒以设定转速转动时，进入滚筒内部的物料会沿着导料板的导向匀速向出料端移动，不会出现物料在筒体内堆积、滞留的问题，可保证连续作业的进料出料节奏稳定。相邻两段滚筒之间设置了过渡导料槽，导料槽的搭接高度差设置为30mm，可避免物料在段间转运过程中出现撒漏，同时导料槽上预留了喷淋管的安装位，可根据物料的清洁需求加装辅助喷淋头，提升清洗效果。

　　驱动系统采用单电机配合多组皮带轮传动的布局，电机安装在机架尾部的独立安装座上，安装座设置了长条形调节孔，可调整电机位置实现传动皮带的张紧度调节，动力通过传动轴依次传递给各段滚筒，保证所有滚筒的转动线速度保持一致，不会出现段间物料转运速度差导致的堵料问题。设备的整体安装边界方面，整机长度方向尺寸适配常规车间的设备排布间距，宽度方向控制在1.8米以内，可直接放置在硬化水平地面上使用，无需做特殊的地基预埋，仅需在机架底部的地脚板位置打膨胀螺栓固定即可，安装调试的门槛较低。

　　从实际使用的适配性来看，这套结构的清洗设备可根据处理物料的特性调整滚筒转速，转速调节范围控制在15-30rpm之间，针对表皮较薄、易破损的物料可降低转速，减少物料之间的摩擦磕碰损伤；针对表面附着杂质较多、清洁难度大的物料可适当提高转速，同时增加喷淋压力，保证清洁效果达标。设备的侧边设置了可拆卸的检修护板，护板采用薄钢板折弯成型，通过快拆螺丝固定在机架上，日常维护时可直接拆下护板，观察滚筒的运行状态、更换筛网或者检修传动部件，无需拆解主体结构。滚筒两端的密封结构采用毛毡加迷宫密封的组合形式，可避免清洗过程中的污水、杂质进入轴承座内部，延长轴承的使用寿命，减少日常润滑维护的频次。集料斗的排出口位置预留了法兰接口，可直接对接车间的污水排放管道或者杂质收集输送设备，实现清洗工段的连续化作业，无需人工定期清理料斗内的积存物。
