牵引式多作物田间植物残茬粉碎还田设备

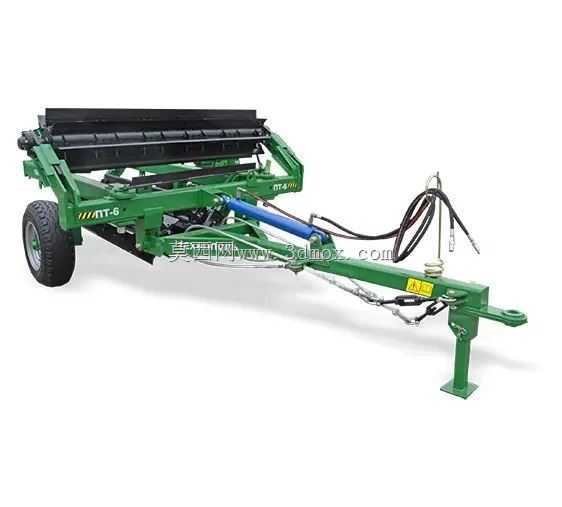

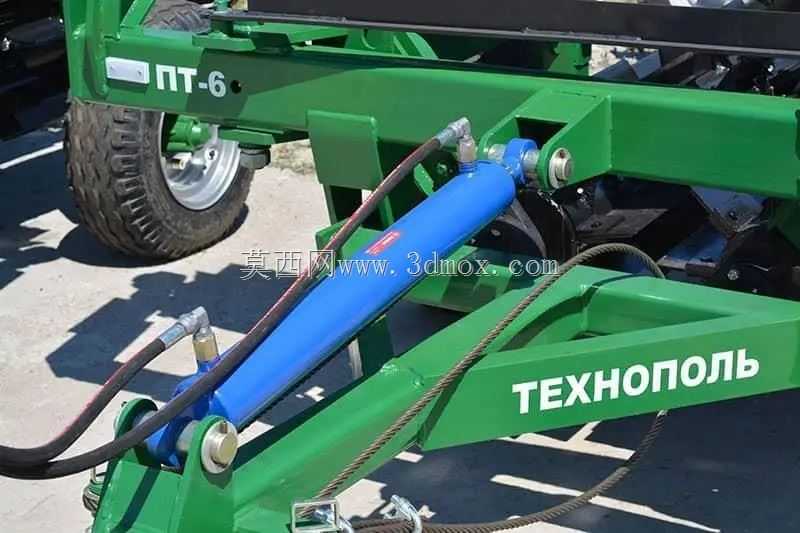

　　这款牵引式残茬处理设备主要适配大马力轮式拖拉机挂接作业，面向东北、西北规模化种植区域的大田残茬处理场景，可同步覆盖玉米、向日葵、油菜、露地蔬菜等多种作物收获后的残体粉碎作业，解决传统翻埋作业残茬降解慢、影响下季播种出苗质量的实际问题。从作业适配场景来看，该设备可在秋收后单遍作业完成残茬粉碎，也可配合春整地前的残茬清理工序使用，作业幅宽匹配6米工作宽度，单遍作业可覆盖4条标准玉米种植垄，适配地块连片、种植行距统一的规模化农场作业需求，无需反复调整挂接参数即可跨作物种类切换作业状态。设备整体采用牵引式挂接结构，挂接端配置液压调节油缸，可在作业状态与运输状态间快速切换，运输状态下整机离地间隙满足乡村道路通行要求，

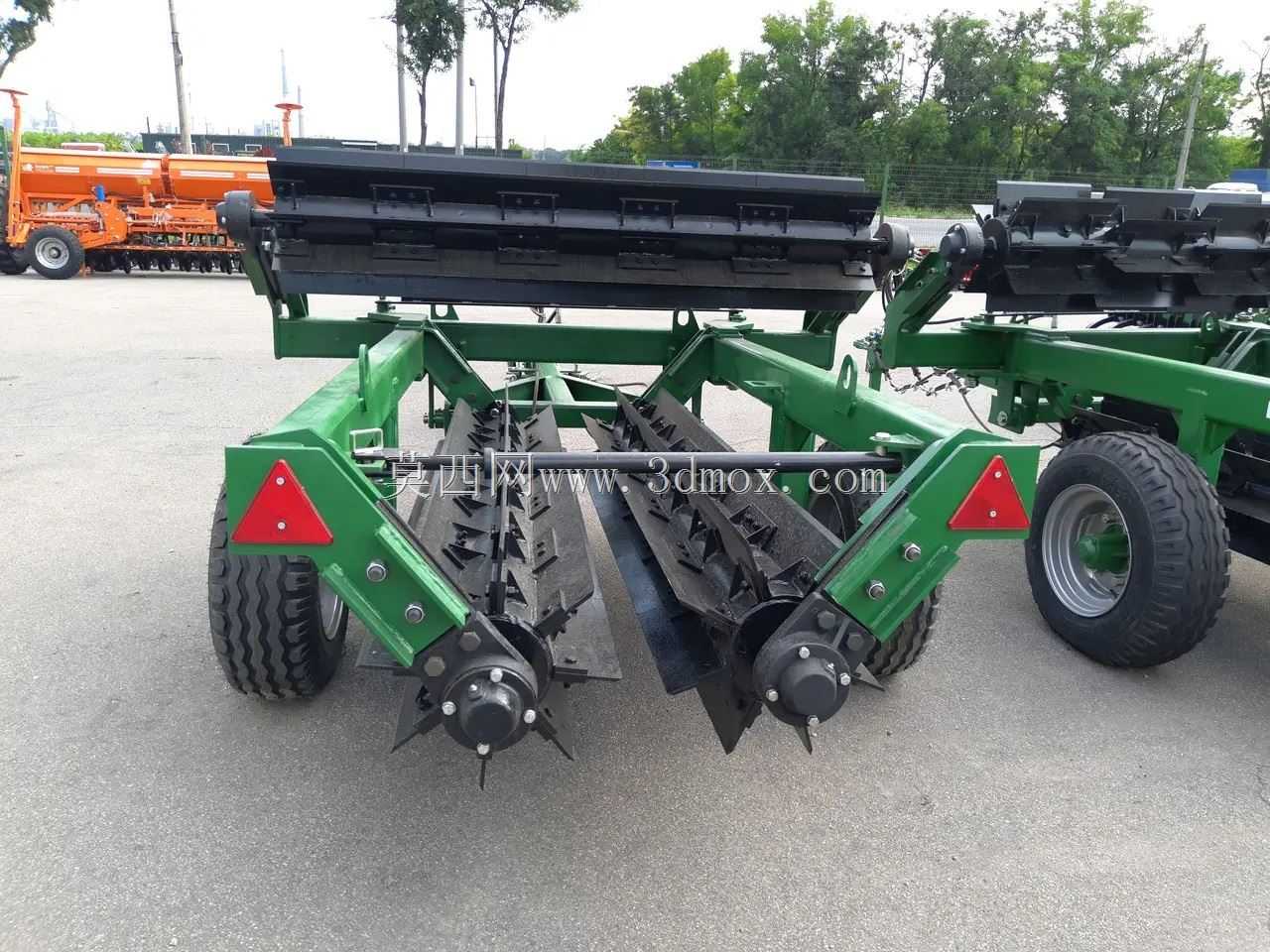

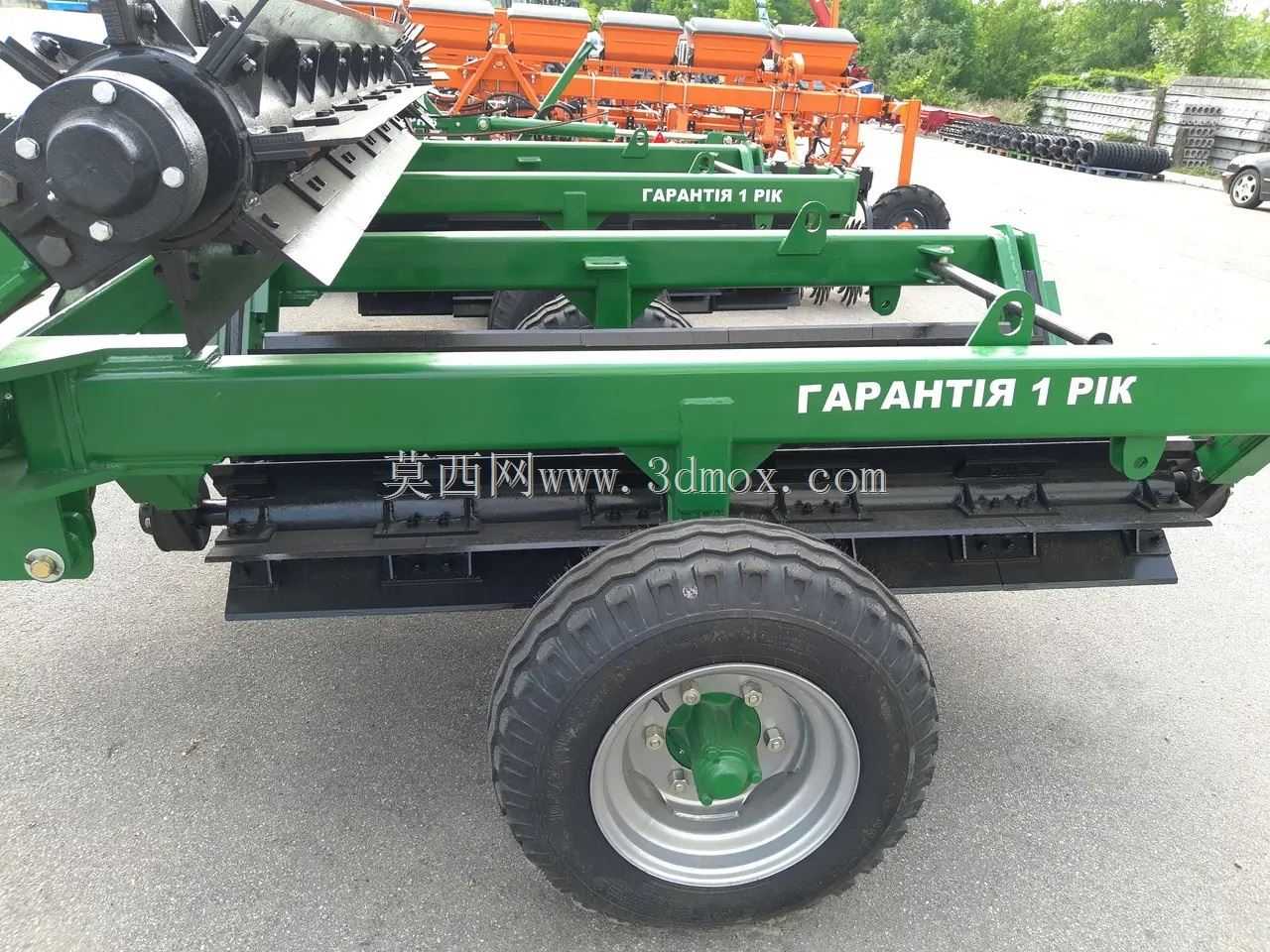

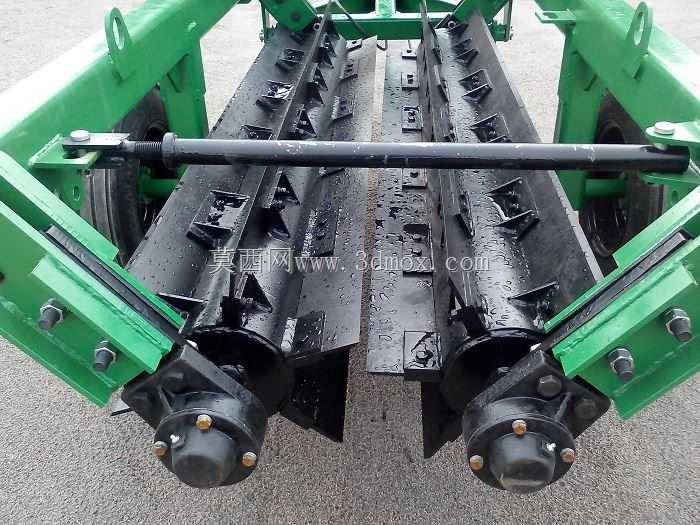

　　作业状态下可通过油缸调整机架高度，匹配不同高度的留茬粉碎需求，避免刀辊入土过深增加动力损耗或留茬过高导致粉碎长度不达标。核心粉碎单元采用三辊式排布结构，单根辊体直径470mm，整机共配置96把切削刀具，刀具采用交错排布方式，作业时可实现无漏切覆盖，将作物残茬粉碎至12-18cm的均匀段长，该长度段的残茬抛撒后可均匀覆盖地表，既满足秸秆还田的腐解要求，也不会因残茬过长缠绕播种机开沟器影响下季作业。设备的行走单元采用大直径农用充气轮胎，轮胎花纹适配田间松软地表通行需求，可减少作业过程中的碾压辙沟深度，机架主体采用高强度矩形管焊接结构，关键受力位置加装加强筋板，可承受田间颠簸作业的交变载荷，避免长期作业出现机架开焊变形问题。

　　刀辊与机架连接位置采用密封式轴承座，可阻挡田间尘土、作物碎屑进入轴承内部，延长维护周期，刀具采用螺栓固定式安装，单把刀具磨损后可单独拆卸更换，无需整体更换刀辊，降低田间作业的备件维护成本。设备的传动系统采用侧边皮带传动结构，传动部位配置安全防护罩，避免作业过程中残茬缠绕传动轴引发故障，同时皮带传动具备过载缓冲特性，当遇到田间石块、硬质土块等突发载荷时，皮带可产生打滑卸荷，保护刀辊与传动部件不受刚性冲击损坏。从安装边界来看，设备挂接后整机长度适配100马力以上拖拉机的后悬挂牵引尺寸，运输状态下整机宽度不超过2.5米的道路通行限值，作业时展开的粉碎幅宽可通过侧边的仿形轮控制作业高度，仿形轮可根据地表起伏上下浮动，保证刀辊作业高度一致，

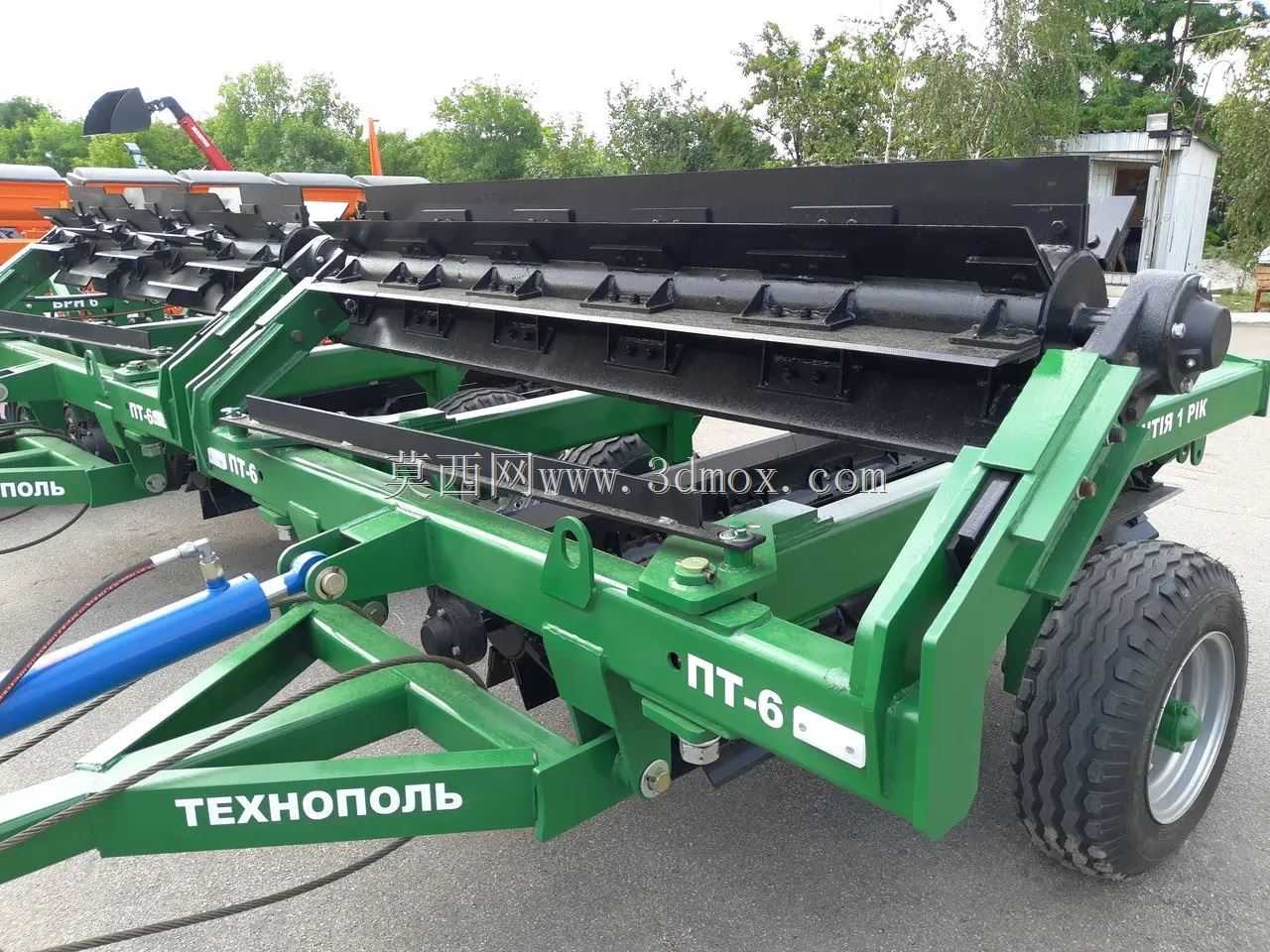

　　避免出现局部切土过深或留茬过高的问题。设备的抛撒导流板采用角度可调设计，可根据作业时的风向调整抛撒角度，保证粉碎后的残茬均匀分布在作业幅宽范围内，避免出现残茬条带堆积的问题，影响后续整地作业的均匀性。针对不同作物的残茬特性，该设备可通过调整刀辊转速匹配粉碎需求，处理玉米、向日葵这类粗硬茎秆作物时可调高刀辊转速，提升切削冲击力，处理油菜、蔬菜这类细软残茬时可适当降低转速，减少不必要的动力消耗。设备机架上标注的ПТ-6型号对应6米作业幅宽的规格，整机结构件均采用抛丸后喷塑处理，可抵御田间潮湿环境、化肥农药的腐蚀，延长设备的户外使用寿命。在实际作业过程中，该设备的纯作业生产率可达7.2公顷每小时，道路转场速度可达20km/h，可满足大田块快速转场作业的需求，无需额外的运输车辆转运设备。设备的配重布局经过优化，牵引点受力均匀，不会对拖拉机后轮造成额外的偏载，作业过程中拖拉机的行驶直线性好，驾驶员操作强度低，可长时间连续作业。
