双轴工业碎纸切碎设备结构设计

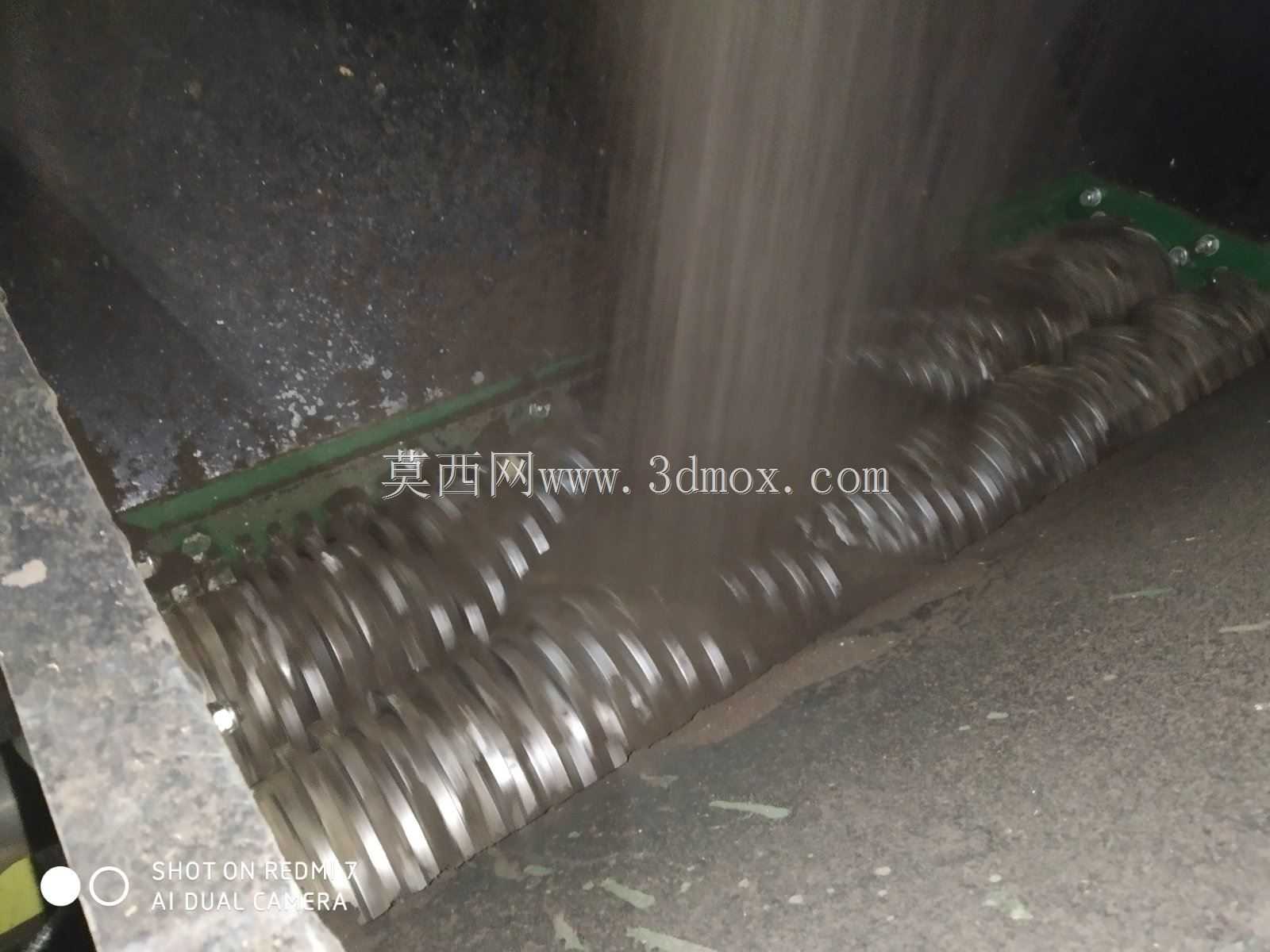

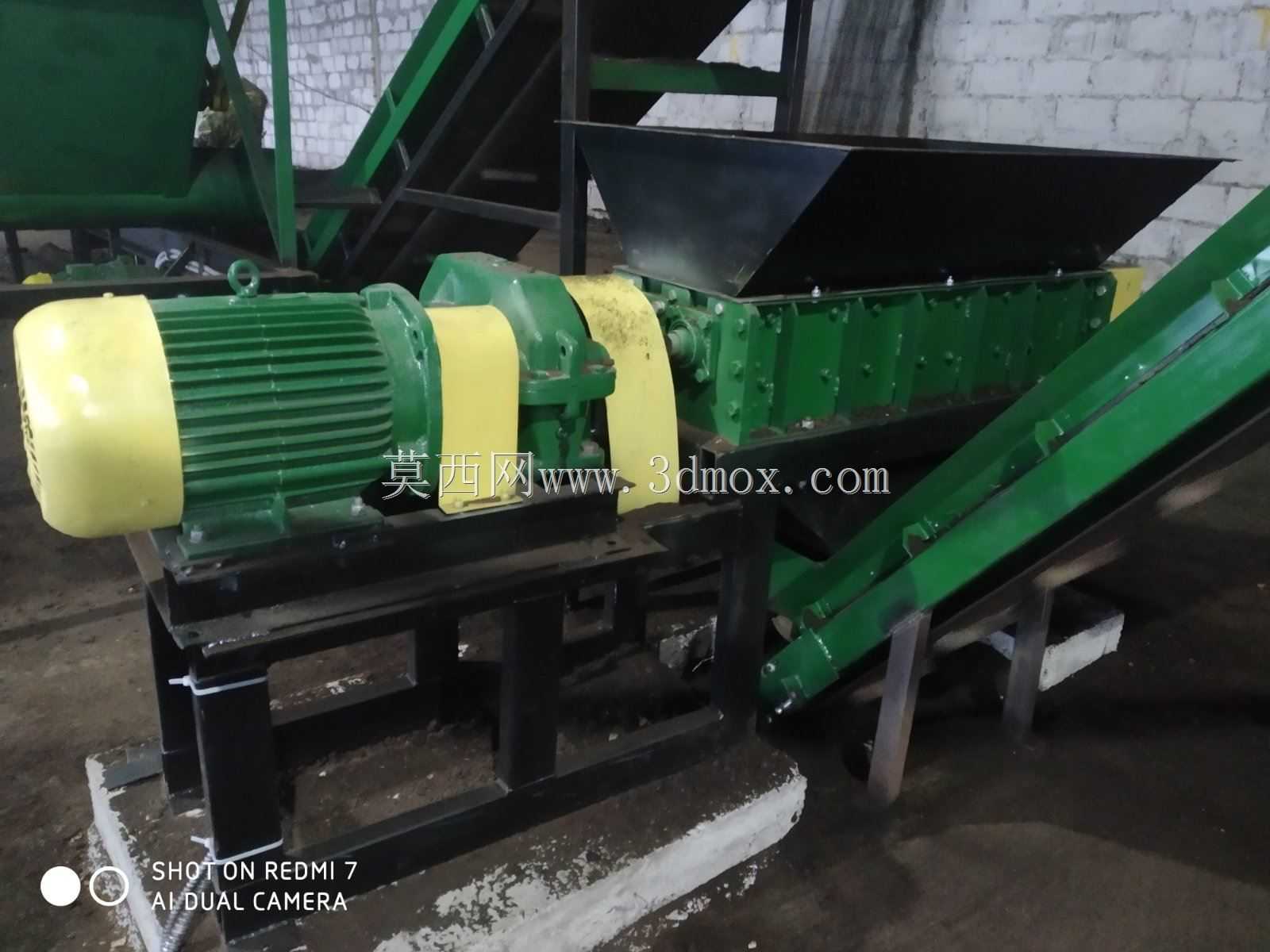

　　这款双轴式碎纸切碎设备，主要面向工业场景下的纸质涉密载体销毁、纸类边角料回收预处理、工业纤维类物料粗碎环节设计，区别于办公小型碎纸机，其处理能力可适配批量物料连续进料作业，在造纸厂边角料回收车间、涉密载体销毁中心、包装印刷厂废料处理工段、再生资源分拣中心都有明确的应用场景。从结构布局来看，设备采用驱动单元与撕碎腔体平行排布的设计，驱动端搭配减速机构将电机高转速低扭矩的输出转化为刀轴低转速大扭矩的剪切动力，避免高转速击打带来的物料飞溅、粉尘溢出问题，针对纸质物料易缠绕、易卡滞的特性，刀轴采用相向转动的啮合式刀组设计，动刀与定刀间隙控制在合理范围，既能保证整叠纸张、带装订钉的纸质文件、硬纸板类物料被逐层撕扯剪切，

　　又不会因为间隙过小造成刀体异常磨损。设备进料口采用大倾角敞口式料斗设计，料斗侧壁做倾斜导料处理，进料开口尺寸适配人工批量投料或者皮带机对接上料的安装需求，不需要额外增设进料辅助机构就能保证物料依靠自重滑入两刀轴的啮合剪切区域，料斗与撕碎腔体采用螺栓连接的可拆卸结构，方便后期清理卡滞物料、更换磨损刀片时快速拆解。机架部分采用型钢焊接框架结构，底部预留设备安装的地脚螺栓固定孔位，整体安装边界需要考虑驱动端的检修空间、出料端的输送设备对接空间，设备出料方向为刀组正下方直落式设计，可直接对接皮带输送机、集料箱或者风送管道，不需要额外增设导料转接结构，减少物料在出料环节的堵塞概率。从功能设计逻辑上，这款设备没有采用复杂的筛网结构，

　　针对纸质物料破碎后粒径要求不极端苛刻的场景，依靠刀组的啮合间距控制出料粒径，避免筛网堵塞造成的设备负载骤升问题，同时在减速机构与刀轴的连接端设置过载保护结构，当混入超硬异物时可触发保护停机，避免刀齿崩断、减速机构齿轮损伤。设备的驱动单元外侧设置可拆卸的防护壳体，既可以避免车间粉尘、纸絮附着在电机散热翅片上造成散热不良，也能防止作业过程中人员误触转动部件造成安全隐患，设备整体的重心落在机架中心区域，安装时不需要额外做配重处理，只要地面基础满足承重要求即可固定安装。在实际选型适配时，需要根据每小时处理物料的体量匹配对应功率的驱动单元，这款结构的设备可通过调整刀轴长度、刀齿排布密度适配不同的处理量需求，刀齿采用耐磨合金材质堆焊处理，

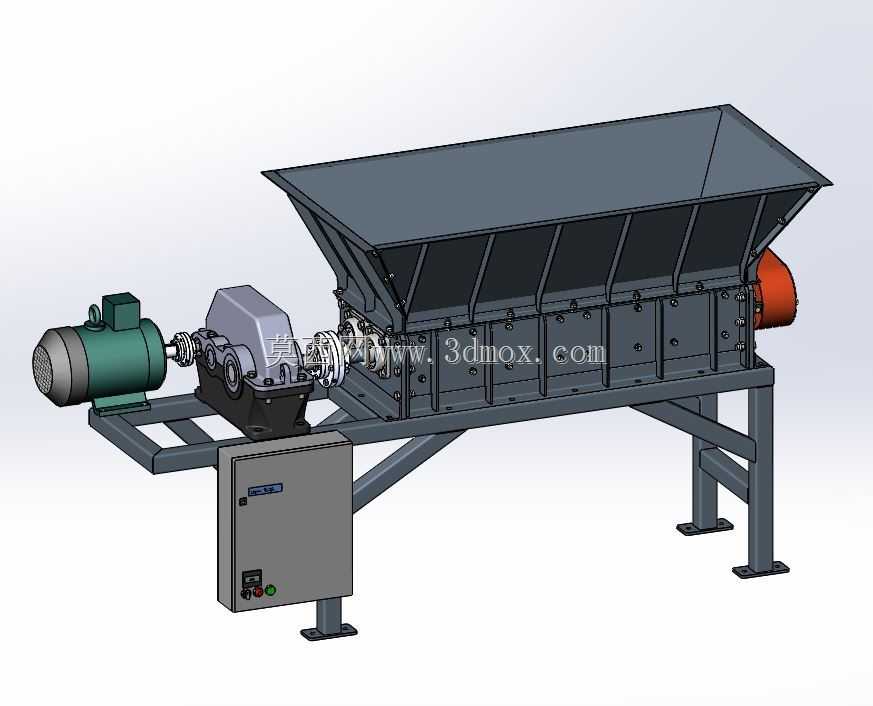

　　针对纸质物料中偶尔混入的订书钉、回形针类小金属异物，不需要提前分拣即可正常作业，减少预处理环节的人工投入。设备的润滑点位集中在轴承座与减速机构处，日常维护不需要拆解主体结构，可通过预留的注油孔完成定期润滑保养，降低后期运维的工作量。从三维建模的角度来看，这套模型完整还原了设备的装配关系，刀组的啮合间隙、机架的焊接拼接位置、驱动单元与腔体的连接法兰尺寸都做了等比例还原，可直接用于设备布局规划、改造方案验证、新员工结构培训场景，建模时对刀齿的切削角度做了准确还原，能直观体现物料进入腔体后的剪切撕扯过程，也可用于后续的有限元受力分析、刀轴挠度验算的基础模型使用。
