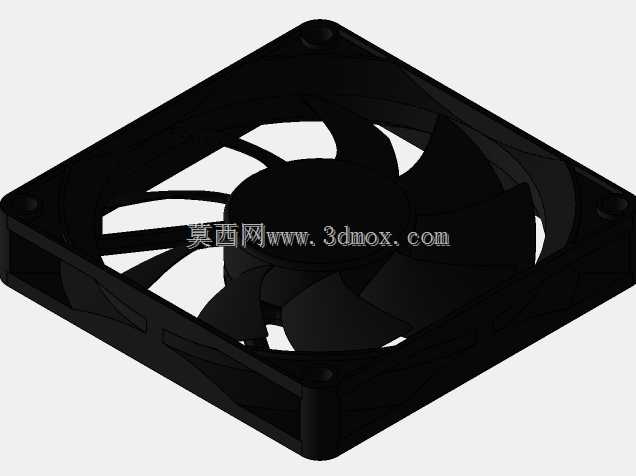

在电子设备热管理、小型工控装置通风、紧凑型机箱散热的实际工程场景里,小规格轴流风扇的选型与结构适配,一直是结构设计阶段需要反复核对边界的环节。这款80×15mm的薄型轴流风扇,针对狭小安装空间的散热需求做了针对性的结构优化,区别于常规25mm厚度的80mm规格风扇,15mm的厚度设计能够适配厚度受限的安装位,比如1U规格的工控机箱、薄型桌面电子设备、壁挂式通讯终端的内部通风位,不需要额外切削设备内部的结构筋位就能完成装配。从实际功能逻辑来看,这类小尺寸轴流风扇的核心作用是通过扇叶的定向旋转,在密闭或半密闭的设备腔体内形成定向气流,将PCB板上功率器件、电源模块、芯片表面堆积的热量通过对流带出设备外部,
避免局部热堆积导致的元器件性能降频、寿命衰减,甚至过热触发的保护停机。在结构设计的思路上,这款风扇的外框采用了一体式方形注塑结构,四个边角预留了标准的安装孔位,孔位的中心距严格匹配80mm规格风扇的通用安装规范,不需要额外制作转接支架就能兼容市面同规格的风扇安装位,外框的加强筋做了隐形式设计,不会额外占用厚度方向的空间,同时能够保证扇叶旋转时外框的结构刚性,避免高速旋转时产生框体共振带来的异音。扇叶部分采用了七叶后掠式的叶型设计,相比常规的五叶结构,七叶设计能够在相同转速下获得更平缓的气流输出,降低气流切割产生的风噪,同时叶型的曲率经过反复调整,在15mm的有限轴向尺寸内,尽可能提升气流的轴向推送距离,避免薄型风扇常见的气流发散、
有效送风距离不足的问题。扇叶中心的轮毂部分做了下沉式设计,将驱动电机的定子、转子结构完全容纳在轮毂腔体内部,不会额外占用轴向的安装空间,轮毂与外框之间的间隙控制在合理公差范围内,既避免扇叶旋转时与外框产生刮擦,也不会因为间隙过大导致叶尖漏风损失风压。从安装边界的尺寸来看,风扇的外轮廓尺寸严格控制在80mm×80mm×15mm,四个安装孔的中心距为71.5mm,适配M3或者M4规格的自攻螺丝或者减震胶钉安装,安装时需要预留的最小安全间隙为:进风侧预留至少3mm的无遮挡空间,避免遮挡进风面导致进风量衰减,出风侧需要避开设备内部的线材、结构凸台,预留至少5mm的气流通道,保证气流能够顺畅吹向需要散热的器件区域。在实际选型适配时,
这类薄型风扇通常适用于系统阻抗偏低的散热场景,比如设备表面带有密集通风孔、内部风道没有过多遮挡的结构,如果是高阻抗的密闭风道场景,需要搭配更高转速的版本或者调整风道结构来匹配风压特性。另外,风扇的供电引线从外框的侧边引出,引线的出线位做了防拉扯的卡槽结构,装配时不会因为拉扯线材导致内部接线松脱,出线方向可以根据设备内部的走线需求调整,避免线材干涉扇叶旋转。从三维建模的细节来看,模型还原了外框的注塑拔模斜度、扇叶的曲面曲率、安装孔的沉台结构、轮毂的合模线细节,能够直接用于设备装配阶段的干涉检查、安装位模拟,也可以作为热仿真阶段的风扇模型导入,辅助进行风道的模拟计算,提前预判散热方案的可行性,减少后期打样验证的迭代次数。在日常的结构设计工作中,这类标准规格的散热部件模型,能够大幅缩短方案阶段的建模时间,设计人员只需要核对安装尺寸与性能参数是否匹配项目需求,不需要从零开始绘制风扇的每一处细节,把更多精力放在设备整体的风道优化与结构布局上。需要注意的是,在装配这类薄型风扇时,减震胶钉的选择要匹配15mm的框体厚度,避免过长的胶钉导致风扇安装后出现倾斜,影响扇叶的旋转动平衡,长期运行下产生额外的振动与噪音。
- 上一篇:ND8系列工业离心风机结构设计
- 下一篇:两种规格方形轴流散热冷却风机结构
- 全部评论(0)
- 模板大小: 1.43 MB
- 售价:5金币
- 下载次数: 51
- 系统要求: SOLIDWORKS
- 软件分类: 风扇
