小型回转式工位加工装配专用设备

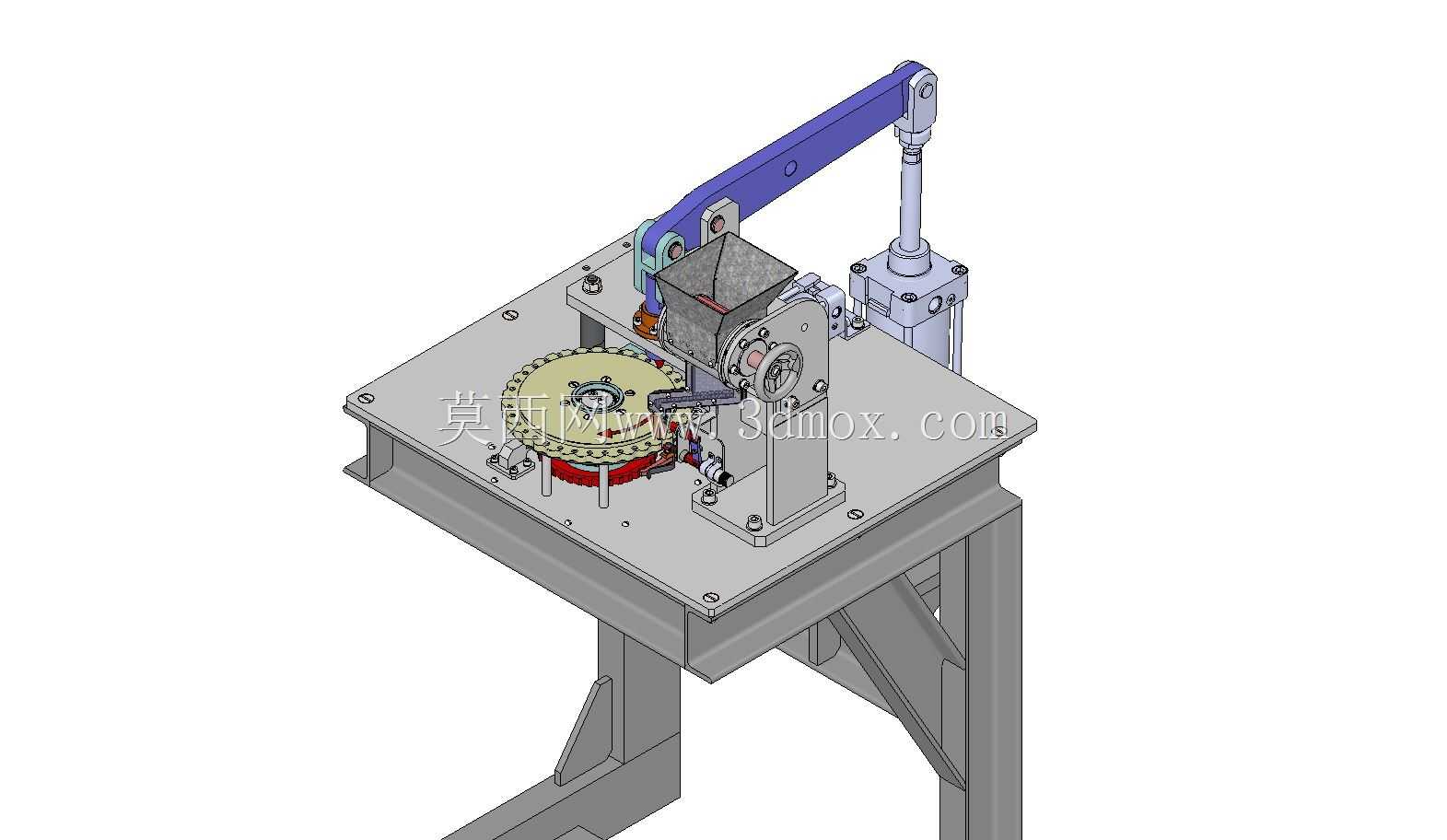

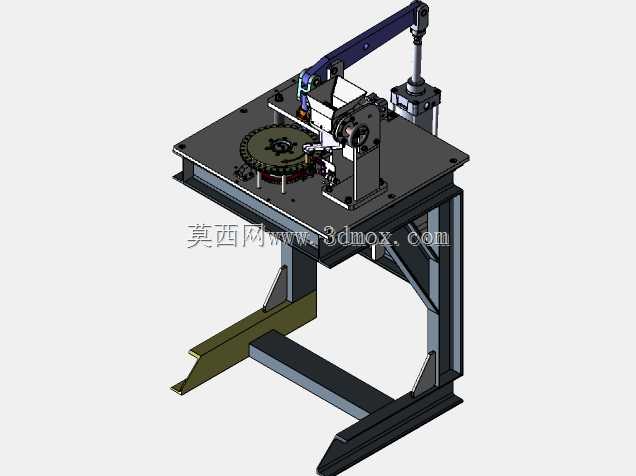

　　这款设备主要面向小尺寸圆柱类零件的序间压装、预装工序，常见于五金小配件、电子插接件、小型紧固件的批量加工场景，适配小作坊式多品种小批量生产的产线布局，不需要复杂的电气接线，车间压缩空气气源接通即可投入使用，对厂房配套要求极低。设备整体采用方管焊接机架作为承载基础，台面采用整块钢板铣平加工，所有功能组件全部安装在台面板上，机架下方预留了足够的脚部操作空间，支腿底部可加装减震垫脚，适配车间水泥地面、环氧地坪等不同安装地面，不需要额外做地基预埋，整体占地尺寸控制在1米见方以内，高度不超过1.4米，可直接放置在标准工作台旁作为序间独立工位使用，也可嵌入短流水线作为单工序节点。核心作业部分采用棘轮分度盘作为工位载体，

　　分度盘沿圆周均匀布置多组工件定位座，单次分度旋转对应一个工位的进给，作业时操作人员仅需在上下料工位放置待加工工件，分度盘自动转位到压装工位后，上方的气动执行机构配合导向压头完成压装动作，另一侧的手动压臂组件可用于辅助预装、异形件补压或者临时调整工序，适配不同批次零件的工艺差异。料斗组件布置在分度盘侧方，针对规则小零件可实现自动排序送料，直接将工件送入定位座，减少人工取放料的重复动作，送料轨道的宽度可根据零件直径快速调整，不需要更换整套轨道组件，换型时间控制在十分钟以内。气动回路全部采用标准气动元件布置，管线沿台面板下方的走线槽排布，所有气缸均配备节流阀可单独调整动作速度，压装气缸的输出力可通过气源调压阀灵活调整，

　　适配不同过盈量的压装需求，避免压力过大压伤工件或者压力不足压装不到位的问题。手动压臂采用杠杆式结构，长臂设计可放大操作力，端部连接的压头可快速更换，针对不同压装位置可更换对应形状的压头，不需要拆卸整个压臂组件，压臂的铰接位置采用自润滑轴承，长期使用也不会出现卡滞问题。分度机构采用机械棘轮配合止回棘爪的结构，不需要伺服电机或者分割器驱动，通过气缸直线动作推动棘轮转动固定角度，结构简单可靠，维护时仅需定期检查棘爪的磨损情况即可，故障排查难度极低，车间普通机修人员即可完成日常维护。台面板上所有安装孔均采用坐标镗加工，保证各组件的位置精度，分度盘的旋转中心与压装气缸的轴心同轴度控制在0.05mm以内，避免压装时出现偏载导致工件压歪、

　　压头崩损的问题。设备的操作侧没有突出的尖锐结构，所有管线接头全部做了防护处理，气动元件的排气口加装了消音器，降低车间作业时的噪音污染，机架的焊接位置全部做了打磨去毛刺处理，表面喷涂防锈漆后再喷面漆，长期在车间多油污、多粉尘的环境下使用也不会出现大面积锈蚀。针对不同的加工需求，该设备可快速拓展功能，比如在分度盘周边加装检测工位、自动下料工位，不需要改动主体机架结构，仅需在台面板对应的安装位置加装组件即可，预留的安装螺孔已经在台面板加工时提前预制，减少二次加工的工作量。在实际使用中，这类设备相比全自动专机的投入成本低很多，同时比纯手工作业的效率提升3倍以上，压装的一致性也远高于手动敲击压装，非常适合年产值不高、产品换型频繁的小型加工单位使用，设备的易损件全部采用标准件，可直接从五金市场采购更换，不需要向厂家定制专用配件，后期维护成本极低。
