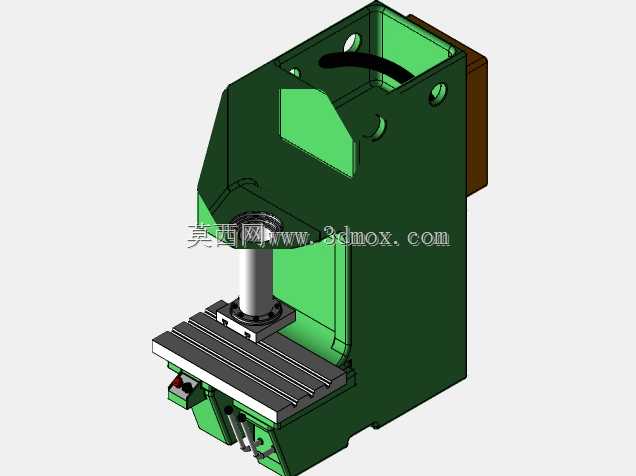

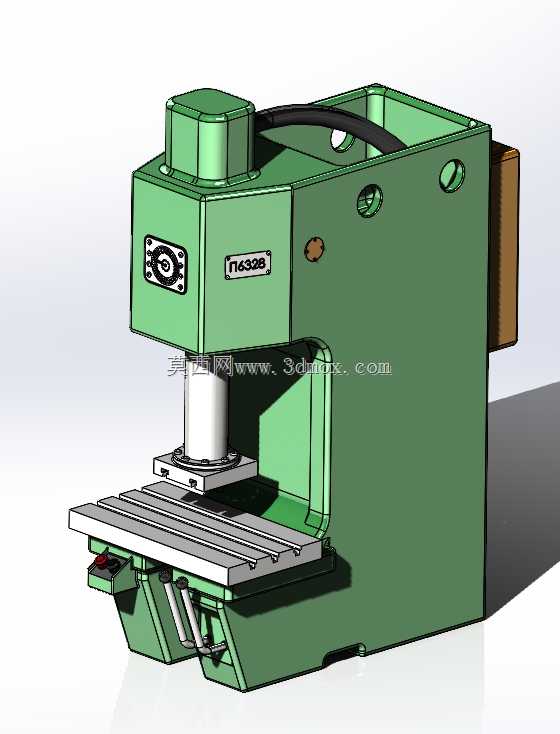

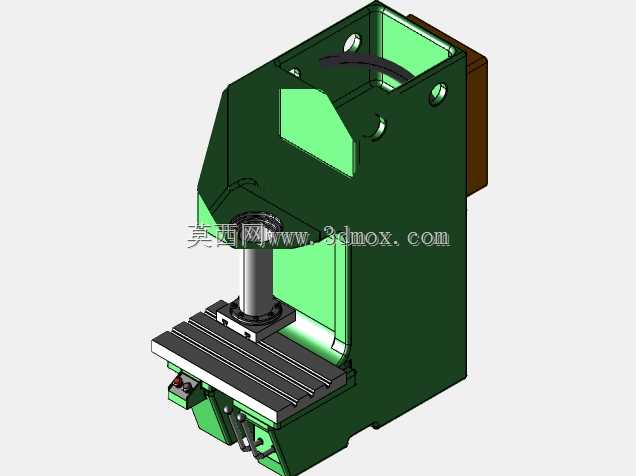

P6328型台式冲床结构三维设计

　　在五金冲压、小型钣金件加工的生产场景中，小吨位台式冲床一直是零散工序、小批量加工工位的核心设备，本次呈现的P6328型冲床结构，完全围绕小型加工工位的实际使用需求完成全结构建模还原。从实际加工场景来看，这类冲床常布置在生产线的单工序工位，承担小型五金件冲裁、浅拉伸、压印、冲孔类工序，适配电子五金配件、小型家电结构件、文具五金件的加工需求，相比大型闭式冲床，它的占地空间更小，不需要做专门的设备基础，普通硬化车间地面即可放置安装，适配小型加工厂、维修车间、试制工位的灵活布置需求。

　　从设备功能特性来看，该冲床为开式台式结构，机身采用整体铸铁式的C型布局，这种结构的优势是操作空间开阔，操作人员可以从三个方向靠近工作台完成上下料操作，适配手工送料、简易送料机构搭配的两种作业模式。滑块部分为矩形导轨导向结构，相比燕尾导轨，矩形导轨的导向精度保持性更好，抗偏载能力更强，在承受小吨位冲压力时，滑块的下死点重复精度更稳定，能有效保证冲压件的尺寸一致性，减少模具的非正常磨损。工作台面开设了平行的T型槽结构，用于安装固定冲压模具，T型槽的间距按照通用小吨位冲模的安装尺寸设计，适配市面上多数标准化的小型冲模，不需要额外做转接板即可完成装夹，降低了模具适配的成本。

　　设计思路上，整个结构优先考虑了设备的刚性与维护便利性，机身的C型开口处做了加厚的加强筋结构，在公称压力行程内，机身的开口变形量控制在允许范围内，避免因机身变形导致的模具啃模、冲裁毛刺过大问题。传动部分布置在机身的上部腔体，飞轮外侧设置了全封闭的防护罩，避免传动部件外露带来的安全隐患，同时机身右侧预留了电机安装位，电机与飞轮之间通过三角带传递动力，这种传动结构的过载缓冲能力更好，当冲压过程中出现闷车情况时，三角带可以产生打滑卸荷，保护传动齿轮与曲轴结构不受刚性冲击损坏。操作按钮布置在工作台前侧的斜面上，操作人员在完成送料后可以顺手触发冲压动作，符合人体工程学的操作动线，减少操作过程中的多余动作，提升单工序的作业效率。

　　从安装边界与外形尺寸来看，该冲床的整体占地宽度控制在1.2米以内，深度控制在1米以内，整体高度不超过1.8米，属于典型的台式小吨位冲床尺寸，设备底部设置了四个可调垫铁，安装时可以通过调整垫铁高度来调平工作台面，不需要预埋地脚螺栓，设备移位时可以通过手动液压叉车直接完成转运，适配多品种小批量生产时的车间工位调整需求。工作台面的有效作业尺寸覆盖了常见小型冲模的安装范围，滑块的行程长度适配常规的冲裁、浅拉伸工序的开口高度需求，闭合高度调节结构设置在滑块上部，通过旋转调节螺杆即可调整装模高度，调节过程有刻度标识，方便操作人员快速完成模具的安装调试。

　　在细节结构上，该冲床的机身侧面设置了透明的油位观察窗，可以直观看到传动腔体内的润滑油液位，方便日常维护时及时补充润滑油，曲轴的支撑位置采用了滑动轴承结构，配合定期的稀油润滑，可以保证长期运行的磨损量在可控范围内。机身背部设置了检修口，日常维护时可以打开检修口完成传动部件的检查、三角带的更换，不需要完全拆解机身结构，降低了设备的维护难度。滑块下部设置了标准的模柄安装孔，适配带模柄的小型冲模快速定位安装，减少模具安装时的找正时间。整个建模过程还原了设备的所有装配关系，每个部件的连接方式、安装间隙都按照实际设备的装配要求设置，既可以作为设备选型时的结构参考，也可以作为冲压工位布局规划时的三维布局模型使用，帮助工程人员在车间布局阶段提前核算设备占地、操作空间预留、安全距离设置等实际问题，避免工位布置完成后出现操作空间不足、设备干涉的问题。
