工业用倾斜进料振动筛分设备结构

　　该筛分设备主要面向粉体、颗粒类物料的分级除杂作业场景，常见于食品加工、建材原料处理、化工粉体分装、粮食初清等生产环节，可独立布置在生产线前段完成物料的粒径分级，也可对接粉碎、搅拌、包装等上游或下游设备，作为生产线中的筛分除杂单元使用。设备采用支腿式落地安装结构，四条立式支腿采用等边角钢焊接成型，支腿底部预留地脚螺栓安装孔，可直接固定在水泥地面或钢制操作平台上，安装时需保证支腿上平面的水平度偏差不超过1.5mm/m，避免振动过程中出现物料偏流、设备异常移位的问题。设备上部设置倾斜式进料导槽，导槽采用折弯钢板焊接成型，倾斜角度设置为42度，该角度经过实际物料滑落测试验证，既可以保证颗粒、粉体物料依靠自重顺畅滑入筛箱内部，

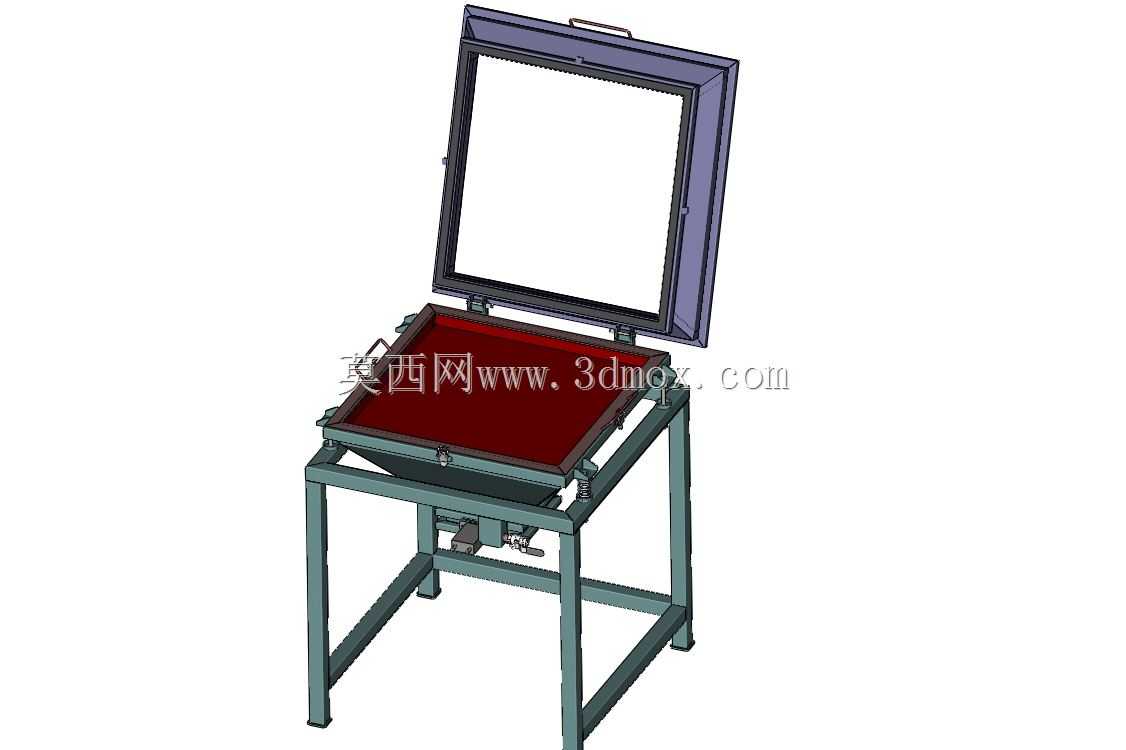

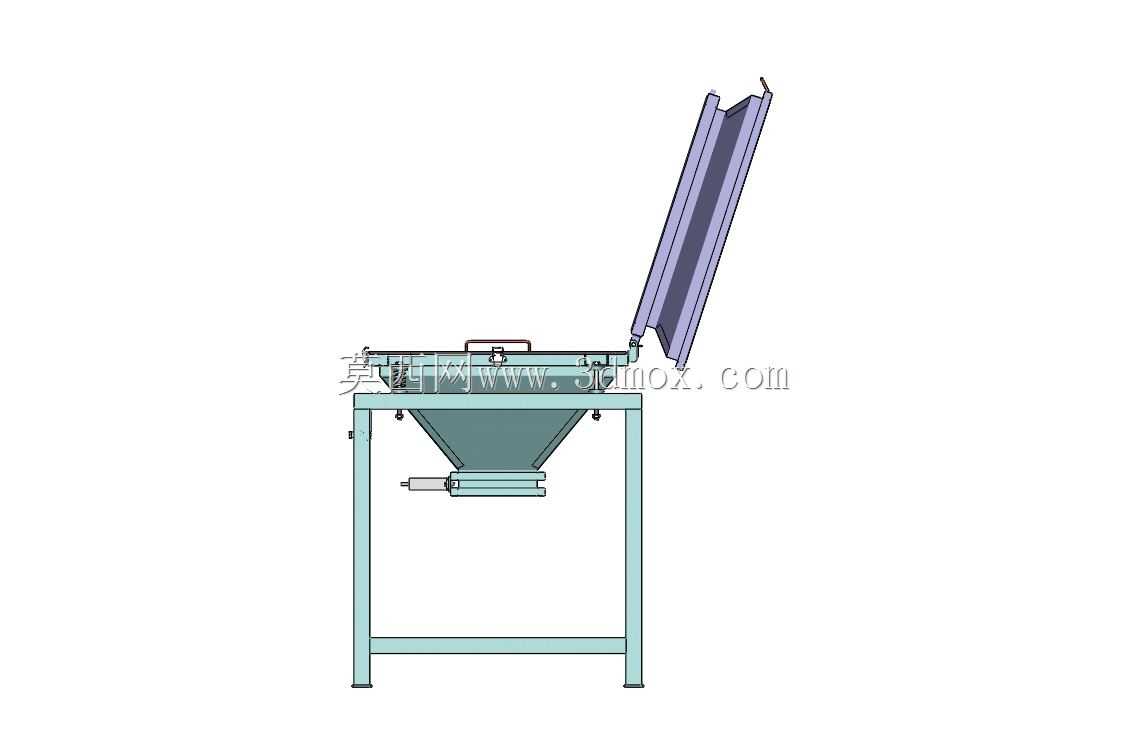

　　不会在导槽内出现积料堵料的问题，又不会因为角度过大导致物料冲入筛面时速度过快，缩短物料在筛面上的停留筛分时间。导槽与筛箱进料端采用铰接连接结构，日常维护时可向上翻起导槽，露出筛箱内部的筛网压紧结构，无需拆除整体进料段即可完成筛网的更换、清理作业，大幅缩短日常维护的停机时间。筛箱主体采用倒锥形料斗结构，上部为矩形筛面安装区，下部为锥角60度的集料斗，锥斗底部设置圆形出料口，可直接对接软连接套将筛分后的合格物料输送至下游设备，锥斗的倾斜角度大于常见粉体物料的安息角，可避免筛分后的物料在锥斗内壁粘附堆积。筛箱与支腿之间采用压缩弹簧作为减振支撑元件，四组弹簧对称布置在筛箱四角的安装座上，可将筛箱振动产生的动载荷与机架、地面隔离，

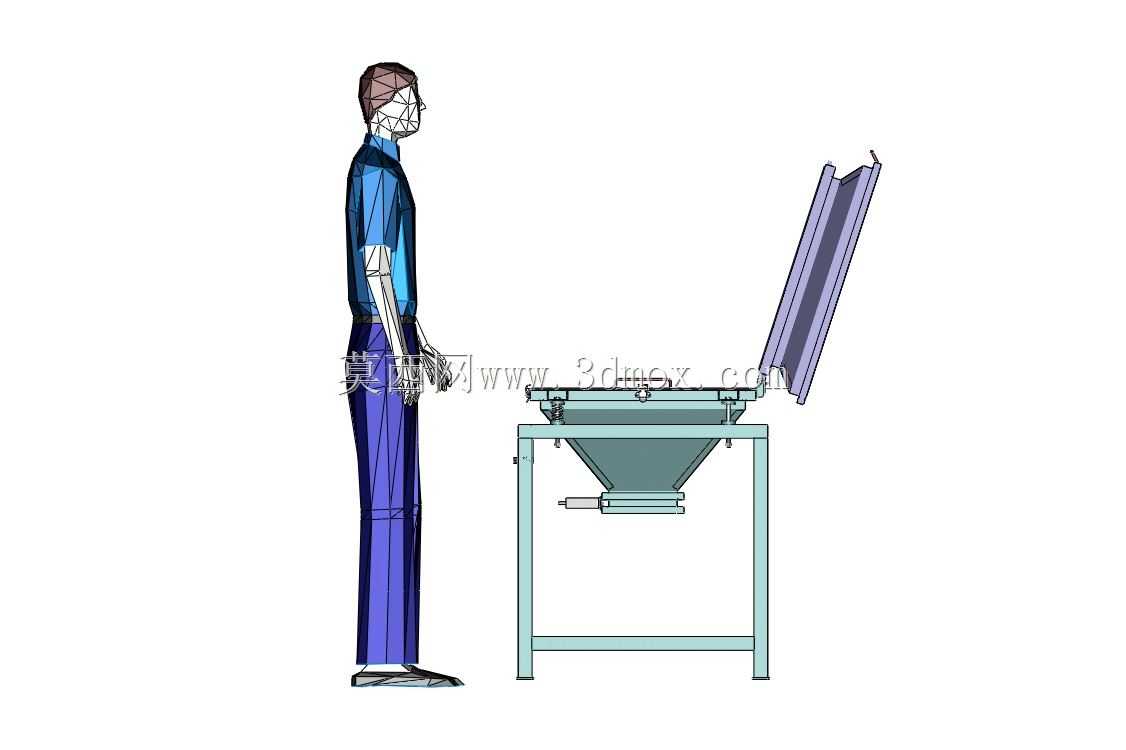

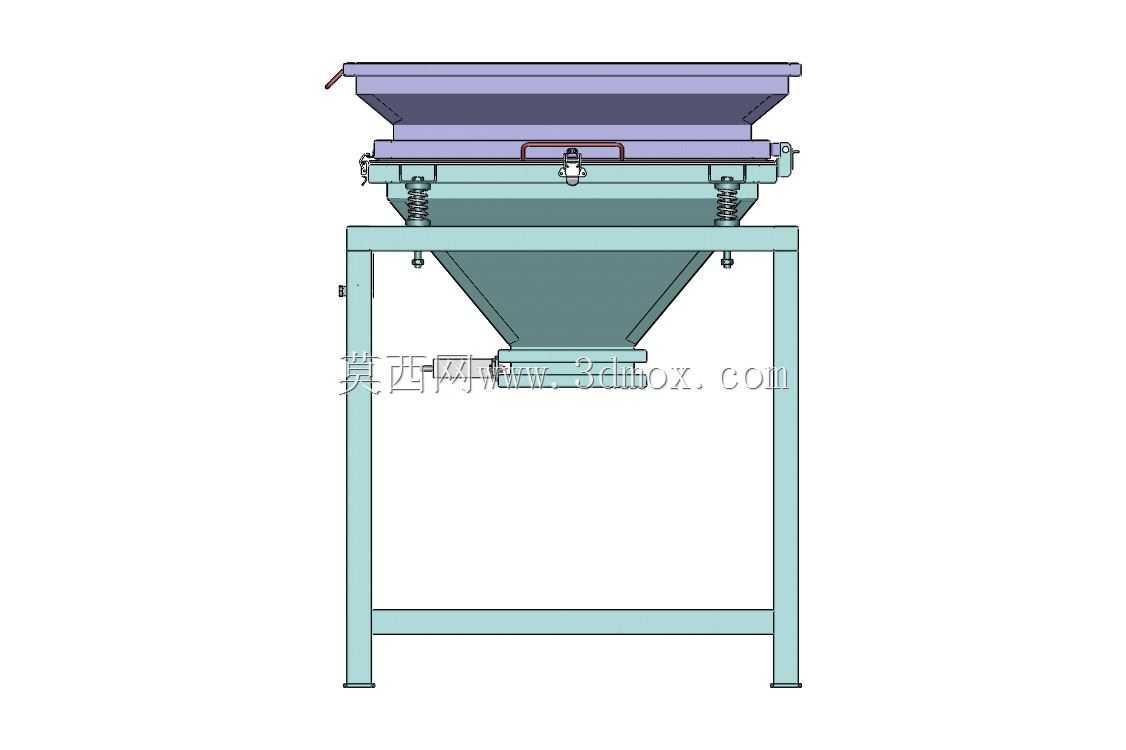

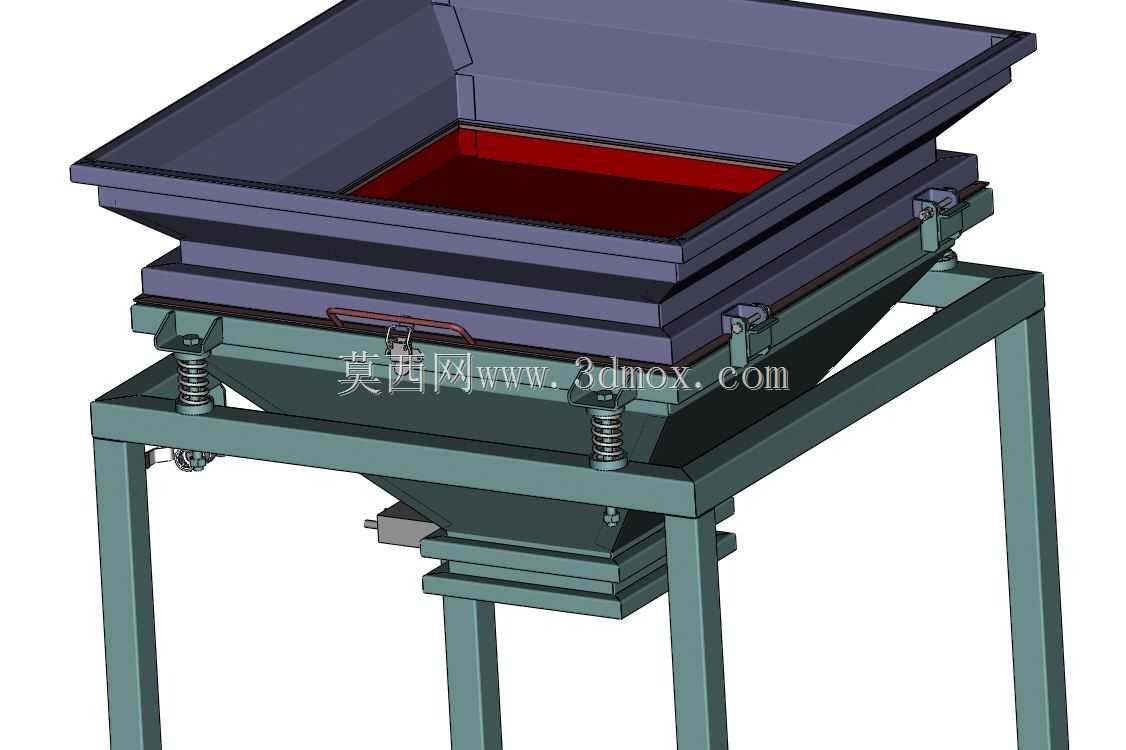

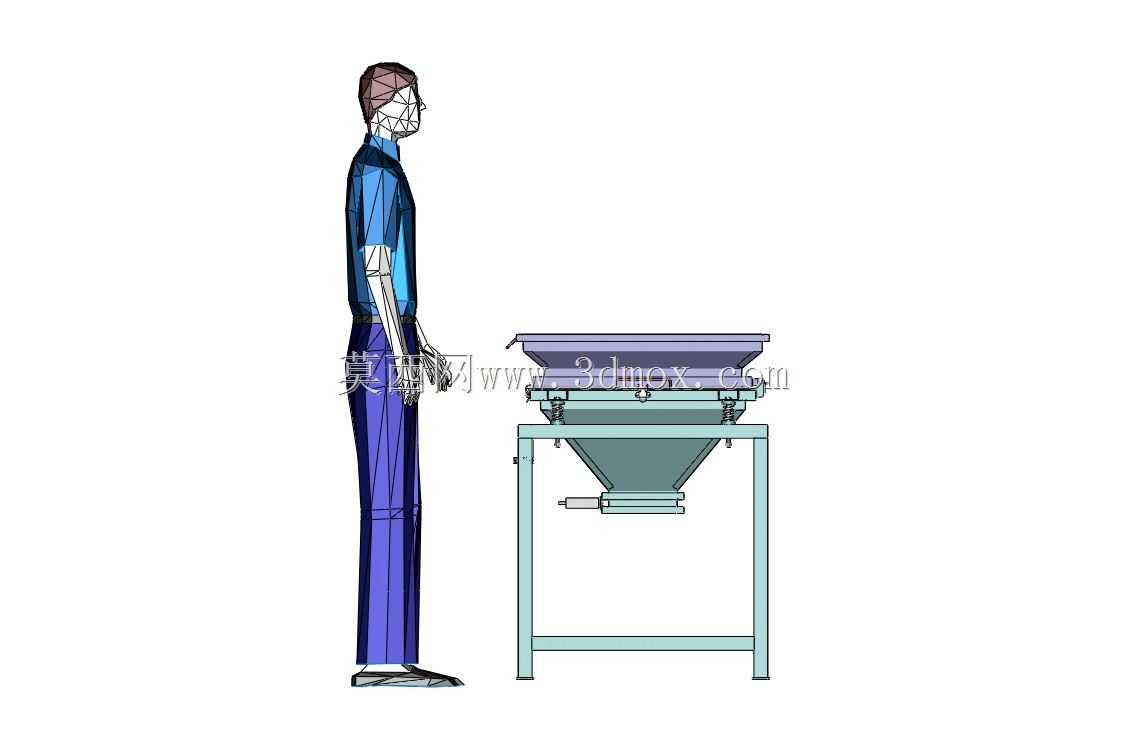

　　避免振动传递到周边其他生产设备，降低设备运行时的地面振动影响。筛箱侧部安装振动驱动单元，采用卧式振动电机作为激振源，电机轴线与筛面呈一定夹角布置，可使筛面产生复合方向的振动轨迹，让物料在筛面上保持跳跃前进的运动状态，既可以保证物料充分接触筛网完成透筛，又能让筛上的大颗粒杂质沿着筛面向尾端移动排出，避免杂质堆积堵塞筛网孔。筛网采用压紧条加螺栓的固定方式，可根据筛分物料的粒径需求快速更换不同目数的筛网，筛网下方设置托网板，避免大载荷物料冲击导致筛网变形下垂，延长筛网的使用寿命。设备整体的外形尺寸适配中小型生产车间的布置需求，支腿高度设置为1100mm，符合操作人员站立作业的操作高度，无需额外搭建操作平台即可完成日常的进料观察、

　　设备检查作业。进料导槽翻起后的整体高度不超过2200mm，可适配常规车间的层高要求，不会出现设备安装后顶部空间不足的问题。设备的所有钢结构件均采用连续焊缝焊接，焊接后去除焊渣并做打磨处理，接触物料的部位做表面抛光处理，降低物料粘附的概率，也方便生产结束后的设备清理作业。在设计过程中，重点校核了支腿的结构强度，在筛箱满载物料、满负荷振动的工况下，支腿的最大应力远低于材料的许用应力，不会出现支腿变形、焊缝开裂的问题；同时对减振弹簧的刚度进行匹配计算，保证弹簧的固有频率避开设备的工作振动频率，避免设备运行时出现共振问题，降低运行噪音的同时提升设备的运行稳定性。设备的出料口位置预留了标准法兰连接结构，可快速对接不同规格的出料管道、集料容器，适配不同生产线的对接需求，无需额外做转接结构改造。
