圆形振动筛分过滤设备机架结构

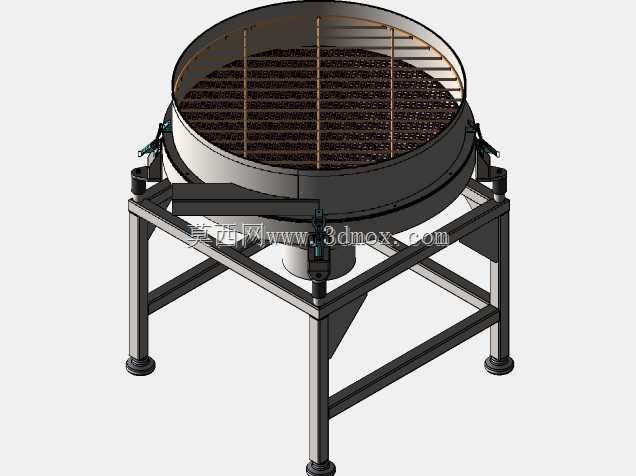

　　该设备属于粉体、颗粒物料分级与过滤场景中常见的圆形振动筛分单元，整体由上部圆形筛箱、内部筛网承托结构、下部锥斗、振动驱动组件、机架支撑腿及可调支脚组成。设备在粮食加工、食品粉料、化工颗粒、医药辅料、金属粉末、树脂粒料等生产线中，可承担物料粒度分级、异物筛除、浆液过滤以及松散物料除杂等任务。圆形筛体的结构形式有利于物料在筛面上形成螺旋扩散轨迹，使进料后物料能够从中心向四周均匀铺开，避免局部堆积造成筛孔过早堵塞。

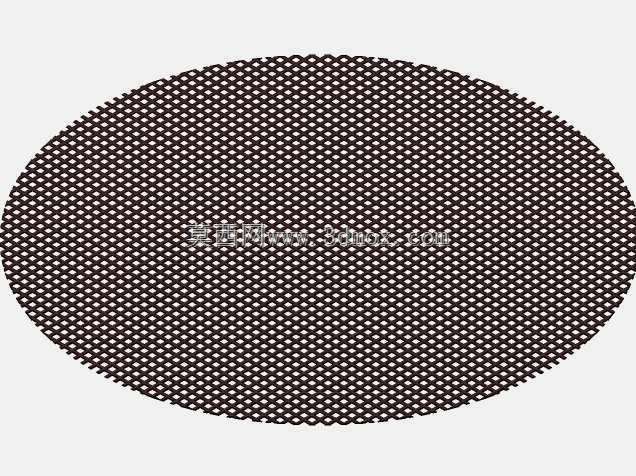

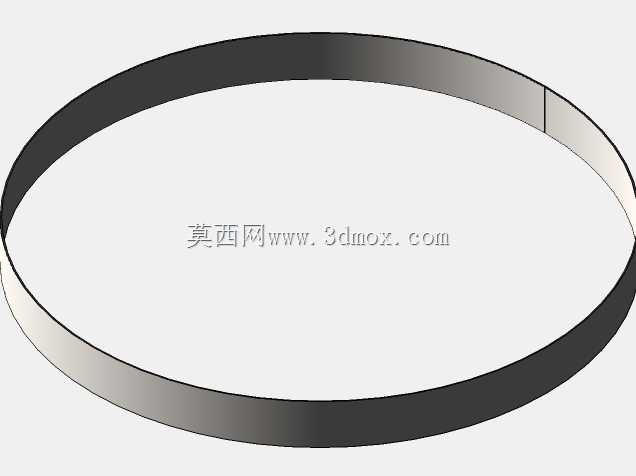

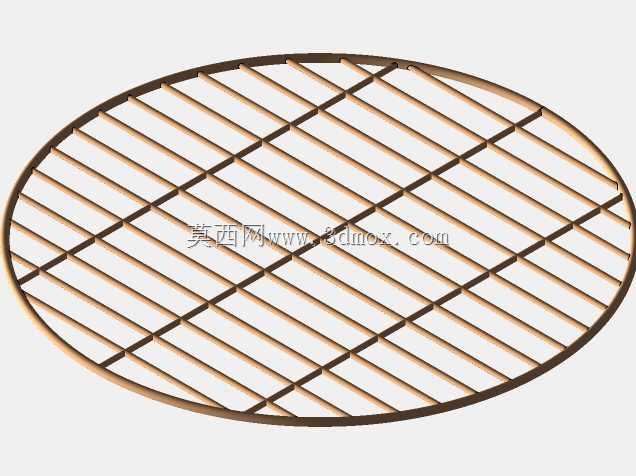

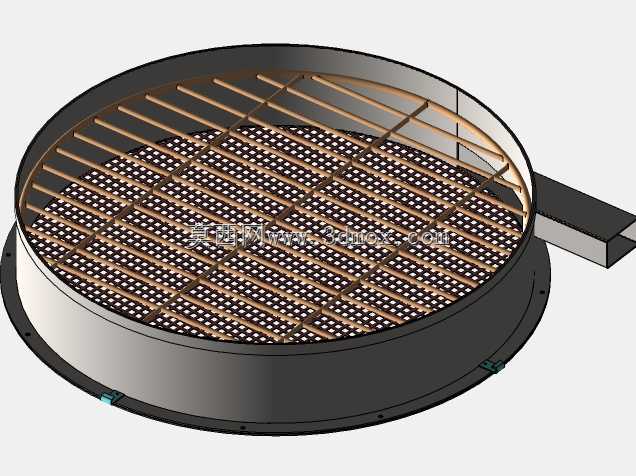

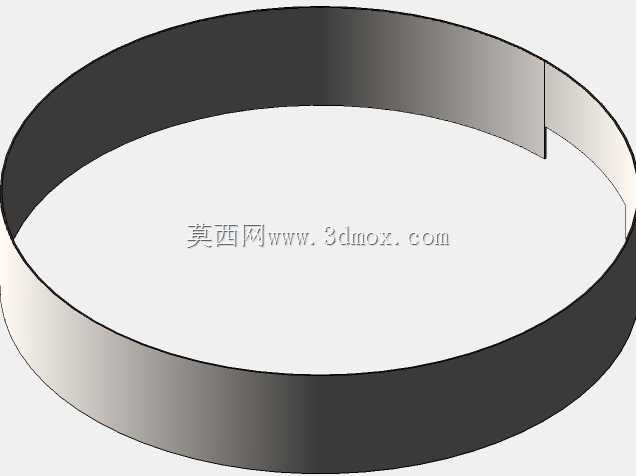

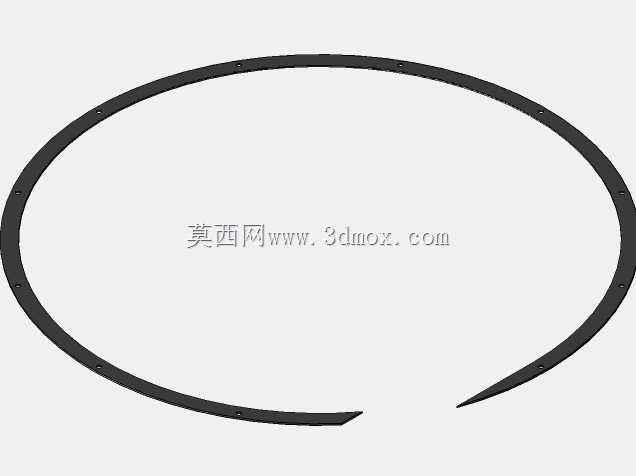

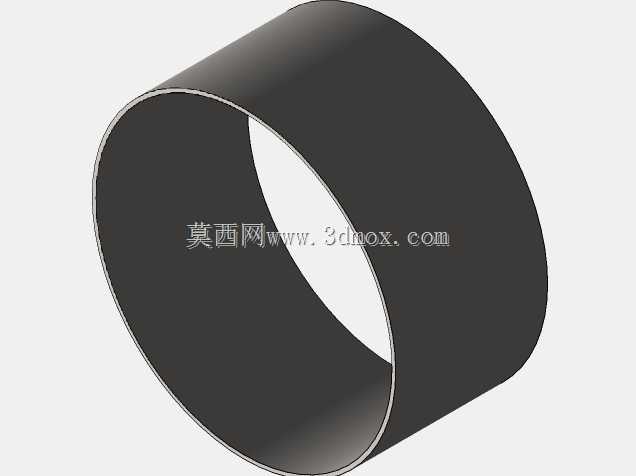

　　上部筛箱采用圆筒形围边，内部布置筛网和横向承托格栅。格栅并非直接承担筛分功能，而是为柔性筛网提供支撑边界，减少筛网在振动载荷下的凹陷和疲劳变形。筛网区域占据圆筒内部大部分面积，物料进入后依靠振动电机产生的高频激振力，在筛面上完成跳跃、翻滚和透筛。较细颗粒通过筛孔进入下部锥斗并集中排出，较大颗粒或异物则沿筛面运动至侧向出料位置。筛箱外侧设置快压式夹持机构，便于检修时松开围边、更换不同目数筛网，也能在清洗设备时快速拆解接触物料的部件。

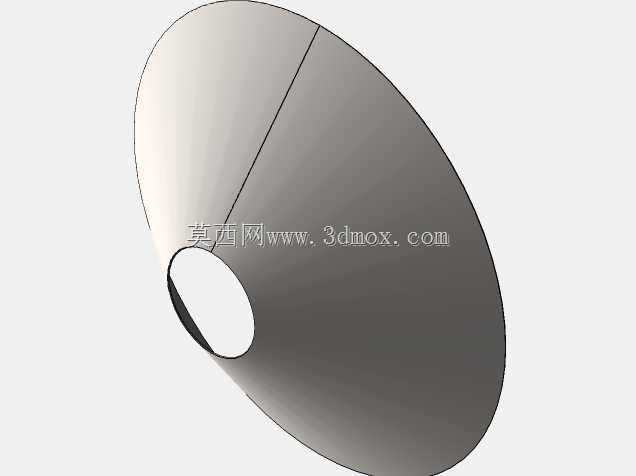

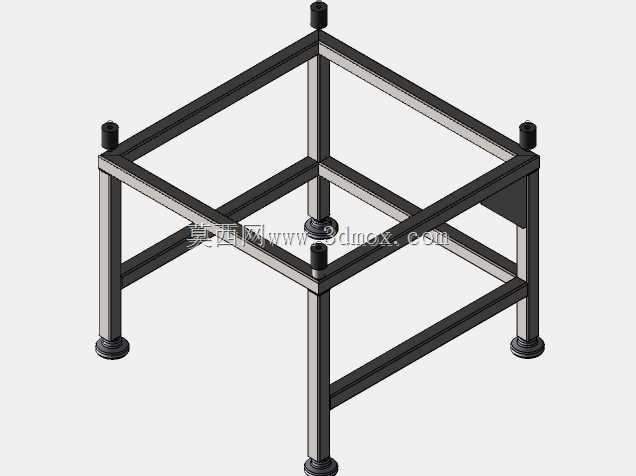

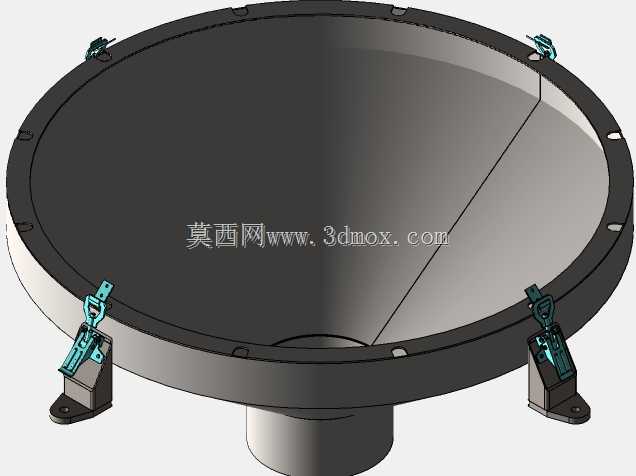

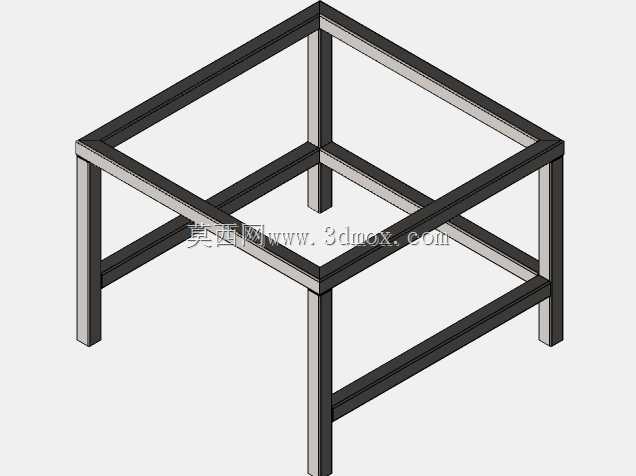

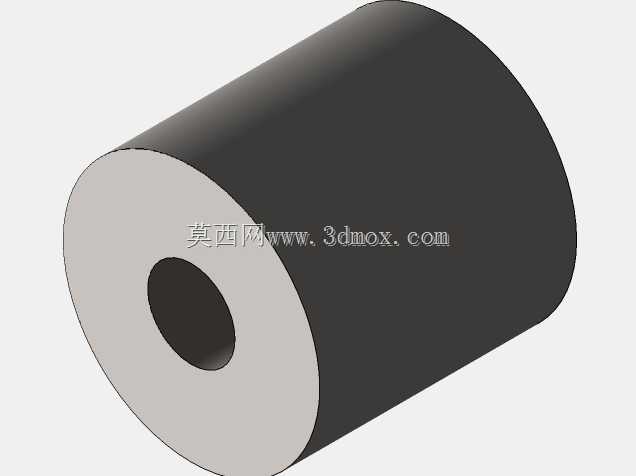

　　下部锥斗采用收口结构，作用是将透筛后的物料导向单一出口，减少粉料在设备底部残留。锥斗与机架之间保留振动部件所需的运动间隙，驱动装置安装在筛体下方中心附近，通过激振力使筛体产生近似垂直与水平复合的振动轨迹。机架采用方管焊接框架，四条支腿向外承担整机重量，中部横撑形成稳定矩形支撑面，能够抑制设备运行时框架摆动。支脚底部设置圆盘式可调脚垫，可在不平整地面上调整水平，并通过增大接触面积降低振动向地面传递。

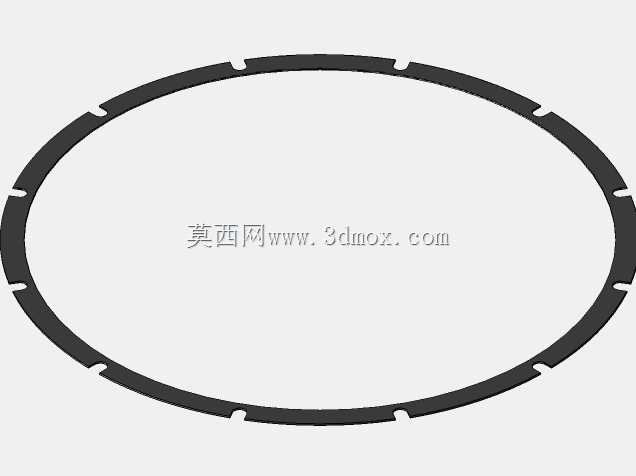

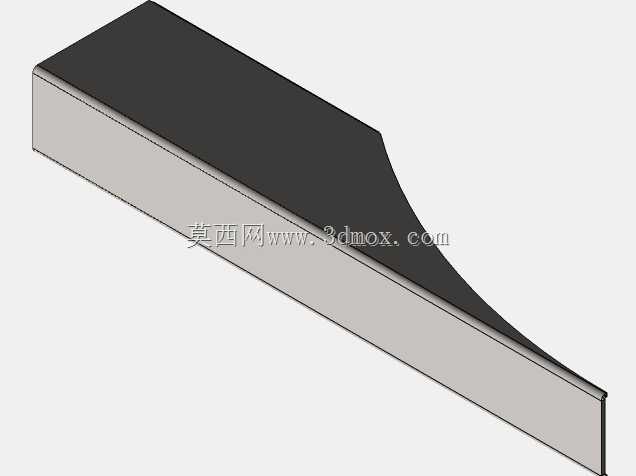

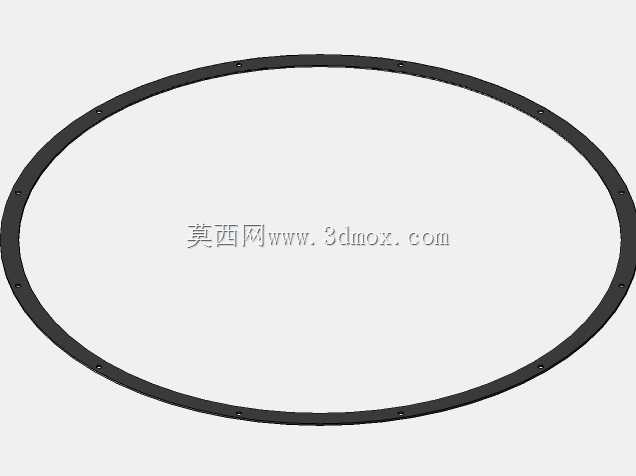

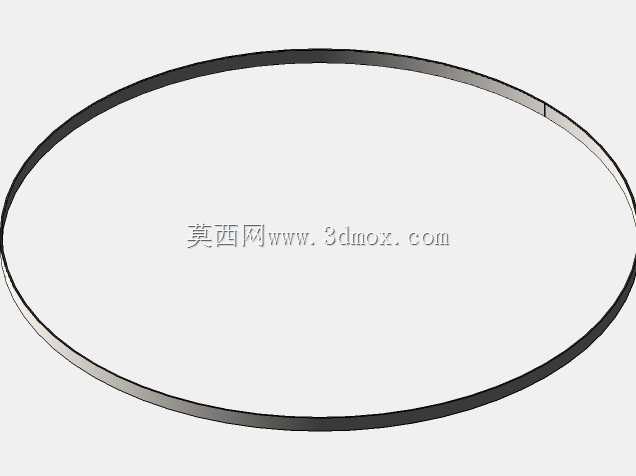

　　从建模角度看，圆形筛箱适合采用回转体与钣金件结合的方式建立：围边、锥斗可按薄壁钣金思路处理，法兰边和加强圈单独建模；筛网采用细密网格结构表达，承托格栅按等距杆件阵列；机架方管通过焊接框架草图生成，支脚、压扣、电机座和连接件按装配关系分层管理。设计时需要重点控制筛体直径、整机高度、支腿跨距、出料口位置以及驱动装置下方维护空间。筛体直径决定单位时间处理面积，机架高度影响下方接料容器或输送设备的布置，支腿跨距则关系到满载工况下的抗倾覆能力。

　　现场布置时，设备上方通常预留进料口和检修 lifting 空间，侧面需保留粗料排出通道，下方锥斗出口应对接收料器、软管或输送管路。由于设备工作时存在持续振动，筛体与固定料管之间不宜刚性连接，应采用软连接隔振；机架脚垫需落实在坚实基础面上，避免多台筛机共用轻型平台产生共振。维护侧应保证操作人员能够接近快压夹扣和筛网区域，电机下方也需留出散热与检修距离。整体结构没有复杂传动链，核心在于筛面支撑、激振传递、机架刚度和拆装便利性之间的平衡，适合作为筛分设备方案设计、结构校核以及生产线布局参考。
