八格热成型食品内托饼干包装托盘

　　这款八格排布的热成型内托，主要应用于烘焙食品的终端包装环节，作为饼干类易碎烘焙产品的直接接触内支撑部件，适配常规长方形外盒的内部装配需求，可直接嵌入对应尺寸的纸质或塑料外盒中，完成产品的内部分隔与固定。从实际产线使用场景来看，这类内托多适配全自动热成型吸塑产线的连续生产节拍，成型后可直接对接自动化装料工位，每个型腔对应放置一块独立包装或裸露的曲奇、酥性饼干，避免运输、搬运过程中产品之间发生碰撞、掉渣、碎裂的问题，同时在终端零售环节，规整的型腔排布也能提升产品陈列的整洁度，给消费者更规整的视觉感受。

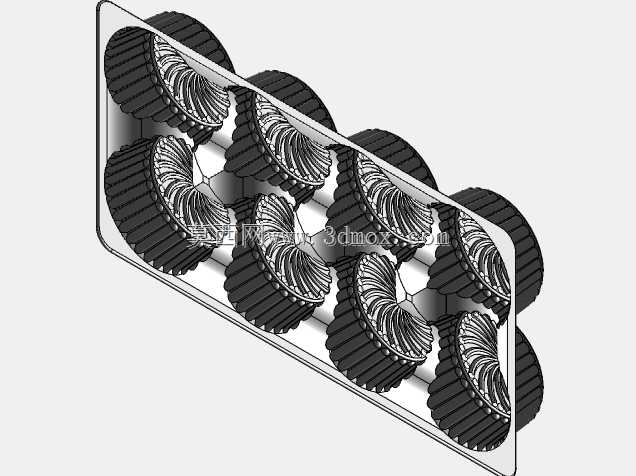

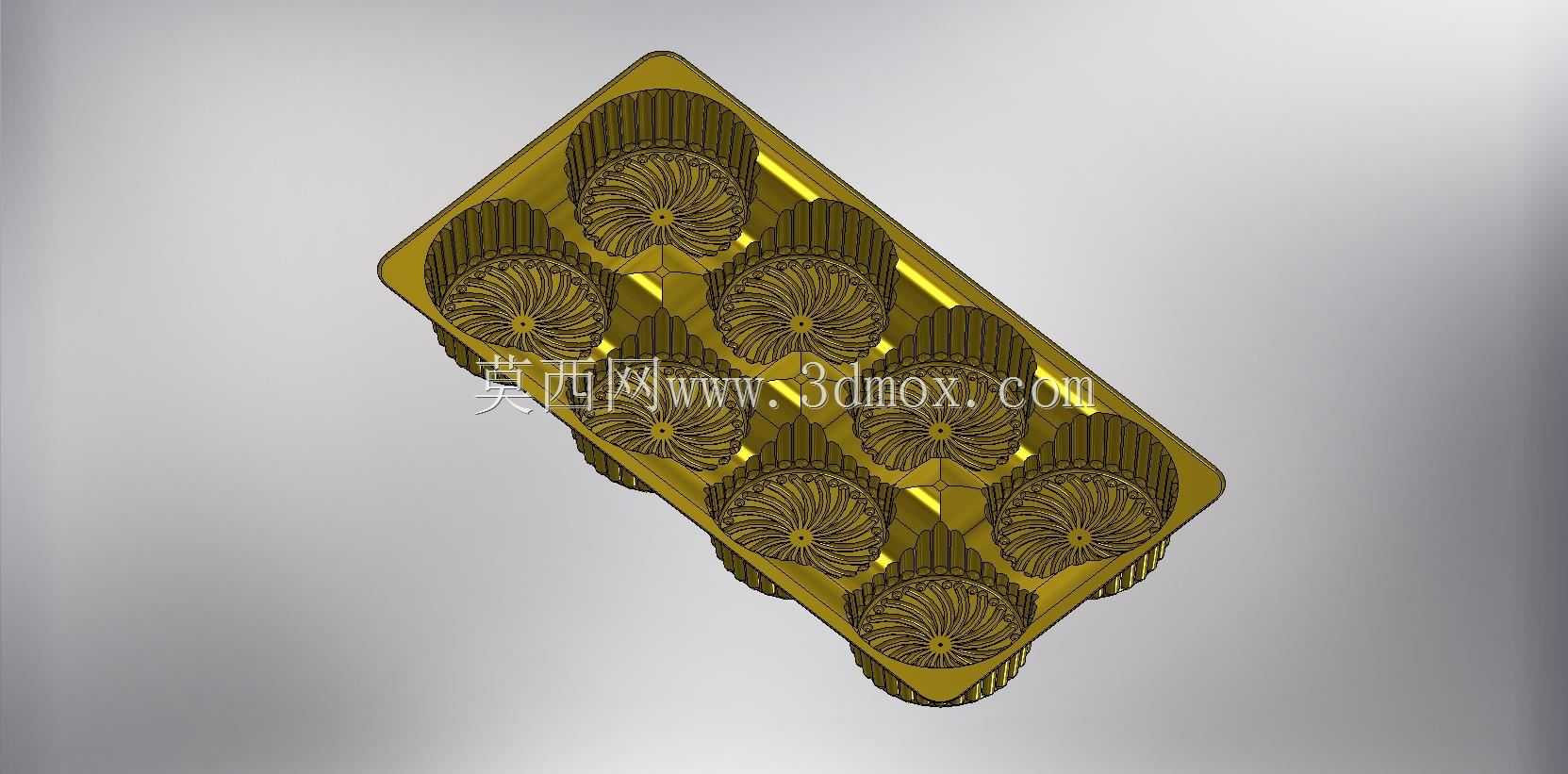

　　设计过程中首先确定的是型腔的排布逻辑，整体采用两列四行的对称布局，单托盘共设置八个独立容纳型腔，每个型腔的轮廓完全匹配对应规格圆形饼干的外轮廓，型腔侧壁设置连续的竖向加强筋结构，一方面提升单个型腔的侧向支撑强度，避免堆叠过程中内托受压变形挤压内部产品，另一方面筋条形成的微小间隙可以减少饼干与托体的接触面积，降低酥性饼干表面糖霜或涂层与托体粘连的概率。型腔底部做了仿形的放射状纹路设计，并非单纯的装饰结构，该纹路可以在饼干放置后形成底部的空气流通间隙，避免密闭空间内饼干受潮软化，同时纹路的凹凸结构也能进一步提升托盘底部的结构刚性，减少薄型片材成型后的翘曲变形量。

　　托盘整体的外轮廓做了圆角过渡处理，所有棱边的圆角半径均匹配外盒的内壁圆角尺寸，保证内托放入外盒时不会出现卡滞，同时外沿设置一圈高度1.2mm的翻边结构，该翻边一方面可以在自动化装盒工序中作为机械手抓取的定位基准，保证取放过程的位置精度，另一方面翻边可以卡在盒体的台阶位置，避免内托在盒体内上下窜动。相邻型腔之间设置凸起的分隔筋，分隔筋的高度略高于型腔深度的二分之一，既可以实现相邻产品的物理隔离，避免饼干之间相互摩擦，又不会过多占用托盘的整体高度空间，控制整体包装的体积冗余。

　　从安装边界尺寸来看，托盘整体长宽比适配常规休闲食品外盒的通用尺寸，不需要额外开模定制外盒即可直接适配市面流通的同规格长方形包装盒，整体成型厚度控制在食品级包装片材的常规厚度区间，既保证足够的支撑强度，又能控制材料用量，符合包装轻量化的行业趋势。托盘的拔模角度经过反复调整，所有侧壁的拔模角度均适配热成型脱模的工艺要求，避免成型后出现脱模变形、型腔拉裂的问题，同时拔模角度的设置也不会影响型腔对饼干的固定效果，常规搬运倾斜角度下饼干不会从型腔内滑出。

　　在结构细节处理上，托盘的四个角位做了局部加厚的隐形设计，在不增加整体片材厚度的前提下，提升角位的抗冲击能力，避免运输过程中角位受挤压出现开裂、塌陷的问题。型腔之间的连接区域做了微弧过渡，避免应力集中导致的托盘断裂，同时过渡区域的弧度也能减少生产过程中片材拉伸过度导致的局部壁厚过薄问题，保证整个托盘的壁厚均匀性控制在合理区间内，不会出现局部过软易变形的情况。这类内托的设计不需要额外的装配部件，一体热成型即可完成所有结构的加工，生产效率高，单件成本可控，非常适合大批量的食品包装使用场景，同时规整的结构也便于生产完成后的堆叠收纳，减少仓储与运输过程中的空间占用，堆叠时上层托盘的型腔可以嵌入下层托盘的对应间隙中，堆叠高度可控，不会出现堆叠滑移倒塌的问题。
