十二格阵列式糖果吸塑包装托盘

　　这款十二格阵列排布的吸塑托盘，主要面向食品包装领域的糖果定量分装场景，是自动化糖果包装产线中衔接物料装填、成品封装环节的核心承载工装。日常在糖果生产车间的理料工位，这类托盘会被固定在间歇式输送的定位工装上，每一个型腔对应一颗独立包装或裸糖的放置位，理料机构通过视觉定位或者机械导向，将糖果逐一送入对应型腔，完成定量排布后直接送入后续的封盒、套袋工序，避免糖果在输送过程中发生移位、磕碰，保证每一盒成品的装量一致、排布整齐。

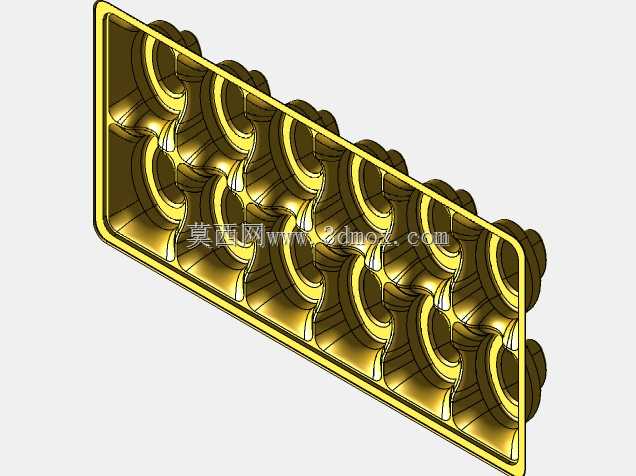

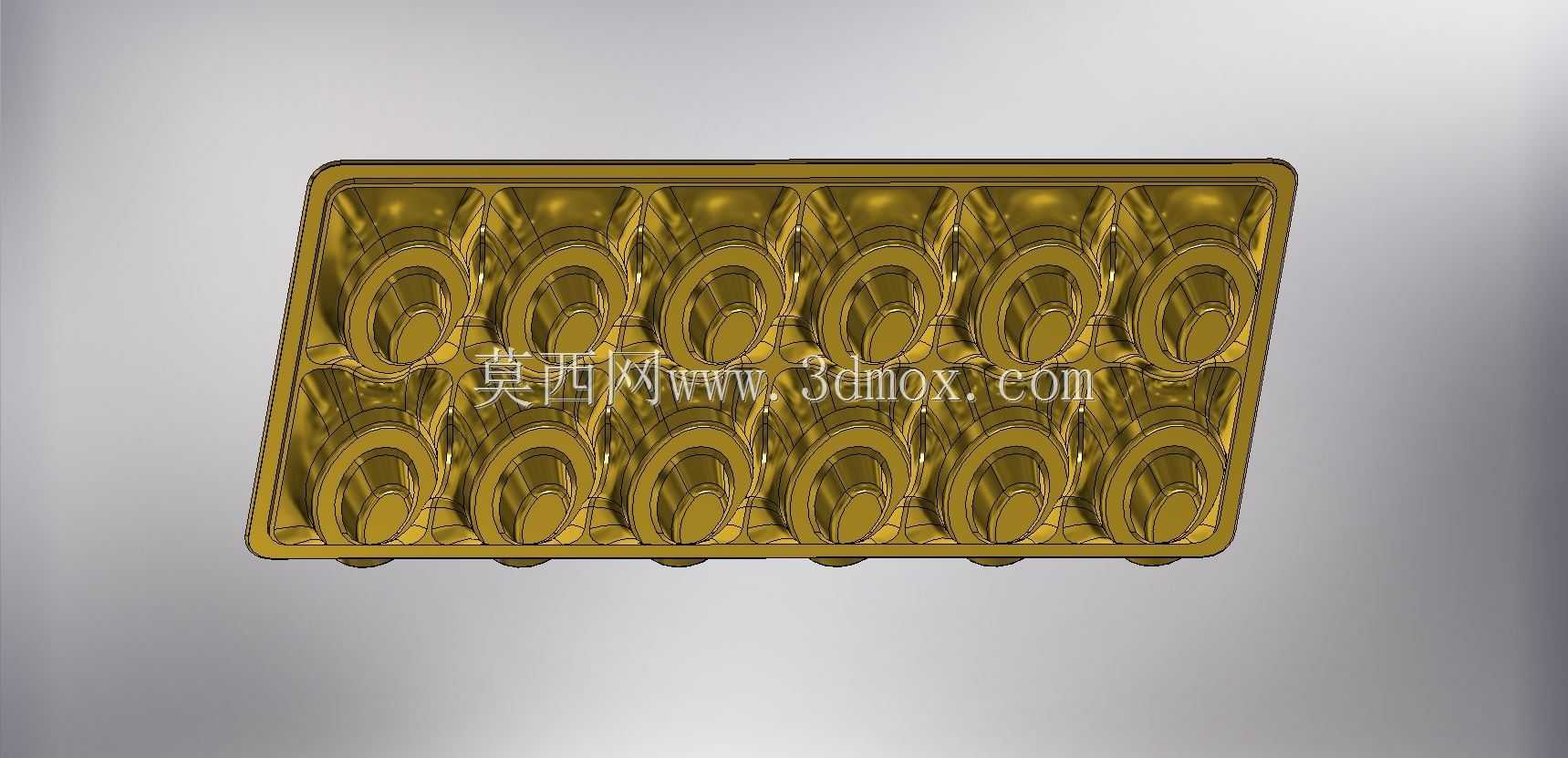

　　从结构设计来看，托盘整体采用矩形薄壳结构，周圈设置了高出型腔顶面2mm的围边，一方面是在多盘堆叠时提供定位支撑，避免上下托盘直接挤压型腔内部的糖果，另一方面也能在自动化产线的抓取工位，为真空吸盘或者气动夹爪提供稳定的夹持接触面，减少抓取过程中的形变偏移。型腔采用2行6列的等距阵列排布，相邻型腔之间的筋位宽度统一设置为3mm，这个尺寸是经过反复验证的：筋位过窄会导致托盘整体刚性不足，在输送过程中受震动容易出现型腔变形，导致糖果卡滞或者掉出；筋位过宽则会浪费托盘的有效使用面积，增加单颗糖果的包装耗材成本。每个型腔的轮廓采用上宽下窄的锥度设计，拔模斜度控制在5°，既适配热成型工艺的脱模要求，也能让糖果放入后依靠自重滑入型腔底部，不会出现卡在上端口的情况，型腔底部做了直径2mm的圆角过渡，避免应力集中导致的托盘开裂，同时也不会刮伤糖果的外层包装。

　　设计这类托盘的时候，首先要匹配对应产线的输送工装尺寸，托盘的整体长宽尺寸要和产线的定位卡槽完全契合，长宽方向的公差控制在±0.2mm以内，否则会出现托盘放不进工装、或者输送过程中窜动的问题。型腔的尺寸要结合所包装糖果的外形做适配，比如这款托盘的型腔是带环形定位台阶的结构，刚好可以卡住带铝箔托的球形糖果，糖果放入后不会在型腔内滚动，封膜之后不会出现糖果偏移导致的封装褶皱。托盘的壁厚均匀控制在0.3mm，这个厚度下的PET或者PP材质托盘，既具备足够的挺度，在自动化抓取过程中不会出现过度形变，也能控制材料成本，同时热成型加工时的冷却均匀性更好，不会出现局部厚薄不均导致的翘曲问题。

　　在实际使用场景中，这类托盘除了适配自动化产线的高速装填，也兼顾了终端零售的展示需求，透明或者带色的托盘装入糖果后，透过外盒可以清晰看到整齐排布的产品，提升终端陈列的视觉效果。托盘的底部做了微凸的防滑点，在货架陈列时不会因为轻微的触碰就发生滑动，堆叠存放时上下托盘之间也不会出现贴合过紧难以分离的问题。针对热成型工艺的生产要求，托盘所有的转角位置都做了圆弧过渡，没有尖锐的直角结构，避免热成型片材拉伸过程中出现局部破裂，也能减少使用过程中划伤操作人员的风险。周圈的围边上还预留了定位缺口，和产线上的定位销配合，能够实现托盘的快速精准定位，不需要人工反复调整位置，大幅提升产线的运行效率。
