多格位糖果吸塑包装托盘结构设计

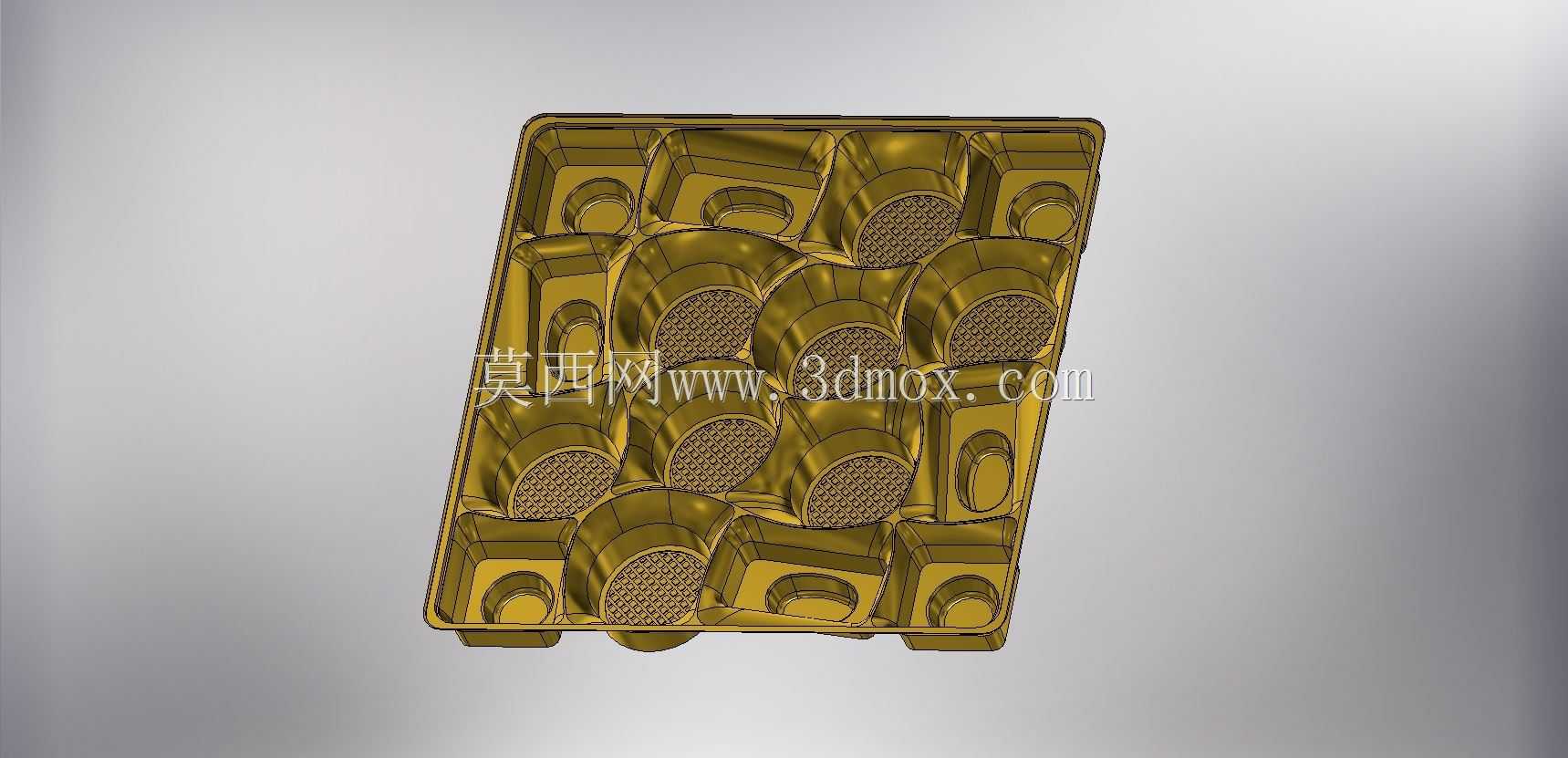

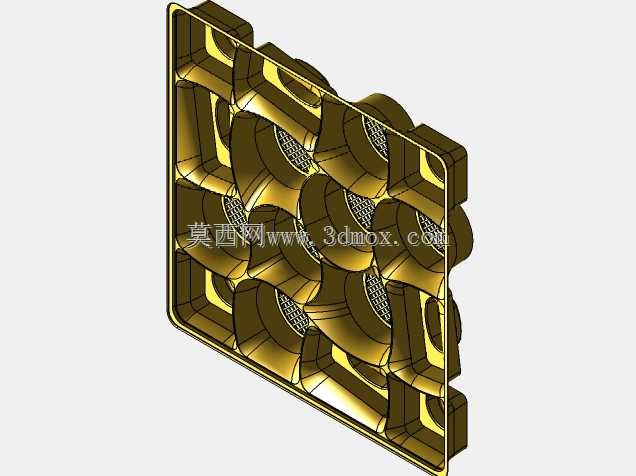

　　这款多格位吸塑托盘主要面向食品包装领域的糖果分装场景，在实际生产应用中，可直接适配自动化包装线的上料、装填、封合工位，替代传统纸质内衬或简易塑料托，解决散装糖果在流转过程中磕碰、粘连、混装错位的问题。从结构设计逻辑来看，托盘整体采用矩形排布的型腔布局，单组型腔对应单颗独立包装糖果的外形轮廓，型腔侧壁设置了微锥度拔模角度，既满足热成型工艺的脱模需求，也能让糖果放入后依靠侧壁限位实现稳定固定，避免运输途中的窜动。型腔底部设计的网格状微凸结构，一方面可以减少托盘与糖果包装表面的接触面积，降低热封环节的粘连概率，另一方面能提升托盘整体的结构刚度，减少堆叠时的形变量。托盘边缘设置了连续的翻边结构，翻边宽度匹配自动化包装线的输送导轨槽宽，

　　可直接卡在导轨上实现平稳输送，无需额外加装定位治具；翻边处预留的定位凹点，能与上盖的凸点实现扣合定位，保证封合时上下模的对位精度，避免封边错位导致的包装漏气问题。从安装与适配边界来看，托盘整体外形尺寸适配常规的食品级PET片材热成型机的模架安装尺寸，型腔深度根据常见硬糖、软糖的单颗高度设置，既不会因为型腔过浅导致糖果突出封合面，也不会因为型腔过深造成片材拉伸过度出现壁厚不均、易破损的问题。托盘的格位排布密度经过优化，在标准包装盒的内部尺寸范围内，最大化利用内部空间，同时预留了足够的侧壁厚度，保证堆叠时上层托盘的重量不会压坏下层型腔内部的糖果。在实际使用场景中，这类托盘除了用于糖果包装，也可通过调整型腔尺寸适配小型巧克力、

　　独立包装点心等产品的内包装需求，热成型的加工工艺可快速更换模头实现不同格位布局的切换，适配多品类小批量的包装生产需求。设计过程中针对热成型工艺的材料流动特性做了专项优化，型腔转角处均采用大圆角过渡，避免片材拉伸时在转角位置出现壁厚过薄、易开裂的问题；托盘底部的支撑凸台高度统一，保证托盘在平面上放置时的平整度，不会出现局部翘曲导致的输送卡滞问题。针对食品接触的使用要求，结构上避免了窄缝、死角的设计，所有型腔内壁均为光滑过渡曲面，便于使用后的清洗或回收处理，不会残留食品残渣造成卫生隐患。托盘堆叠时，相邻托盘的型腔可互相嵌入，堆叠高度仅为单只托盘厚度的数倍，大幅减少仓储和运输过程中的空间占用，降低物流环节的成本。在自动化装填工位的适配性上，托盘的型腔开口处做了微小的倒角导向，即使机械上料机构的定位存在微小误差，也能引导糖果顺利滑入型腔，降低卡料、漏装的故障率，提升整线的生产效率。
