透明吸塑产品包装泡罩结构设计

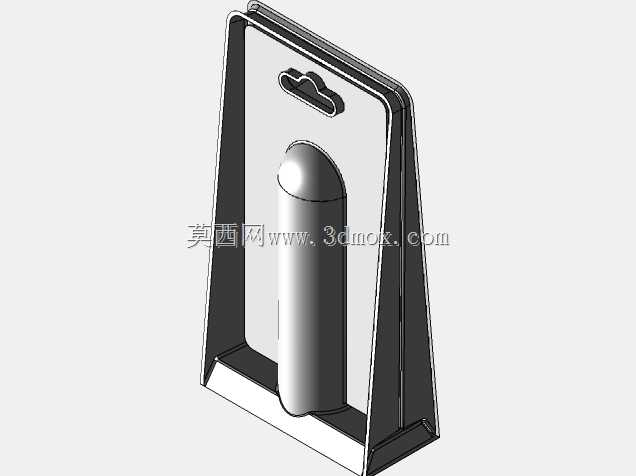

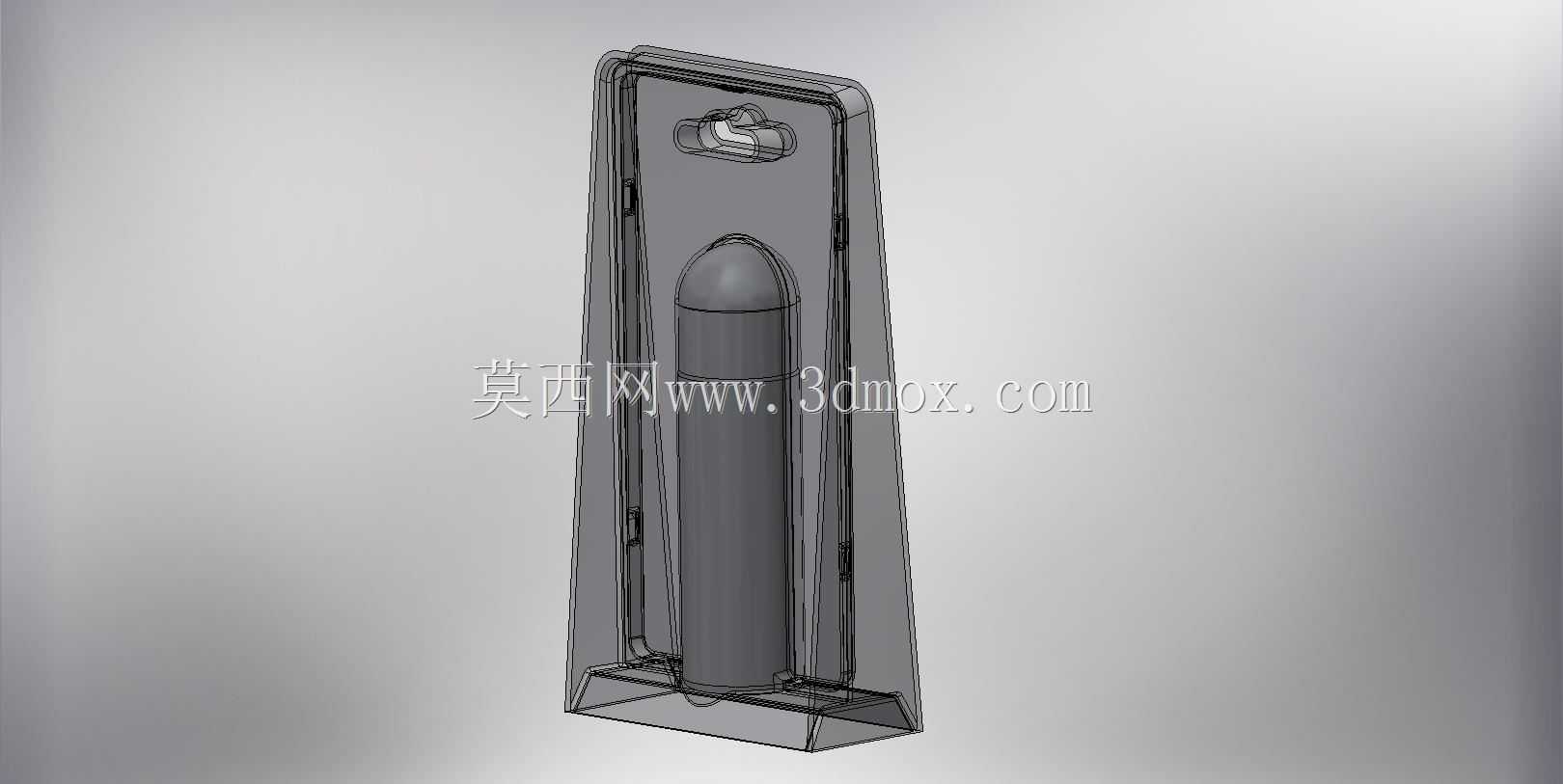

　　本次设计的泡罩结构，主要面向小型圆柱类数码通讯配件的终端零售包装场景，这类结构在数码配件线下商超、3C卖场的挂装陈列场景中应用极为广泛，能够在不拆开外包装的前提下让消费者直观看到内部产品的外观形态，同时为内置产品提供可靠的运输防护与陈列支撑。从结构功能层面来看，该泡罩采用一体化热成型工艺制作，整体为立式长条形轮廓，背部设置有适配标准挂装杆的挂孔结构，可直接卡入商超货架的挂条上完成陈列，不需要额外搭配展示挂钩。泡罩的型腔设计完全匹配内置圆柱类产品的外形轮廓，型腔侧壁设置有0.8mm的均匀壁厚，既保证了足够的结构强度，避免运输堆叠过程中受挤压变形刮花内置产品表面，又能控制材料用量，控制单份包装的生产成本。

　　泡罩的边缘设置有一圈宽度5mm的热压封边，使用时可与印刷卡纸通过热压工艺完成封合，封边位置做了圆角过渡处理，避免锋利边缘划伤操作人员或者消费者手部。在设计思路上，首先根据内置产品的最大外轮廓尺寸确定型腔的最小包容边界，型腔与产品之间预留0.3mm的装配间隙，既方便生产过程中产品的快速装入，又能避免间隙过大导致产品在泡罩内部晃动，产生异响或者表面磨损。挂孔的位置设置在泡罩上部居中位置，挂孔中心距离泡罩顶部边缘12mm，挂孔采用标准的飞机孔造型，适配市面上绝大多数通用挂装条的尺寸，保证陈列时的悬挂稳定性，不会因为重心偏移出现歪斜脱落的问题。泡罩底部设置有平面支撑结构，当产品不需要挂装、采用平置陈列时，底部平面可以稳定放置在柜台台面上，

　　不会出现倾倒的情况。考虑到热成型工艺的脱模需求，所有型腔侧壁都设置了1.5度的脱模斜度，转角位置全部采用R2以上的圆角过渡，避免成型过程中出现应力集中导致的开裂问题，同时也能减少脱模时的阻力，提升生产良率。泡罩的材料选用透明PET材质，这种材料具备良好的透明度与抗冲击性能，热成型加工窗口宽，成型后尺寸稳定性好，同时具备可回收属性，符合包装材料的环保要求。在结构强度校核层面，针对运输过程中可能出现的堆叠压力，对泡罩的侧壁与型腔支撑筋位置做了加厚处理，在产品与泡罩型腔接触的位置，设置有一圈环形的支撑凸台，凸台高度1mm，能够将产品的重量均匀传递到泡罩的底部支撑面，避免运输过程中震动导致产品在型腔内窜动。泡罩与卡纸封合的位置，

　　设置有网格状的压合纹路，提升热压封合后的结合强度，避免运输过程中封边开裂导致产品脱落。从安装与使用边界来看，该泡罩的整体外形尺寸控制在标准挂装包装的通用尺寸范围内，宽度方向不超过80mm，长度方向不超过220mm，厚度方向不超过35mm，既可以适配常规的印刷卡纸尺寸，也能满足快递运输时的装箱要求，单箱可容纳的包装数量符合常规物流装箱的模数要求，提升仓储与运输的空间利用率。在实际使用过程中，消费者只需要沿着泡罩边缘的易撕缺口即可轻松拆开包装，不需要借助额外的工具，拆开过程中不会产生锋利的碎边，提升使用体验。针对零售场景的防盗需求，泡罩与卡纸封合后如果被暴力拆开，会留下明显的破损痕迹，能够有效降低卖场的商品损耗率。
