多型腔热成型糖果吸塑托盘结构设计

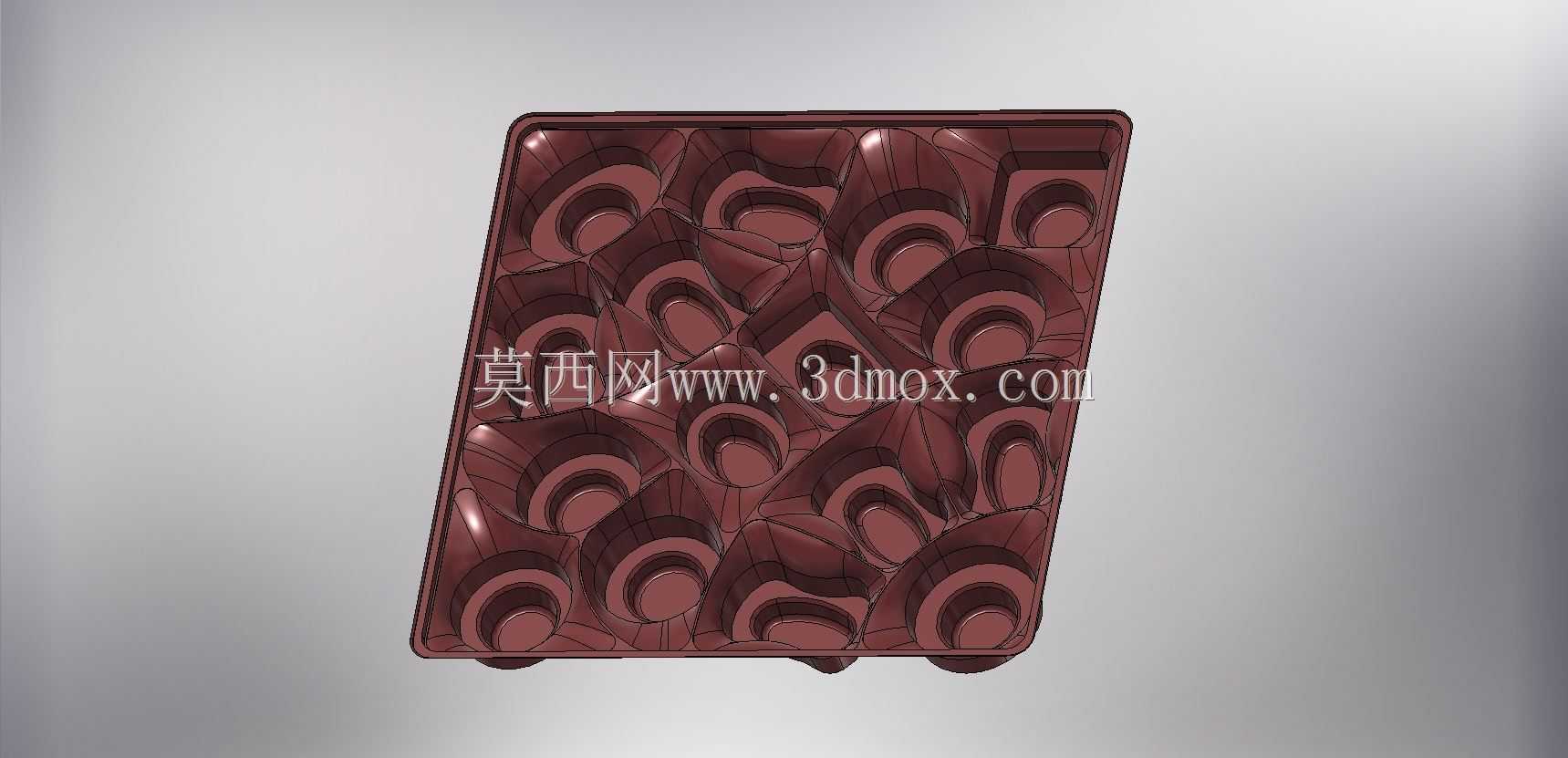

　　这款多型腔托盘主要面向食品分装场景的内包装需求，适配独立包装糖果、巧克力制品的批量盛装与周转使用，在糖果生产后端的分拣装盒、成品储运、终端陈列环节都能发挥定位防护作用。从结构设计逻辑来看，整体采用矩形薄壳结构，边缘做了外翻的加强边设计，既能够在堆叠时提供足够的支撑强度，避免上层托盘压损下层盛装的糖果，也能适配自动化包装线的吸盘取料定位需求，边缘的平直度公差控制在吸塑工艺可实现的范围内，保证在输送线上运行时不会出现卡滞、偏移的问题。型腔排布采用错位阵列的布局方式，在有限的托盘平面内最大化排布容纳位，同时相邻型腔之间预留了足够的壁厚加强筋，避免单个型腔受力时出现整体变形，每个型腔的轮廓都完全匹配对应糖果的外形曲面，深度方向预留了0.

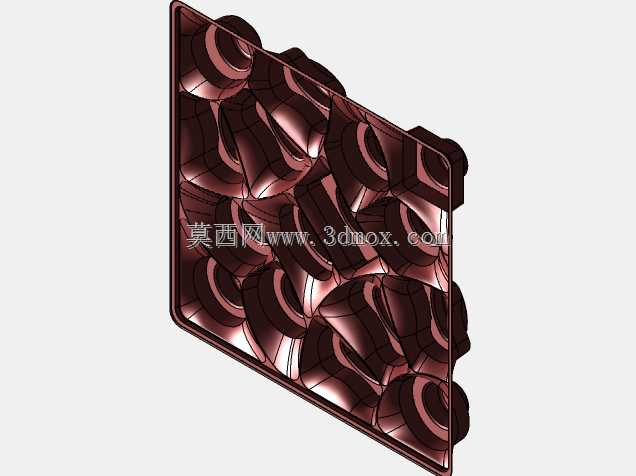

　　3mm的装配间隙，既能够保证糖果顺利放入型腔，不会出现卡料、放件不到位的问题，也能在运输过程中限制糖果的窜动，避免糖果表面的糖衣、装饰层因为相互碰撞出现磨损、脱落的情况。托盘底部对应每个型腔的位置都做了微凸的支撑点，当托盘放置在工作台面或者输送线上时，不会因为型腔底部直接接触平面出现顶穿、凹陷的问题，同时这些支撑点也能在托盘堆叠时嵌入上层托盘对应型腔的顶部间隙，实现堆叠时的自定位，避免整摞托盘出现滑移、倾倒的情况，堆叠高度适配常规周转箱的内部高度，能够充分利用周转箱的内部空间，提升单箱装载量，降低物流周转的单位成本。材质适配方面，这款结构完全适配食品级PET、PS等常用热成型片材的加工工艺，

　　拔模角度按照吸塑成型的工艺要求设置在3-5度之间，保证片材在加热吸塑时能够顺利填充到型腔的各个角落，不会出现局部缺料、壁厚不均的问题，型腔转角处全部采用圆角过渡，避免应力集中导致的托盘开裂，同时也能减少吸塑成型时的片材拉伸过度问题，保证各个位置的壁厚均匀，提升托盘整体的抗冲击性能。在实际产线适配场景中，这款托盘的外形尺寸能够匹配常规的糖果装盒机料仓尺寸，不需要对现有设备的料仓、定位机构做额外改造就能直接上线使用，托盘表面没有多余的凸起、倒扣结构，在空盘堆叠时能够实现紧密叠放，减少空盘存储时占用的仓储空间，叠放后的分离力控制在合适的范围内，既不会因为叠放过紧导致自动化分盘时出现双张、分盘失败的问题，

　　也不会因为叠放过松导致空盘输送时出现散垛。针对食品包装的卫生要求，整个托盘的结构没有设计难以清洁的死角，在生产环节的除尘、消毒工序中，气流和消毒介质能够顺利接触到托盘的所有表面，不会出现积尘、积液的问题，符合食品接触材料包装的卫生设计规范。从结构强度验证的角度来看，这款托盘的侧壁和型腔加强结构能够承受常规搬运过程中的侧向挤压力，在周转箱内受到侧面挤压时不会出现整体垮塌，能够有效保护内部盛装的糖果不受挤压变形，即使在低温仓储环境下，材料韧性下降的情况下，加强筋的结构设计也能分散应力，避免托盘出现脆裂。另外，托盘的表面平整度设计也适配后续的自动化视觉检测工序，托盘放置在检测工位上时不会出现翘曲、倾斜，保证视觉相机能够准确识别每个型腔内的糖果是否放置到位、是否存在缺件、破损的情况，减少产线检测环节的误判率。
