多格阵列糖果热成型吸塑内托结构

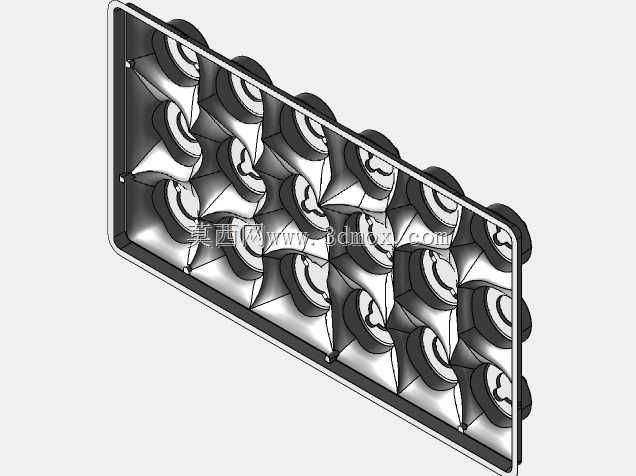

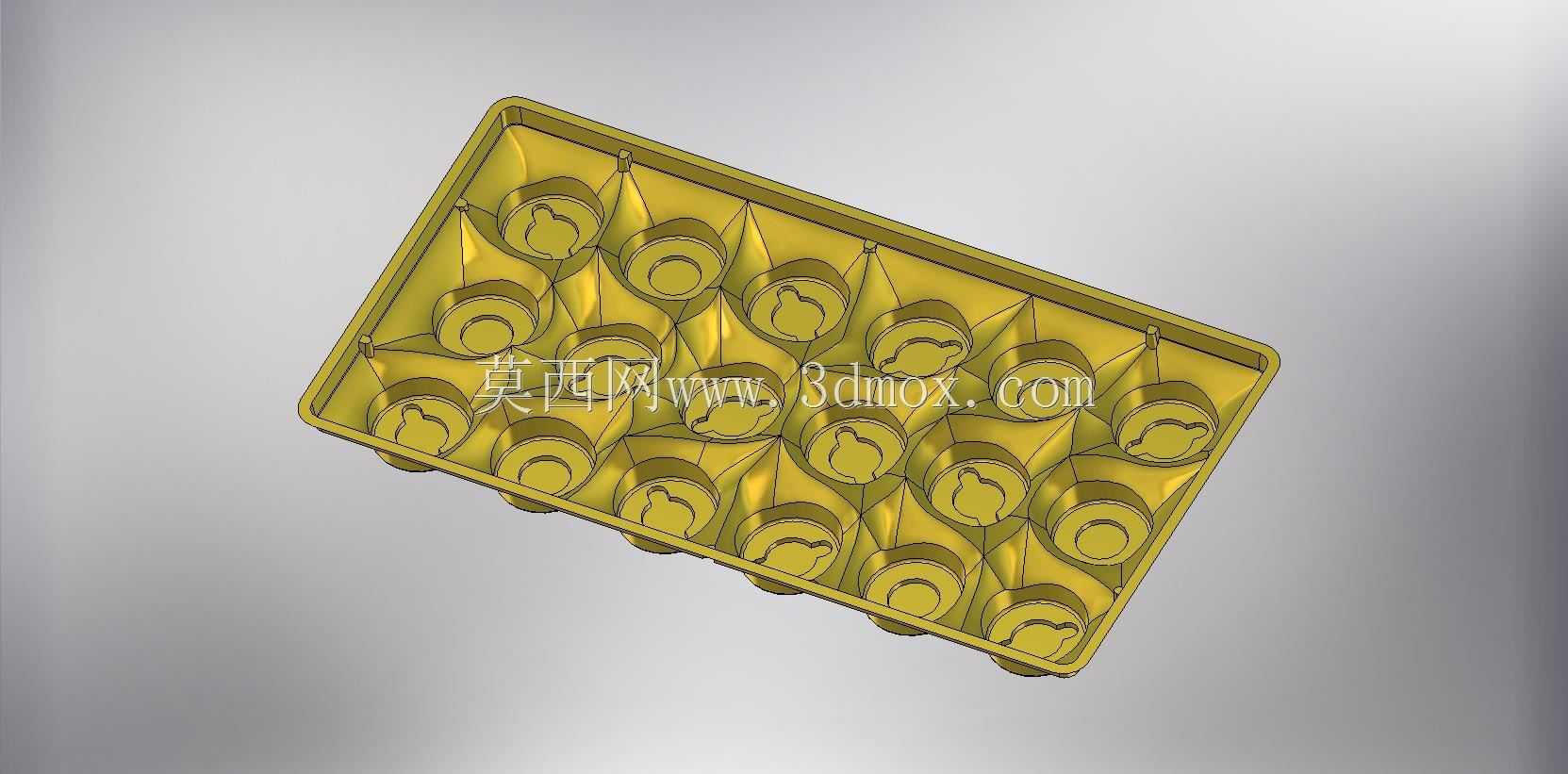

　　这款热成型糖果托盒，主要应用于休闲食品生产终端的内包装工序，直接对接自动化装盒生产线的下料工位，承担单颗异形糖果的定位、分隔、缓冲防护作用，避免糖果在转运、堆叠、售卖过程中出现相互挤压粘连、表皮磨损、糖体碎裂的问题，同时规整的阵列排布也能提升外包装盒的空间利用率，减少包材浪费。从结构设计逻辑来看，整体采用长方形浅槽式基底，边缘设置一圈加高围边，围边厚度根据片材拉伸比做了梯度调整，靠近型腔的位置做了圆弧过渡，既可以避免热成型脱模时出现应力开裂，也能在堆叠多个空托时起到导向定位作用，防止托盒之间卡滞过紧难以分离，适配自动化产线的自动分托机构取放要求。型腔部分采用错排阵列布局，相比规整的直排布局，在相同外形尺寸下能多容纳近两成的单颗糖果，

　　每个独立型腔的轮廓完全匹配对应糖果的外轮廓曲面，型腔深度略高于糖果最大高度的三分之二，既保证糖果放入后不会轻易滑出，又不会因为型腔过深导致消费者取糖时难以抠出。相邻型腔之间设计了内凹的三角加强筋结构，这部分结构一方面可以提升整个托盒的平面抗弯刚度，减少托盒在装满糖果后拿起时出现的中部下挠变形，避免糖果从型腔中脱出；另一方面，三角筋的凹陷结构可以形成局部的缓冲空间，当托盒受到外部挤压时，筋位可以先发生微小形变吸收冲击能量，避免外力直接作用到糖体表面。从安装与适配边界来看，托盒的整体外轮廓尺寸完全匹配对应规格的彩印外包装纸盒内部尺寸，长宽方向预留了0.2mm的装配间隙，方便自动化装盒机构将托盒顺利推入纸盒，不会出现卡滞蹭边的问题；

　　托盒底部每个型腔对应位置设置了微小的点状凸台，凸台高度0.15mm，既可以减少托盒底部与输送线面的接触面积，降低输送过程中的摩擦阻力，也能避免托盒与输送台面之间形成真空吸附，导致分托、移送过程中出现位置偏移。设计过程中针对热成型工艺的特性做了多处工艺优化：所有转角位置都采用了R1.2以上的圆角，避免片材拉伸时出现局部壁厚过薄的问题，保证成型后各个位置的片材厚度偏差控制在合理范围内，不会出现局部易破的薄弱点；脱模斜度统一设置为3度，兼顾型腔对糖果的包裹力和脱模顺畅度，不会出现成型后托盒粘在模具上的问题。在实际产线适配中，这款托盒可以兼容常规的热成型包装机走料节拍，片材走料定位孔设置在托盒两侧的工艺边位置，

　　定位孔间距匹配设备的链条销钉间距，不需要额外调整设备挂针位置就能直接上线生产。针对食品接触的使用要求，结构上避免了出现容易积灰、残留碎屑的死角，所有型腔内壁都是光滑连续曲面，方便生产过程中的清洁除尘，也不会在消费者使用时积存糖屑造成污染。另外，托盒的围边高度做了统一控制，当装满糖果的托盒叠放时，上层托盒的底部凸台会落在下层托盒的围边顶面上，不会直接压到下层托盒内的糖果，叠放高度可以根据仓储物流要求灵活调整，不会因为叠放压力导致糖体变形。
