热成型分体式结块盒结构设计

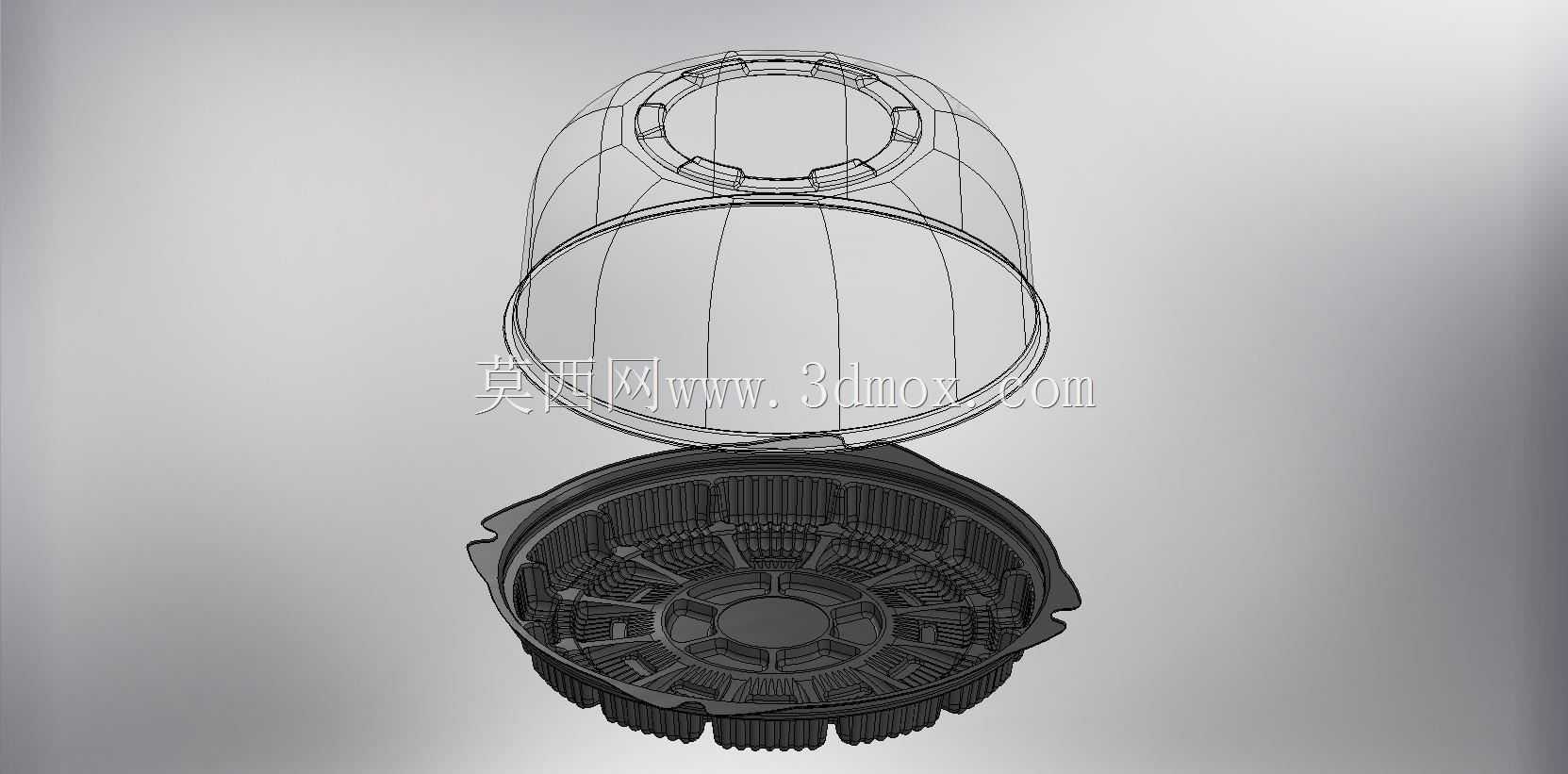

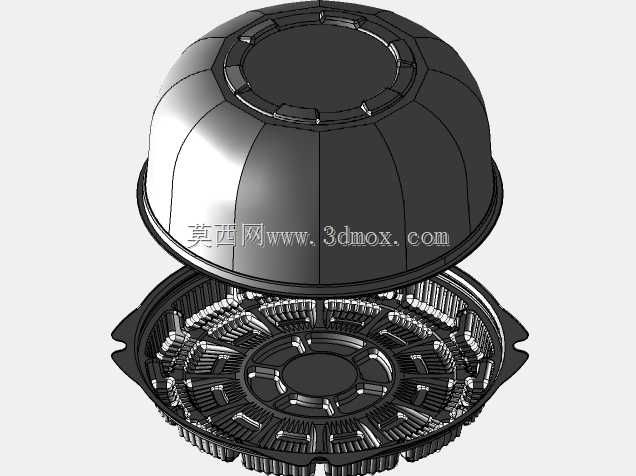

　　这款热成型结块盒的设计，最初是针对食品加工车间内块状半成品的周转存储需求展开的，在实际产线场景里，这类容器需要同时满足堆叠码放、物料承托、快速开合、适配自动化分拣线的多重要求，不同于普通注塑周转箱的厚重结构，热成型工艺的特性决定了壳体壁厚均匀偏薄，必须通过结构筋位的排布来弥补刚性不足的问题。从结构拆分来看，整个盒体分为上下两个部分，上半部分为半球形的透明罩体，边缘做了外翻的扣合边，扣合边内侧均匀分布了四个定位卡扣凸台，和下半部分底座边缘的卡槽一一对应，扣合后不需要额外的捆扎结构就能实现可靠锁合，搬运过程中不会出现松脱漏料的情况。下半部分的底座是整个结构的承力核心，底座外边缘做了向外延伸的翻边，一方面是热成型工艺的压边需求，

　　另一方面翻边的厚度方向做了多层叠合的加强结构，当多个装满物料的结块盒堆叠码放时，上层盒体的底部可以完全嵌入下层盒体上罩的顶部定位环内，不会出现滑移塌垛的问题，适配仓储环节1.5米高度的堆叠要求。底座内部的承托面没有采用平面设计，而是从中心向外辐射排布了12条纵向加强筋，筋位高度从中心向边缘逐步降低，同时在相邻筋位之间设置了环形的连接筋，形成网格状的承托结构，这种设计一方面可以减少热成型过程中的板材拉伸不均问题，避免局部壁厚过薄导致的开裂，另一方面网格状的筋位可以让块状物料和盒底之间留出均匀的间隙，清洗的时候水流可以快速通过间隙带走残留污渍，沥干环节也不会出现积水残留的问题。上罩顶部的圆形开口是专门为自动化取料机构设计的，

　　开口边缘做了卷边加强处理，卷边的内径和产线上常用的真空吸头外径匹配，当结块盒随输送线到达取料工位时，真空吸头可以直接从顶部开口伸入，吸附住内部的块状物料完成取料，不需要额外掀开盒盖，适配每小时1200次的取料节拍。在安装边界的尺寸设计上，整个盒体的最大外径控制在320mm，底座的底部定位凸台直径为280mm，刚好适配现有输送线的托盘定位孔尺寸，不需要对现有产线的工装夹具做改造就能直接上线使用，上罩的总高度为160mm，底座的高度为70mm，扣合后的整体高度为220mm，和现有仓储货架的层间高度匹配，不会出现空间浪费的情况。考虑到热成型工艺的脱模需求，所有的侧壁结构都做了1.5度的脱模斜度，筋位的转角处全部采用R3的圆角过渡，

　　避免应力集中导致的使用过程中开裂，同时圆角结构也可以减少物料残留，避免清洁死角。在实际使用场景中，这类结块盒除了食品加工环节的半成品周转，也可以用于电子元器件的成品包装、小型机械零件的分类存储，透明的上罩可以直接观察内部物料的状态，不需要反复开合检查，分体式的结构在空箱回收的时候可以将上下部分分别嵌套堆叠，嵌套后的整体高度只有原高度的四分之一，大幅降低空箱返程的运输成本。结构设计过程中特意规避了倒扣结构，除了边缘的扣合位之外，所有结构都可以通过简单的吸塑模具直接成型，不需要后续的二次加工工序，有效控制了量产的成本，扣合位的凸台和卡槽都做了导向斜面，人工扣合的时候不需要精准对位，只要大致对齐后按压就能完成锁合，降低一线操作人员的使用难度。底座底部的四个角位置做了微小的防滑凸点，当盒体放置在光滑的不锈钢工作台面上时，不会因为轻微的碰撞出现滑移掉落的情况，凸点的高度控制在0.5mm，不会影响输送线上的平稳输送，也不会在嵌套堆叠的时候出现干涉。
