厂区短驳电动平板装载转运车结构

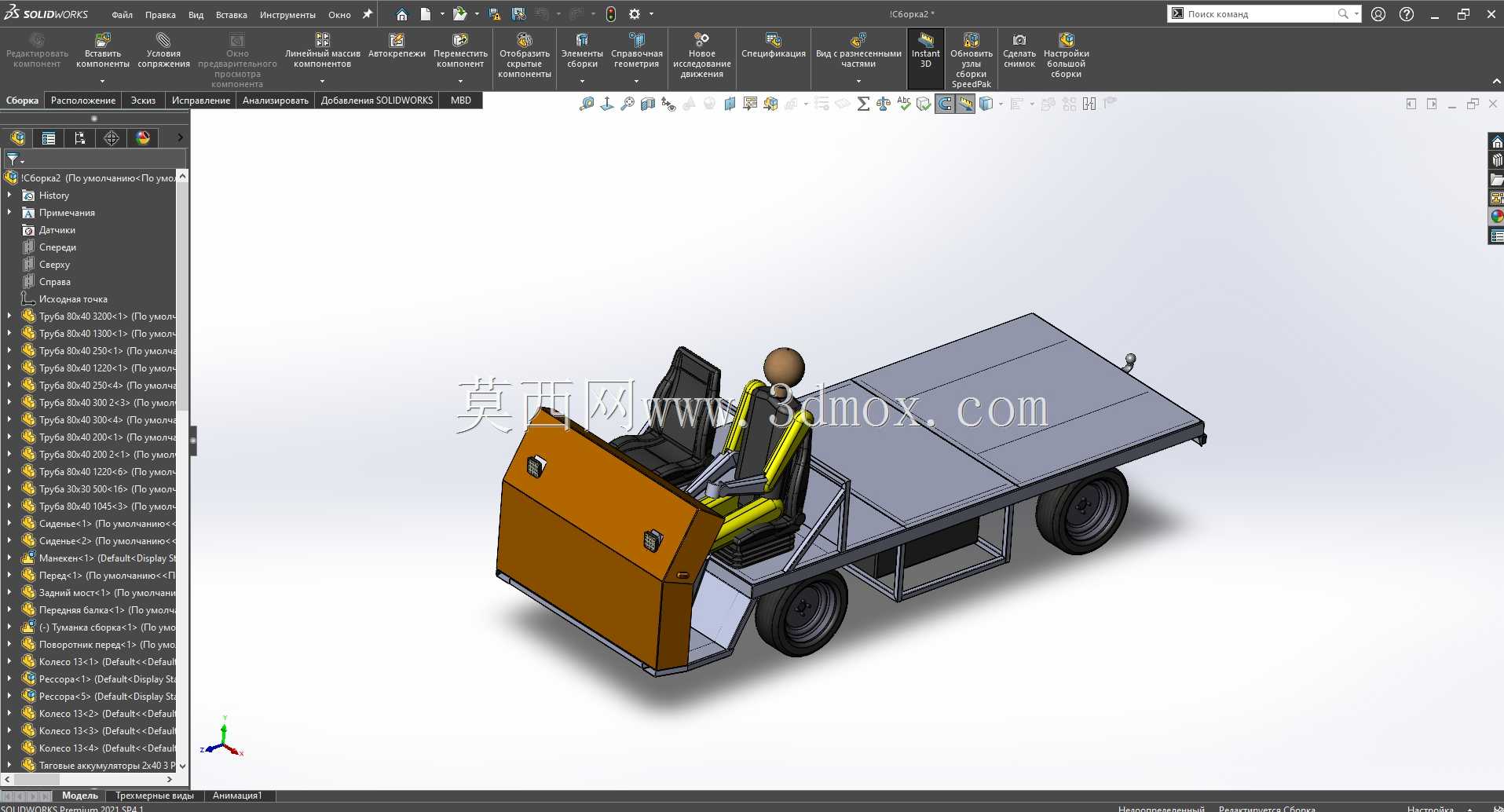

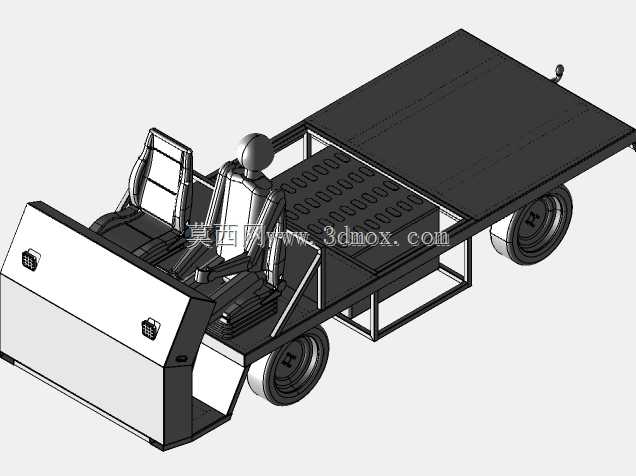

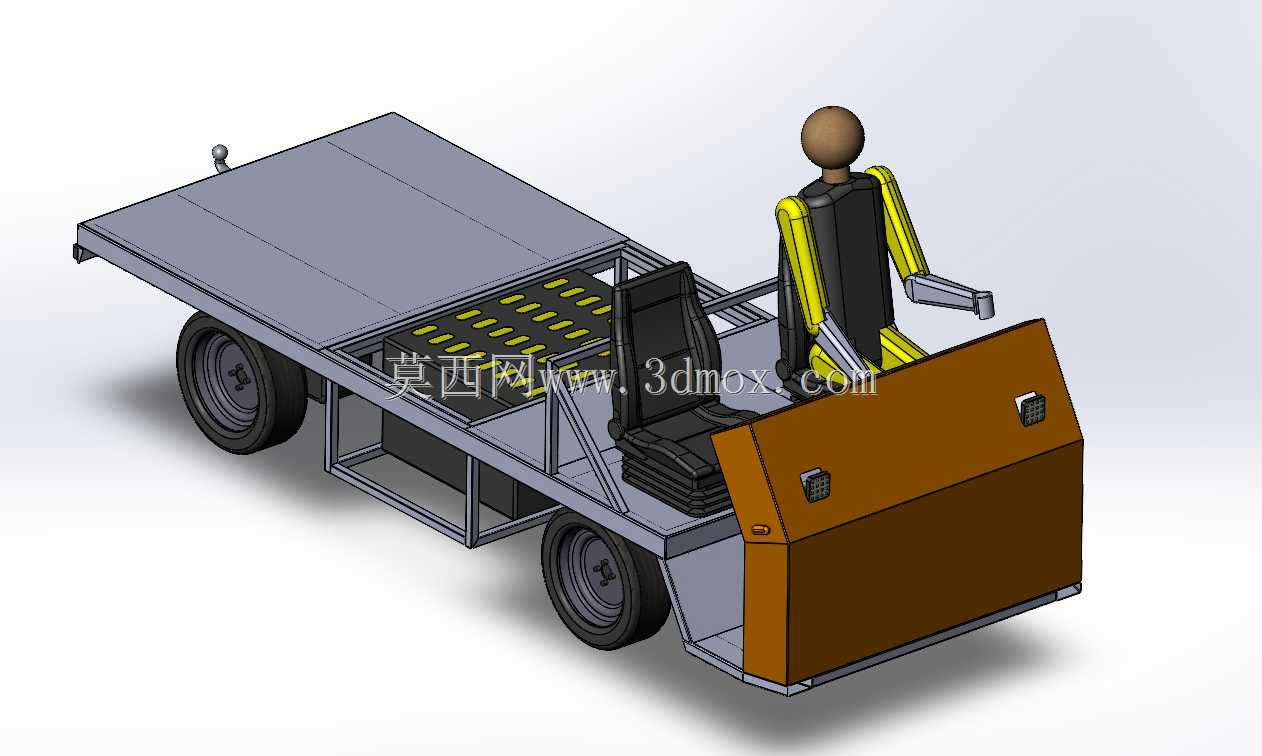

　　这款电动平板装载转运设备，主要面向厂区内部、仓储库区、生产车间之间的散件、托盘货、工装件短距离转运场景，替代传统人力推车与燃油转运设备，适配室内作业对低噪音、零尾气排放的硬性要求，常见于机械加工车间工序间物料周转、仓储库区的货位调整、厂区内轻型生产物料的定点转运作业，额定承载适配常规1吨以内的轻型货物转运需求，作业通道宽度仅需2.2米即可完成原地转向，适配多数老旧厂区狭窄通道的通行条件。从结构设计来看，整车采用前置驾驶位、后置平板货台的布局，驾驶区域设置独立的防护前围，集成操控踏板、方向控制机构与座椅安装位，座椅下方预留电池组与驱动控制器的安装腔体，腔体采用框架式焊接结构，侧壁预留散热通风孔与线束穿装过孔，既保证电池安装的结构强度，

　　也避免行驶过程中泥水、杂物侵入电控区域。前围结构采用倾斜式造型设计，既降低行驶过程中的正面风阻，也为驾驶员留出充足的腿部操作空间，前围表面预留车灯安装位、标识粘贴区域，两侧设置简易扶手方便驾驶员上下车。后置平板货台采用花纹钢板拼接的框架结构，货台台面距离地面高度控制在750mm，适配常规手动液压托盘车的装卸高度，不需要额外的登车桥即可完成货物装卸；货台边缘设置可拆卸式护栏安装孔位，运输散件物料时可加装护栏防止货物滑落，运输整托大件物料时可拆除护栏拓展装载边界，货台尾部预留牵引挂钩安装位，必要时可额外挂载小型拖斗拓展单次转运装载量。行走系统采用三轮布局结构，前轮为转向驱动轮，后轮为随动承重轮，这种布局相比四轮结构转向半径更小，

　　在狭窄通道内的灵活性更强；驱动轮采用实心橡胶轮胎，适配厂区硬化路面的行驶需求，免充气的结构也避免了厂区内金属切屑扎破轮胎的维护问题，后轮采用双轮并排承重结构，轮组安装位置与货台承重梁直接连接，重载状态下的受力直接传递至车架主梁，避免货台局部受力变形。车架主体采用矩形钢管焊接成型，主梁选用80404mm的矩形管，沿整车长度方向贯通布置，驾驶位区域与货台区域的横梁采用40403mm矩形管间隔300mm均匀布置，焊接完成后整体做抛丸除锈与喷塑处理，适应厂区内多粉尘、偶尔有切削液溅落的作业环境。操控系统的安装位全部集成在驾驶位前方的操控台区域，预留了电量显示、前进后退换挡开关、刹车控制机构的安装位置，线束沿车架内侧的线槽布置，

　　所有线束接插件都选用防水型接插件，避免日常清洗或者雨天作业时出现线路短路问题。设计过程中重点考虑了维护便捷性，电池仓采用侧开式检修门，不需要拆解货台即可完成电池更换与控制器检修；驱动电机安装在前轮桥位置，预留了足够的拆装空间，常规故障检修不需要动用大型吊装设备，两名维修人员即可完成常规部件的更换作业。整车的外形长度控制在3.2米，宽度1.4米，高度1.6米，能够顺利通过厂区内常规的1.8米宽防火门与2米宽通道，电梯适配性上，能够进入常规载重2吨的货梯完成跨楼层物料转运。货台的有效装载尺寸为长2.2米、宽1.3米，装载边界不超出车身宽度，避免行驶过程中货物刮蹭通道两侧的设备或者墙体；驾驶位的坐姿高度设计为1.1米，驾驶员行驶过程中视线高度在1.4米左右，能够清晰观察到车辆前方1米范围内的地面障碍物，避免行驶过程中磕碰地面堆放的零件或者工装。在安全设计上，整车设置了手刹与脚刹双重制动结构，脚刹作用于驱动轮实现行驶过程中的减速制动，手刹作用于后轮实现驻车制动，坡道停车时不会出现溜车问题；驾驶位两侧预留了安全带安装孔位，可根据厂区安全管理要求加装安全带；前围顶部预留了警示灯安装位，作业时可开启声光警示提醒周边作业人员避让。
