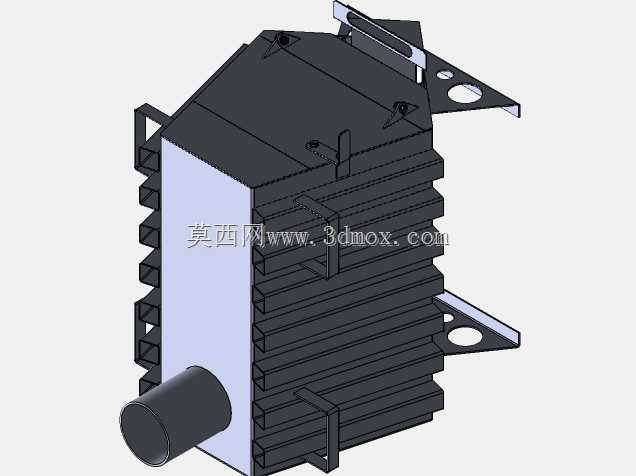

带安装支架翅片式风冷散热装置结构

　　该散热装置的结构设计完全围绕小功率密闭电控舱内的发热元器件散热需求展开，日常应用场景多集中在工业控制柜内部局部发热点散热、小型车载电控模块散热、户外小型通讯终端设备的被动+主动结合散热场景，区别于常规外露式散热器，该结构自带封闭钣金壳体，可避免车间内的金属粉尘、切削液雾直接附着在散热芯体表面造成的散热效率衰减，适配多粉尘、有少量油污飞溅的工业现场使用环境。从功能特性来看，主体采用堆叠式铝制翅片作为核心换热结构，翅片间距经过匹配低转速轴流风机的风速参数设计，既不会因为间距过小造成风阻过大、风量不足，也不会因为间距过大导致换热面积不足，单侧预留的圆柱形接口为风机安装位，可直接适配常规外径的轴流风机，装配时无需额外制作转接法兰，

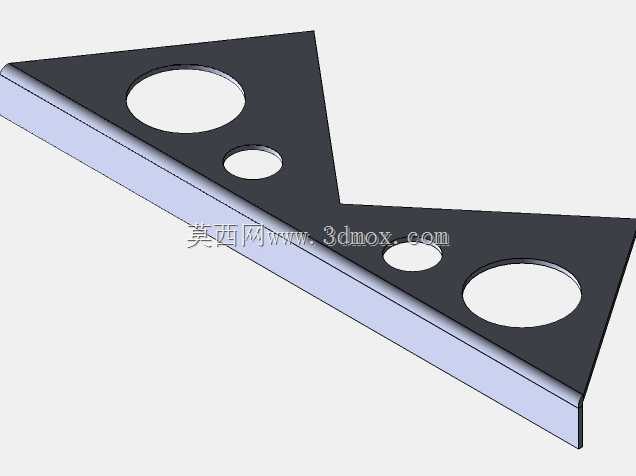

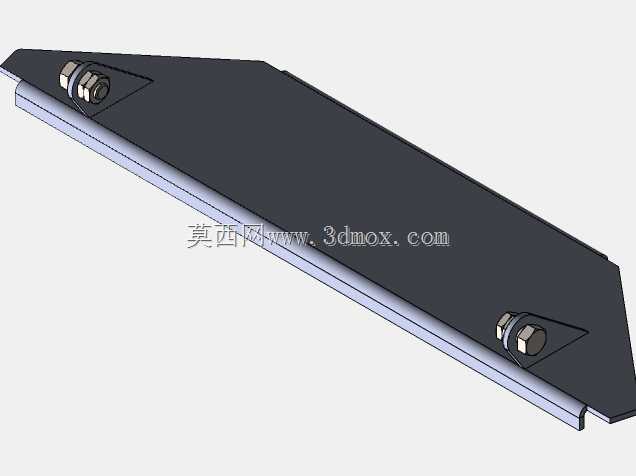

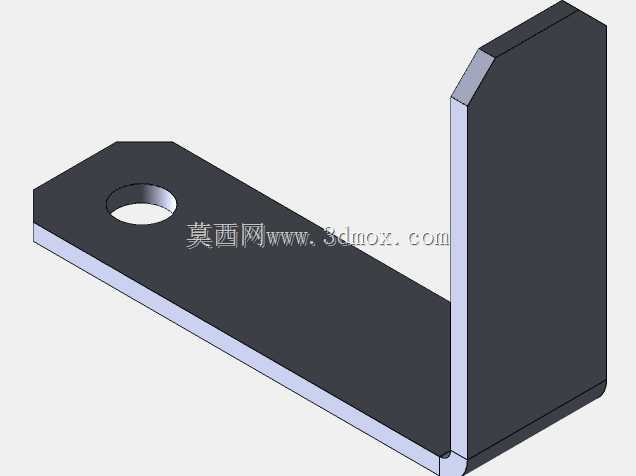

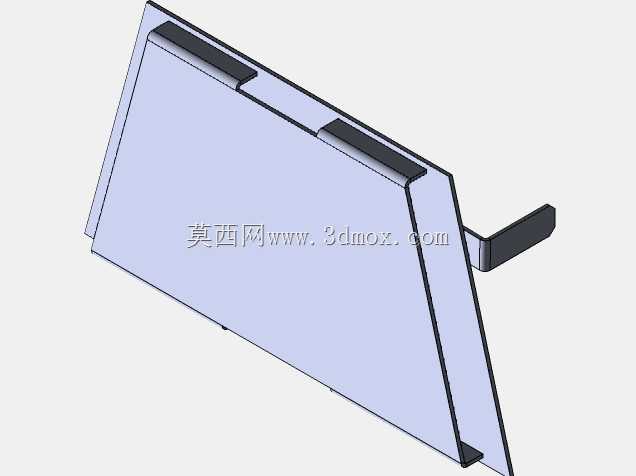

　　风机吹出的冷风可直接贯穿翅片间隙，将翅片上蓄积的热量快速带出壳体外部。壳体两侧设计的带安装孔伸出支架，是结合实际安装边界做的适配结构，支架上的两个长圆形安装孔可兼容一定范围内的安装孔位偏差，现场安装时不需要对安装面板做二次扩孔处理，支架与壳体主体采用折弯一体连接，没有额外的焊接接缝，避免长期使用后焊缝处出现锈蚀断裂的问题，同时支架的伸出长度经过核算，安装后壳体背部与安装面板之间会预留10mm左右的通风间隙，保证热风可以顺利从壳体背部的缝隙散出，不会出现热风在壳体与安装面之间涡流蓄积的问题。设计过程中优先考虑了装配工艺的可行性，整个壳体采用薄钢板折弯拼接成型，所有折弯边都预留了对应的卡扣定位结构，装配时不需要复杂的工装夹具定位，

　　工人可直接通过卡扣预固定后再做紧固处理，大幅提升装配效率；壳体侧面预留的多个卡扣式固定位，可直接将发热元器件的导热基板贴合在壳体的内侧导热平面上，不需要额外制作压条结构，导热面的平面度控制在每100mm范围平面度误差不超过0.1mm，保证发热元器件与导热面之间的接触热阻处于较低水平，避免因为接触间隙过大导致热量无法顺利传导到翅片上。从安装边界来看，整个装置的主体截面为矩形结构，所有突出结构都控制在主体轮廓的投影范围内，安装时不会与周边的线槽、接线端子等其他柜内部件产生干涉，顶部预留的手提式折弯结构，既可以作为装配时的手持受力点，也可以作为临时走线的固定挂点，方便现场布线时整理周边的线缆。翅片部分采用叠压式组装结构，

　　每一片翅片都与中心的导热基板采用胀接工艺连接，不存在粘接结构长期使用后老化失效的问题，可在-20℃到85℃的环境温度区间内长期稳定工作，不会因为温度循环变化出现翅片松动、换热效率下降的问题。壳体表面采用黑色喷塑处理，既可以提升壳体的耐锈蚀能力，也可以通过表面辐射提升一部分被动散热能力，在风机停转的极端工况下，也可以依靠壳体表面的辐射散热和翅片的自然对流带走一部分热量，避免发热元器件短时间内出现过热损坏。整个结构没有易损的活动部件，除了可选配的风机之外，其余结构均为金属固定结构，使用寿命可匹配工业设备10年以上的使用周期，不需要定期做拆解维护，仅需要定期清理翅片表面积攒的浮尘即可维持散热效率，非常适合无人值守的户外设备、长期连续运行的工业控制柜内部使用。
