螺丝刀驱动用行星齿轮减速箱结构设计

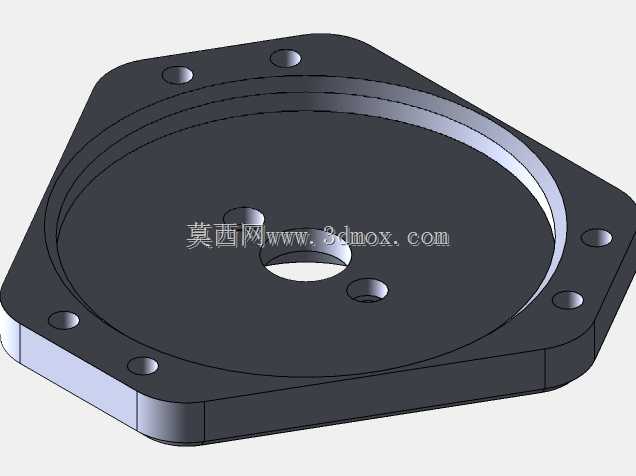

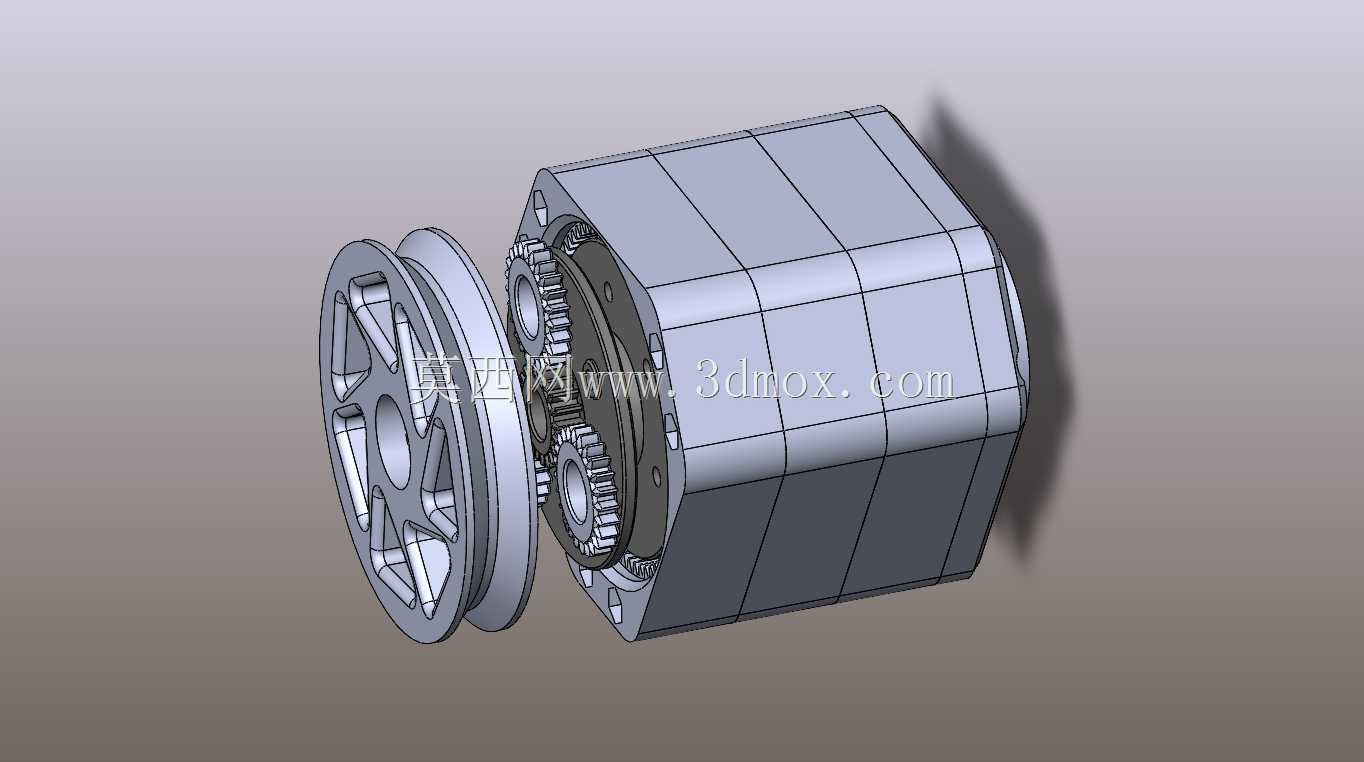

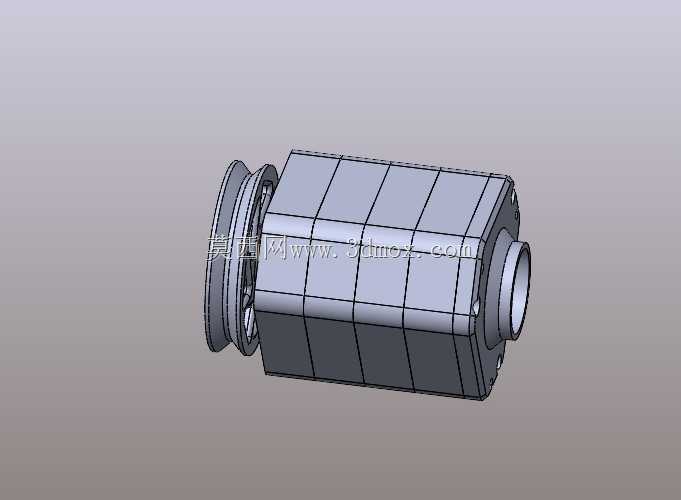

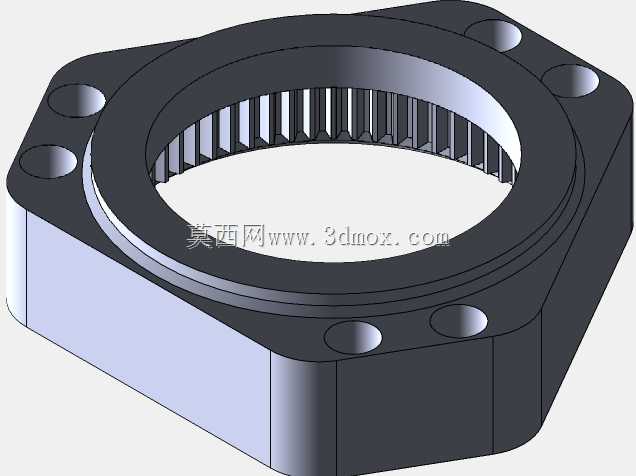

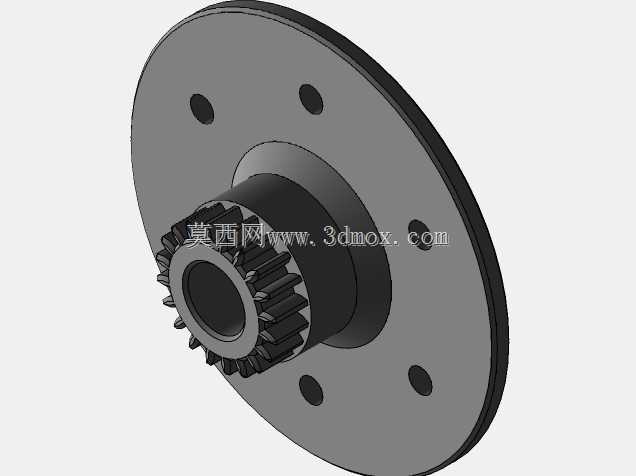

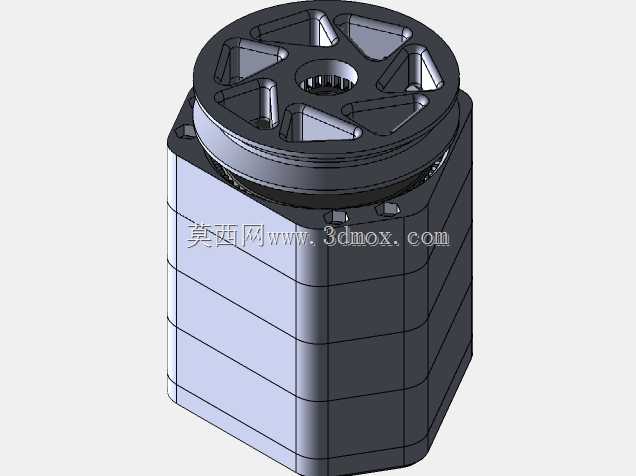

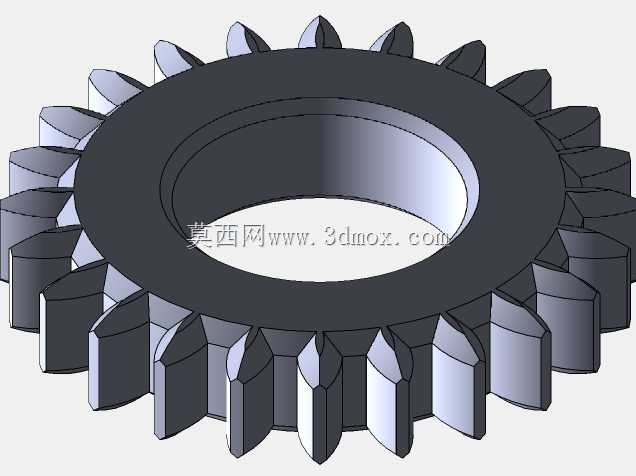

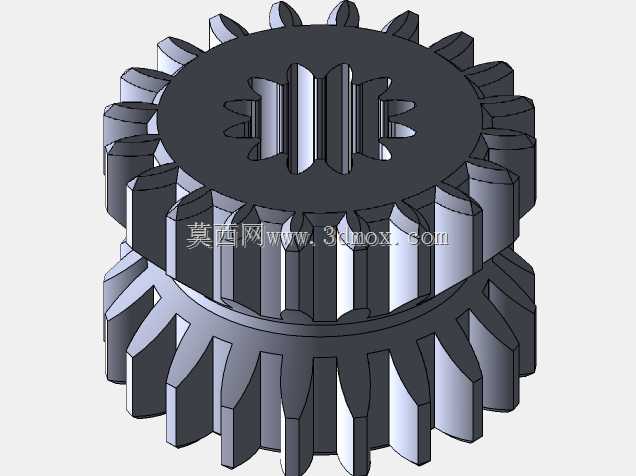

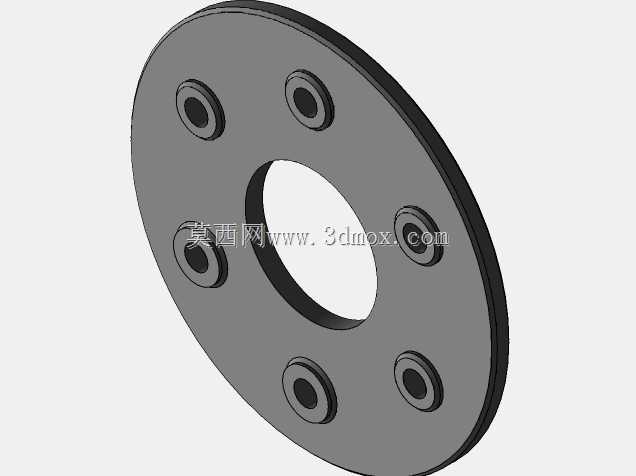

　　这套行星齿轮减速结构，核心适配电动螺丝刀的动力输出端，同时可直接用于重力发生器配套的熔融沉积型3D打印设备做减速传动单元，解决小尺寸动力源扭矩不足、输出转速过高的实际工况问题。从结构布局来看，采用单级行星传动架构，内齿圈与减速箱外壳做一体化集成设计，外壳采用多面切边的柱体结构，既方便装配时的夹具夹持定位，也能在安装到设备壳体时提供防转限位面，避免工作过程中箱体随输出轴跟转。输入端直接对接驱动电机的输出轴，太阳轮与电机轴采用扁位配合传递扭矩，省去额外的联轴器结构，压缩整体轴向尺寸，适配手持电动工具内部紧凑的安装空间。三个行星轮沿太阳轮周向均布，每个行星轮通过滚针轴承安装在行星架的支撑轴上，行星架作为扭矩输出端，

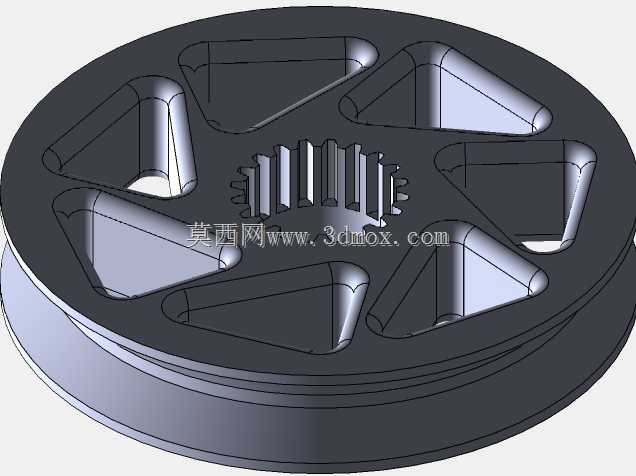

　　端面设置带辐条的连接盘结构，可直接对接螺丝刀批头的夹持座，也可根据3D打印设备的送料辊、挤出螺杆的连接需求做适配接口。设计过程中优先考虑了3D打印的工艺可行性，所有传动齿面均预留了0.15mm的打印间隙，避免FDM工艺打印过程中出现的层纹、溢料导致齿轮卡滞，无需二次打磨即可完成装配；箱体的壁厚统一设置为2mm，既保证打印时的结构强度，也不会因壁厚过大导致打印翘曲变形，所有棱角位置均做R0.5mm的圆角过渡，减少打印过程中的应力集中。从安装边界来看，整体径向最大尺寸不超过42mm，轴向总长度控制在58mm以内，输入端的电机安装位直径适配常见的370、390系列微型直流电机，输出端的连接盘节圆直径22mm，

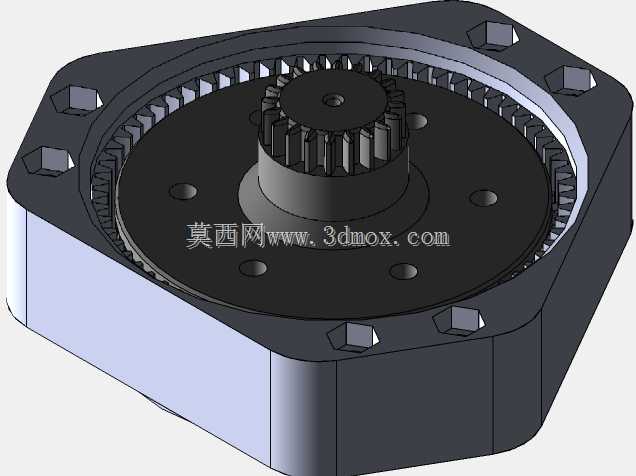

　　可直接替换同尺寸规格的常规减速箱，无需改动原有设备的壳体安装位。实际工况下，这套减速结构可将电机每分钟上万转的高转速降低至每分钟300转以内，输出扭矩提升至原电机的4.2倍左右，满足电动螺丝刀拧转M3-M6规格螺丝的扭矩需求，也能适配3D打印设备挤出机构的送料推力要求，避免送料打滑、挤出不足的问题。传动过程中，内齿圈固定在设备壳体上，动力从太阳轮输入后经三个行星轮分流传递到行星架输出，相比普通的定轴轮系减速结构，同减速比下体积缩小40%左右，传动效率可达92%以上，负载情况下的传动噪音低于55分贝，适配手持工具的使用体验要求。结构上没有设置额外的润滑密封舱，适配3D打印的自润滑PLA、PETG材料特性，

　　日常低负载工况下无需额外加注润滑脂即可长期运行，若用于金属加工后的量产版本，可在箱体端面增加密封端盖，填充润滑脂提升高负载下的使用寿命。行星轮的支撑轴与行星架采用过盈配合装配，装配时无需额外紧固件，依靠打印件的材料弹性即可完成固定，拆卸维护时可直接顶出支撑轴更换磨损的行星轮，降低后期维护成本。箱体侧面没有设置多余的凸台、安装耳，完全依靠外圆的切边面与设备壳体的安装腔配合限位，径向安装间隙控制在0.1mm以内，避免工作过程中出现箱体晃动导致的齿轮啮合偏差，保证传动平稳性。
