嵌入式双镜头树莓派监控摄像装置结构

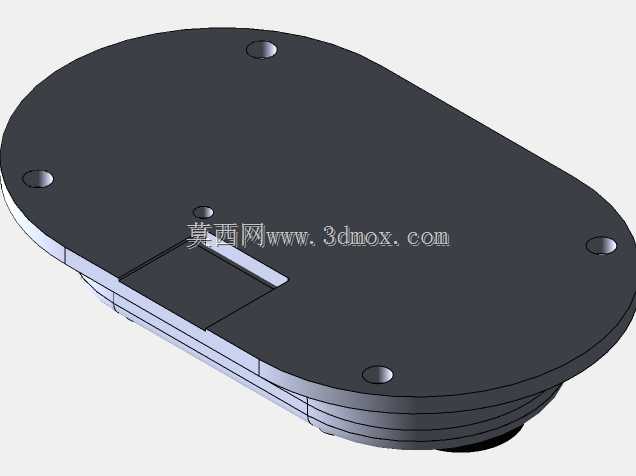

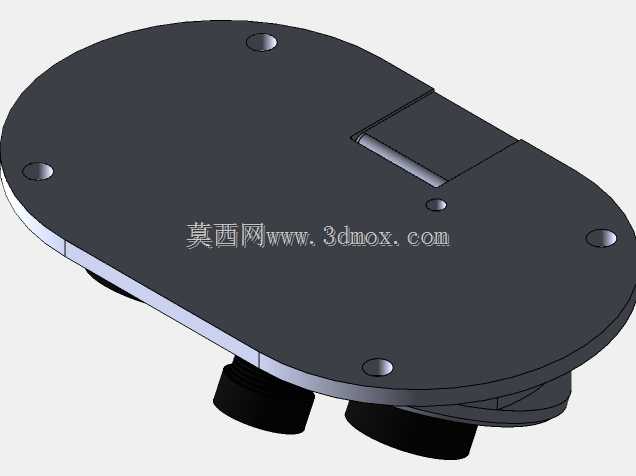

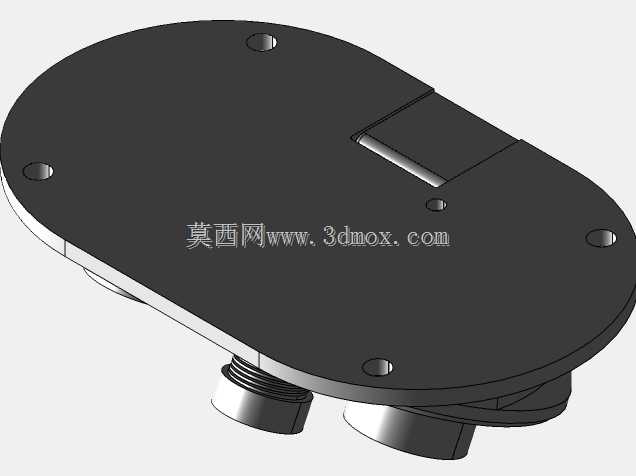

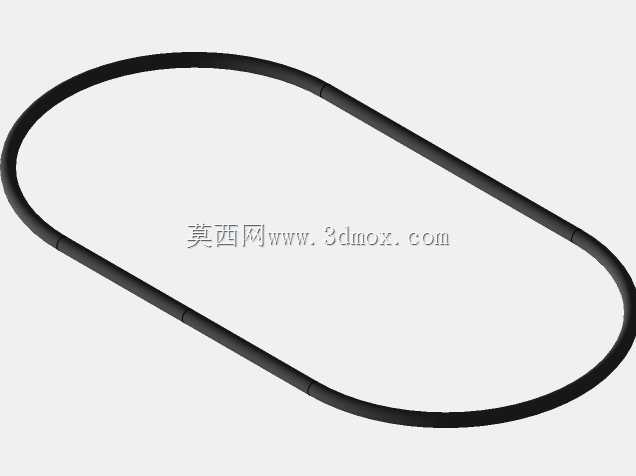

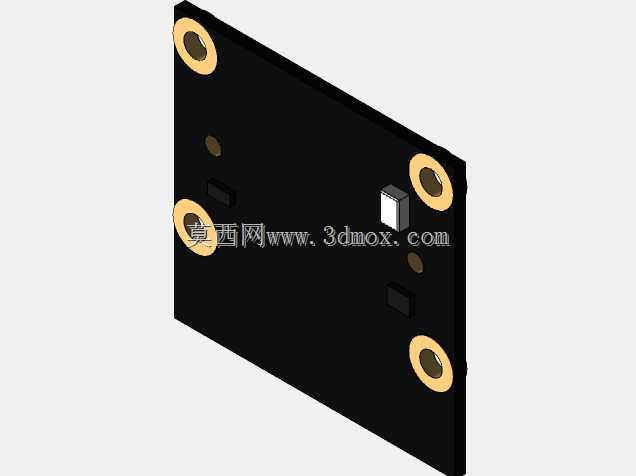

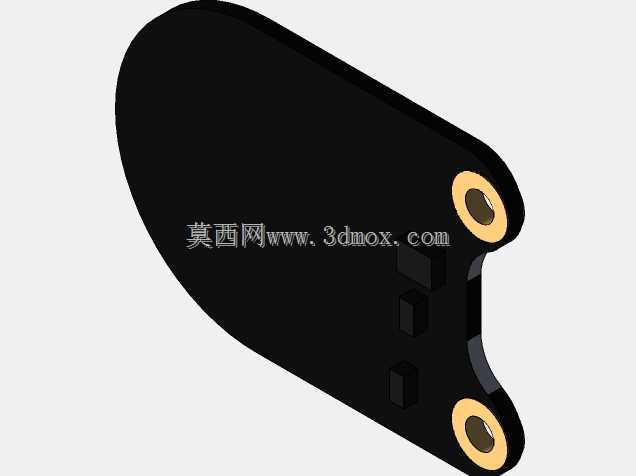

　　这款嵌入式双镜头摄像装置，核心适配树莓派开发平台做视觉采集终端，在小型智能安防、工业设备状态视觉巡检、桌面级视觉交互场景里都能直接适配使用。从结构设计来看，整体采用扁椭圆形的一体化壳体，壳体边缘做了R3左右的圆角过渡，既避免安装时的锐边磕碰，也能在紧凑安装空间里减少与周边构件的干涉。壳体上预留了四个沉头安装孔，孔位分布在椭圆轮廓的四个对角位置，安装孔采用M3规格的沉头设计，沉头深度1.8mm，适配M3十字沉头螺丝，安装后螺丝端面与壳体表面齐平，不会突出壳体表面影响整体装配平整度，安装孔的中心距在长轴方向为72mm，短轴方向为38mm，这个安装边界尺寸可以直接适配现有多数小型安防支架、设备面板的预装孔位，不需要额外做转接件设计。

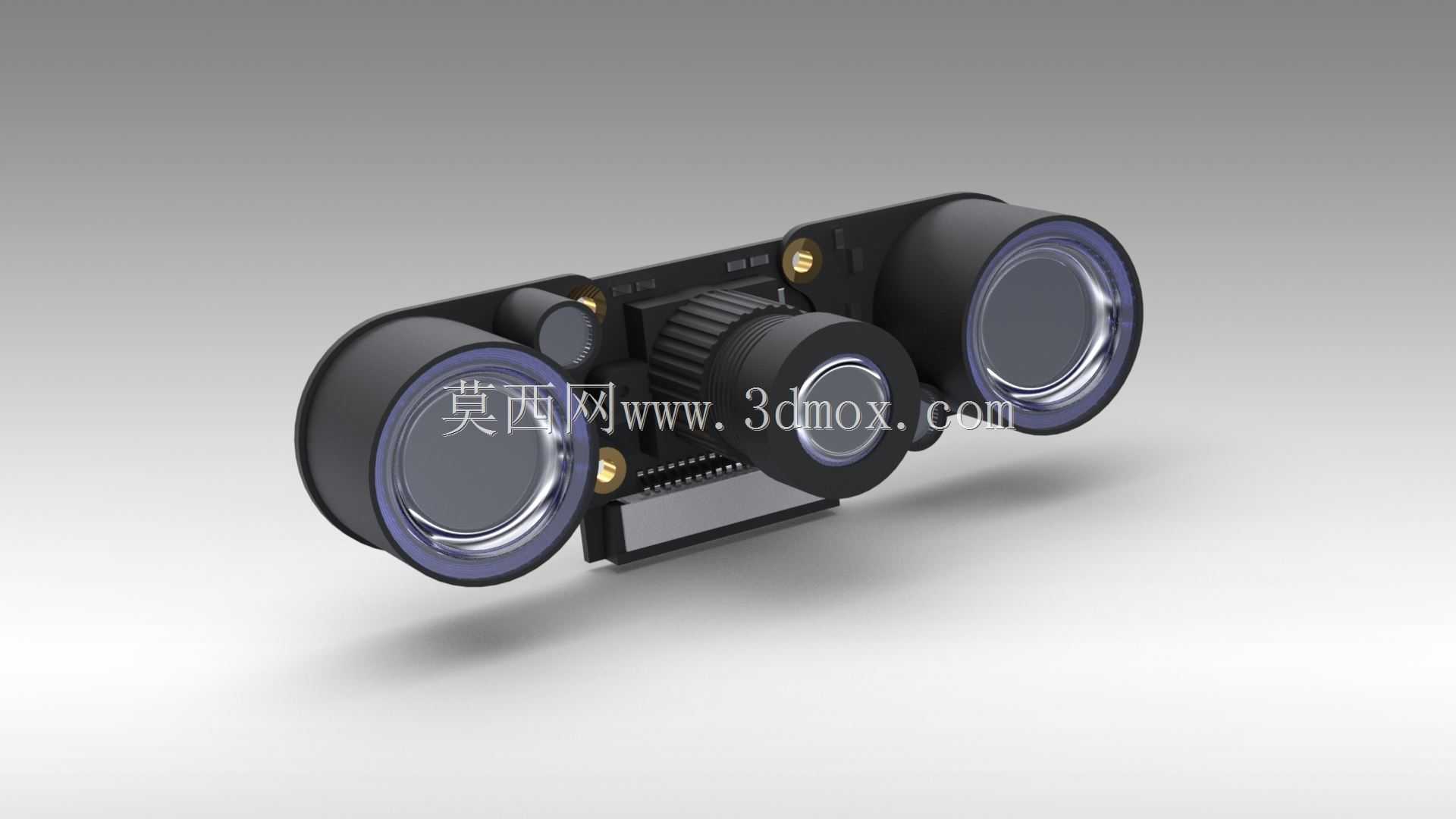

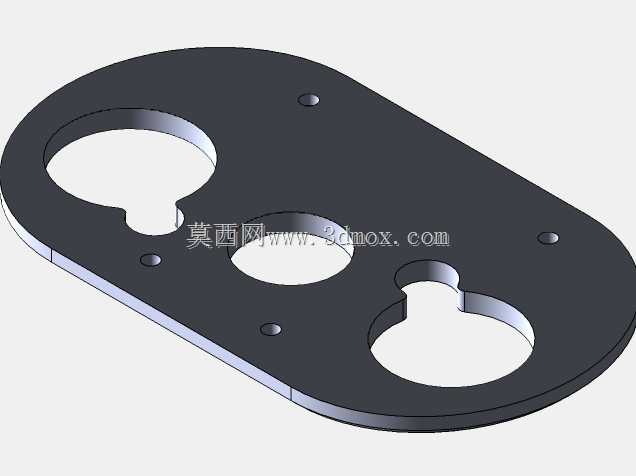

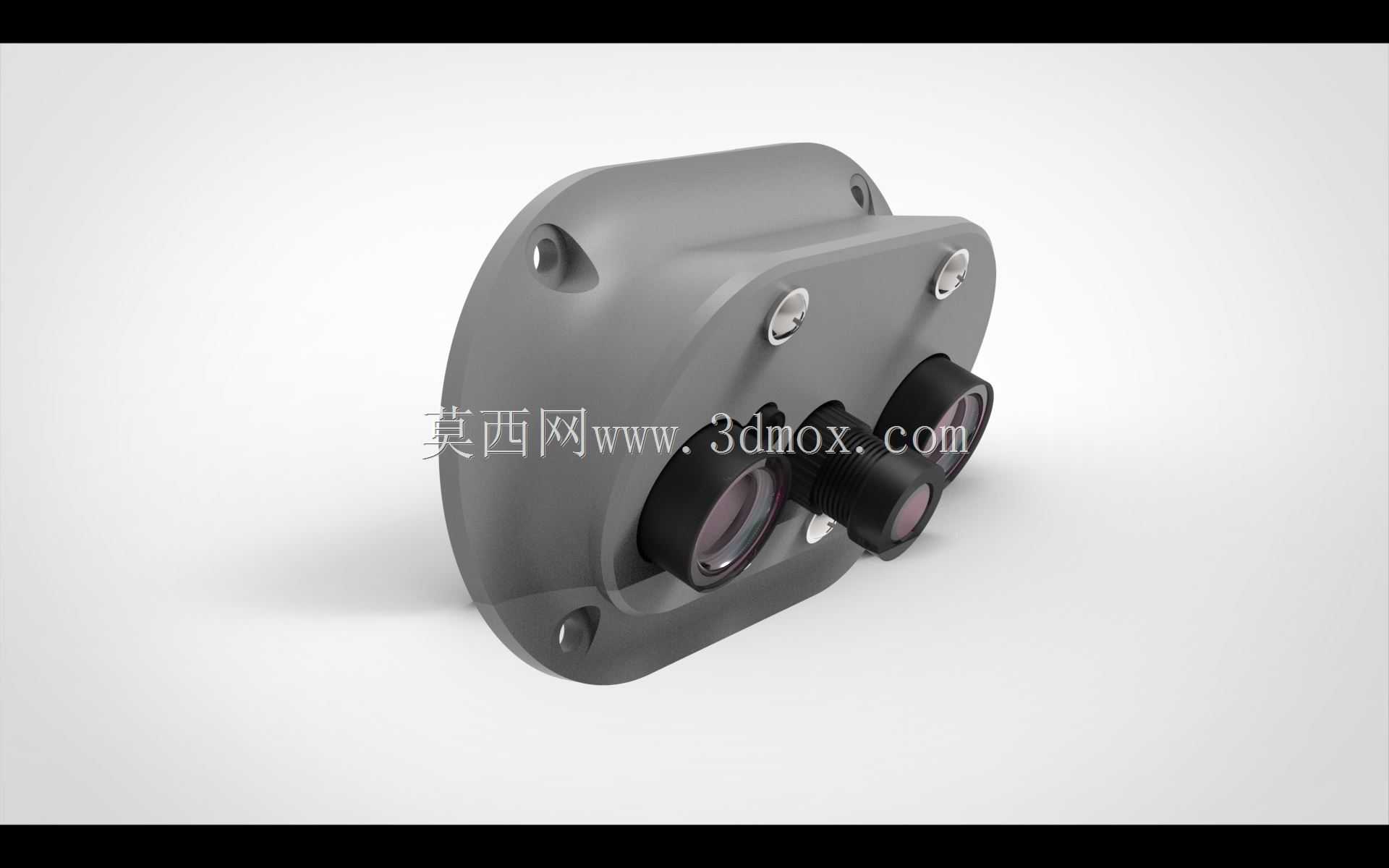

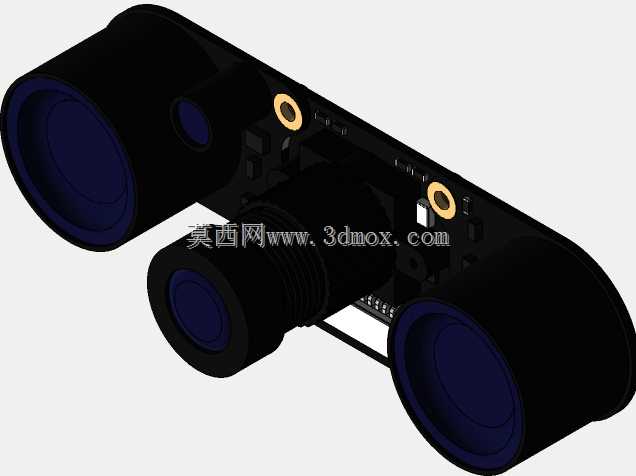

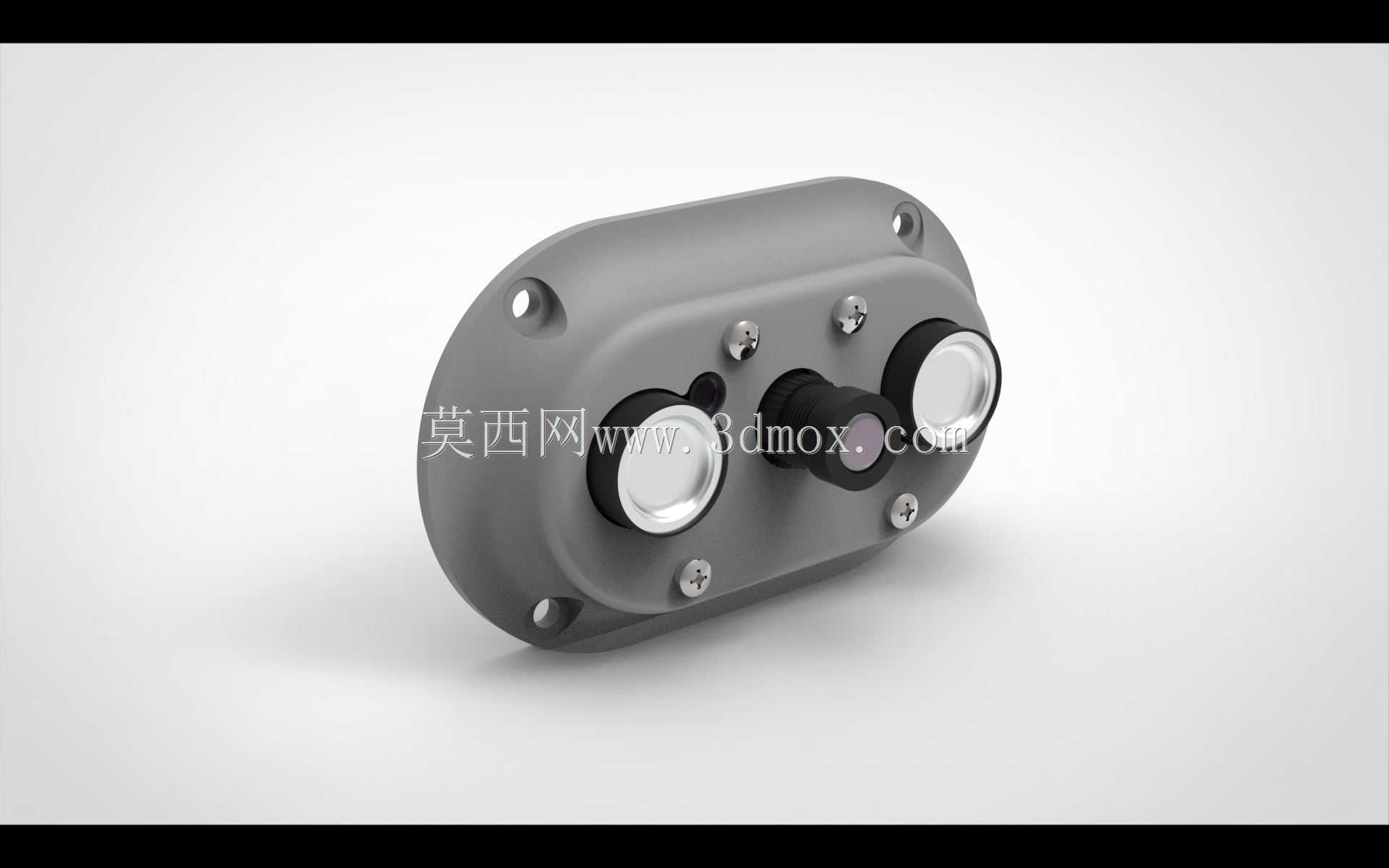

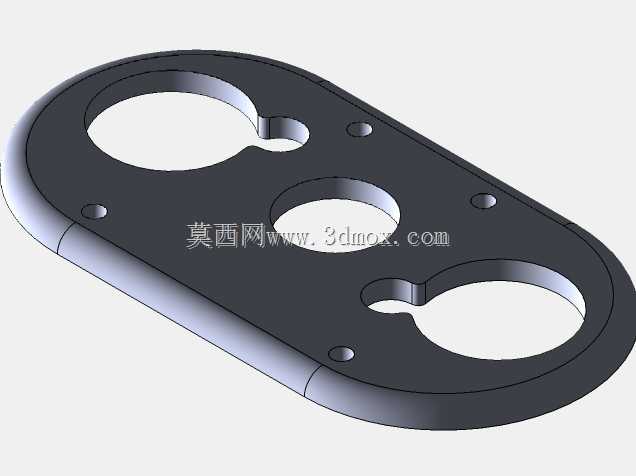

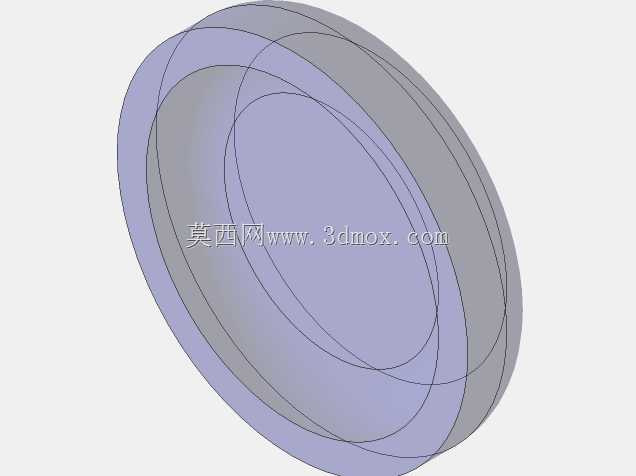

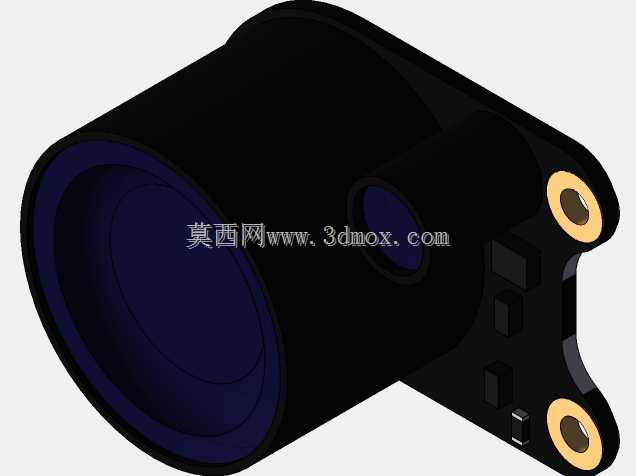

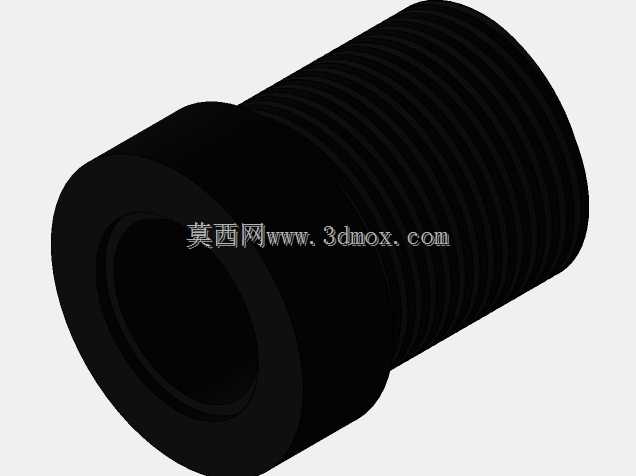

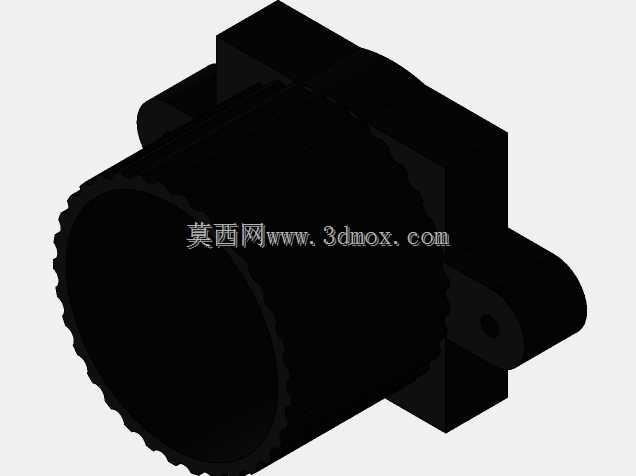

　　功能布局上，壳体正面集成了两个成像镜头与一个补光单元，中间位置的主镜头采用可调焦结构设计，镜头外圈预留了手动调焦的齿形结构，不需要拆开壳体就能直接手动旋转调整焦距，适配不同物距的拍摄需求，比如近距离做设备表盘读数识别时可以调小焦距提升近场清晰度，远距离做区域监控时可以调大焦距扩大视场范围。两侧对称布置的两个单元，一侧为高灵敏度感光元件，另一侧为红外补光灯，在低光照甚至无光照的环境下，红外补光灯自动启动，配合感光元件实现夜间清晰成像，不需要额外加装外置补光设备。壳体上的固定螺丝全部采用M2规格的十字盘头螺丝，螺丝分布在镜头模组周边，既保证镜头模组与壳体的连接强度，也不会遮挡镜头的成像视场，每个螺丝的锁紧扭矩控制在0.3N·m，既避免螺丝滑牙，也能保证壳体接缝处的密封性能，日常使用中可以阻挡少量灰尘进入壳体内部，适配车间多尘的使用环境。

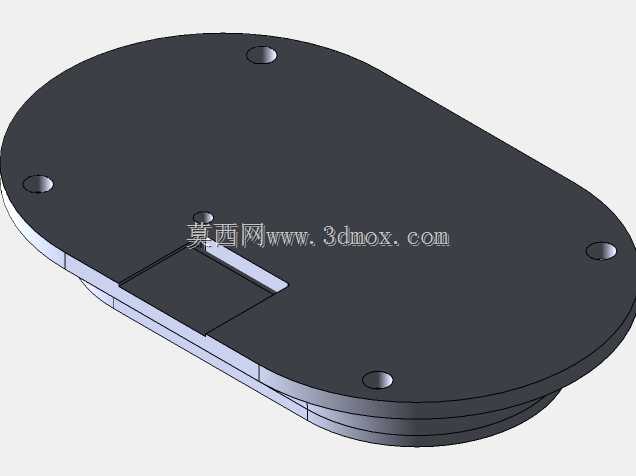

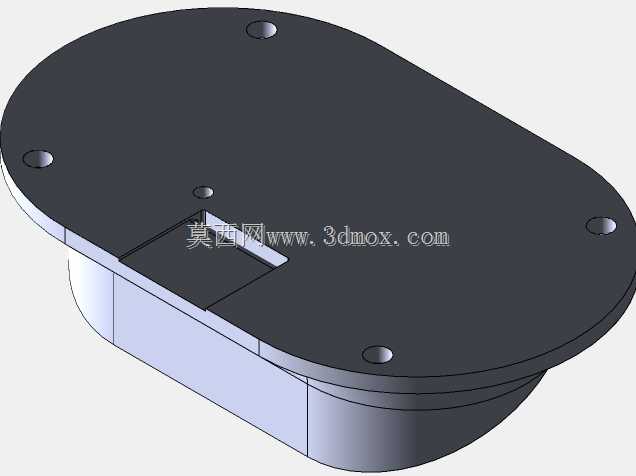

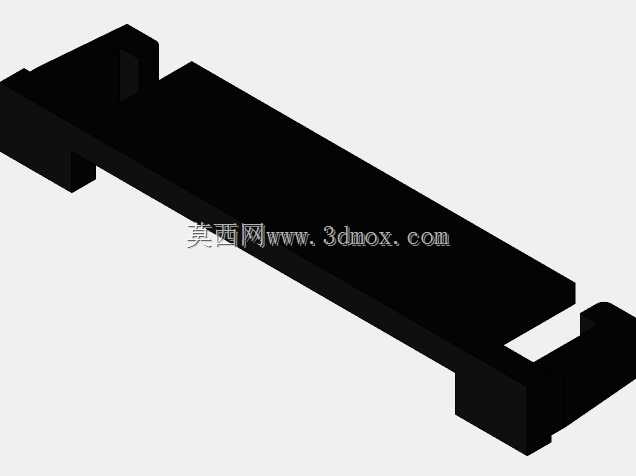

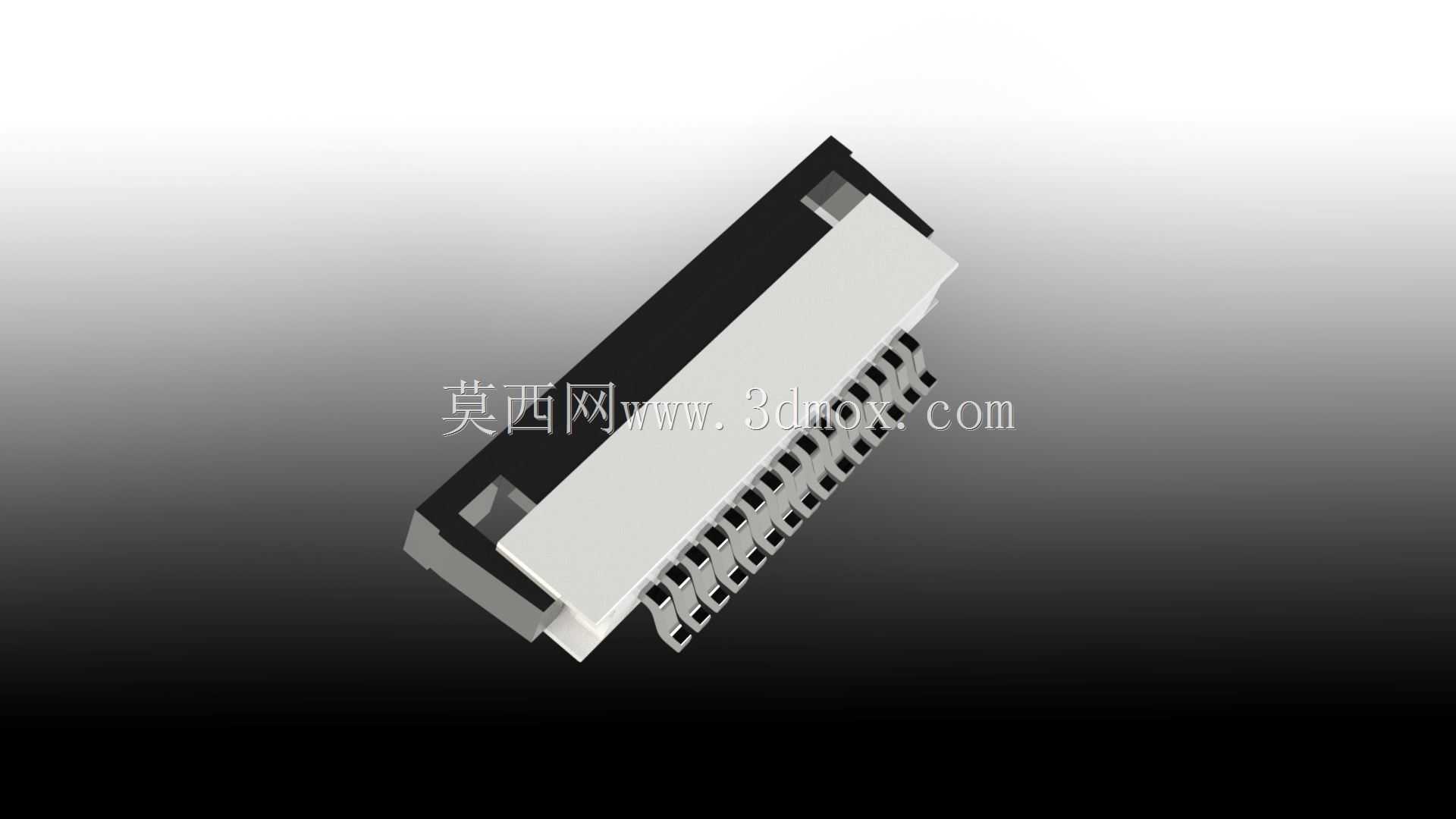

　　设计思路上，整体结构优先考虑紧凑性与装配便捷性，壳体采用分体式设计，分为前盖与底座两部分，底座内部预留了树莓派Zero系列核心板的安装位，安装位上做了两个定位柱，核心板对准定位柱放置后，用两个M2螺丝就能完成核心板的固定，不需要额外做复杂的走线固定结构，核心板的接口位置对应壳体侧面预留的开槽，方便外接电源与数据传输线。壳体内部的筋位设计做了针对性优化，在镜头模组对应的位置做了环形支撑筋，筋位高度2mm，既可以给镜头模组提供支撑，避免镜头模组受外力挤压发生偏移，也能在壳体内部形成隔离腔，减少核心板工作产生的热量对镜头成像的影响，长时间连续工作时镜头区域的温度不会比环境温度高出5℃以上，避免热失焦问题影响成像质量。

　　实际使用场景中，这款装置可以直接固定在小型自动化设备的机架上，用来监测设备运行时的工件到位情况，也可以安装在室内墙面做小型区域的安防监控，还可以集成到智能交互终端里做人脸识别、二维码识别的视觉采集端。安装时只需要在安装面打四个对应孔位的M3螺纹孔，或者用自攻螺丝直接固定在非金属面板上，整个装置的厚度只有22mm，突出安装面的尺寸很小，不会在狭窄空间里造成磕碰，也不会影响设备整体的外观整洁性。接线部分只需要预留5V供电与USB数据传输的走线空间即可，壳体侧面的出线槽做了圆角处理，不会划伤线材表皮，长时间使用不会出现线材破损的问题。结构上所有的棱角都做了倒钝处理，没有尖锐的凸起，在人员容易触碰的位置安装也不会造成划伤，符合小型电子设备的结构安全要求。
